一种多功能家庭养老用扶手装置的制作方法

本发明涉及家庭养老服务装置技术领域，具体为一种多功能家庭养老用扶手装置。

背景技术：

家庭养老是一种环环相扣的反馈模式，在经济供养上，家庭养老是代际之间的经济转移，以家庭为载体，自然实现保障功能，自然完成保障过程，父母养育儿女，儿女赡养父母，这种下一代对上一代予以反馈的模式在每两代之间的取予是是互惠均衡的，在家庭单位内形成一个天然的养老基金的缴纳、积累、增值以及给付过程。

在家庭养老服务的过程中，老人需要使用到扶手装置，但是现有的扶手装置结构简单，仅起到了对老人支撑的作用，功能较为单一，不方便使用者的使用，降低了家庭养老用扶手装置的实用性。

技术实现要素：

本发明的目的在于提供一种多功能家庭养老用扶手装置，具备多功能的优点，解决了现有的扶手装置结构简单，仅起到了对老人支撑的作用，功能较为单一的问题。

为实现上述目的，本发明提供如下技术方案：一种多功能家庭养老用扶手装置，包括扶手支架，所述扶手支架的底部固定连接有底板，所述扶手支架的内腔从上至下依次固定连接有第一横板和第二横板，所述第一横板和第二横板之间固定连接有箱体，所述箱体的正表面设置有抽屉，所述第一横板的顶部通过铰链活动连接有活动板，所述第一横板正表面的两侧均固定连接有限位块，所述活动板的两侧均开设有卡槽，所述卡槽的内腔设置有卡杆，所述卡杆的一端贯穿至扶手支架的外侧并固定连接有限位板，所述限位板远离卡杆的一侧固定连接有拉环，所述扶手支架两侧的顶部均开设有凹槽，所述卡杆位于凹槽内腔的表面套设有拉簧，所述拉簧的一端与限位板远离拉环的一侧固定连接，所述拉簧的另一端与凹槽内腔的一侧固定连接，所述扶手支架的左侧固定连接有照明灯，所述扶手支架的右侧固定连接有挂钩。

优选的，所述扶手支架表面的顶部套设有防滑套，所述防滑套的表面设置有防滑凸起。

优选的，所述底板的底部固定连接有防滑垫，所述防滑垫的底部设置有防滑纹。

优选的，所述抽屉的正表面固定连接有把手，所述扶手支架两侧的底部均固定连接有三角板，所述三角板的底部与底板的顶部固定连接。

与现有技术相比，本发明的有益效果如下：

1、本发明通过箱体、抽屉、活动板、限位块、卡槽、卡杆、限位板、拉环、凹槽、拉簧、照明灯和挂钩的配合使用，解决了现有的扶手装置结构简单，仅起到了对老人支撑的作用，功能较为单一的问题，该多功能家庭养老用扶手装置，具备多功能的优点，方便了使用者的使用，提高了家庭养老用扶手装置的实用性。

2、本发明通过防滑套的设置，增大了使用者的手与扶手支架之间的摩擦力，避免了使用者在使用时出现手从扶手支架上脱离的现象，提高了使用者在使用时的安全性，通过防滑垫的设置，增大了底板底部与地面之间的摩擦力，避免了底板在该装置使用时出现偏移的现象，增大了底板在使用时的稳定性，进而使该装置的稳定效果更好，通过把手的设置，使用者能够很容易地对抽屉进行控制，方便了使用者的使用，通过三角板的设置，使扶手支架和底板之间的连接更加牢固，避免了扶手支架在使用时出现从底板上脱离的现象，增大了扶手支架在使用时的稳定性。

附图说明

图1为本发明结构示意图；

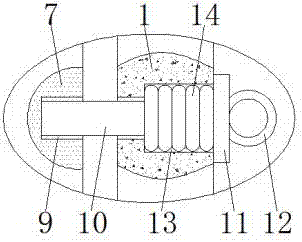

图2为本发明图1中A的局部放大图。

图中：1扶手支架、2底板、3第一横板、4第二横板、5箱体、6抽屉、7活动板、8限位块、9卡槽、10卡杆、11限位板、12拉环、13凹槽、14拉簧、15照明灯、16挂钩、17防滑套、18防滑垫、19把手、20三角板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种多功能家庭养老用扶手装置，包括扶手支架1，扶手支架1表面的顶部套设有防滑套17，防滑套17的表面设置有防滑凸起，通过防滑套17的设置，增大了使用者的手与扶手支架1之间的摩擦力，避免了使用者在使用时出现手从扶手支架1上脱离的现象，提高了使用者在使用时的安全性，扶手支架1的底部固定连接有底板2，底板2的底部固定连接有防滑垫18，防滑垫18的底部设置有防滑纹，通过防滑垫18的设置，增大了底板2底部与地面之间的摩擦力，避免了底板2在该装置使用时出现偏移的现象，增大了底板2在使用时的稳定性，进而使该装置的稳定效果更好，扶手支架1两侧的底部均固定连接有三角板20，三角板20的底部与底板2的顶部固定连接，通过三角板20的设置，使扶手支架1和底板2之间的连接更加牢固，避免了扶手支架1在使用时出现从底板2上脱离的现象，增大了扶手支架1在使用时的稳定性，扶手支架1的内腔从上至下依次固定连接有第一横板3和第二横板4，第一横板3和第二横板4之间固定连接有箱体5，箱体5的正表面设置有抽屉6，抽屉6的正表面固定连接有把手19，通过把手19的设置，使用者能够很容易地对抽屉6进行控制，方便了使用者的使用，第一横板3的顶部通过铰链活动连接有活动板7，第一横板3正表面的两侧均固定连接有限位块8，活动板7的两侧均开设有卡槽9，卡槽9的内腔设置有卡杆10，卡杆10的一端贯穿至扶手支架1的外侧并固定连接有限位板11，限位板11远离卡杆10的一侧固定连接有拉环12，扶手支架1两侧的顶部均开设有凹槽13，卡杆10位于凹槽13内腔的表面套设有拉簧14，拉簧14的一端与限位板11远离拉环12的一侧固定连接，拉簧14的另一端与凹槽13内腔的一侧固定连接，扶手支架1的左侧固定连接有照明灯15，扶手支架1的右侧固定连接有挂钩16。

使用时，通过箱体5和抽屉6的配合使用，使用者能够对物品进行存放，使用者通过拉动拉环12带动限位板11移动，限位板11带动拉簧14伸长，限位板11带动卡杆10移动并从卡槽9的内腔移出，然后旋转活动板7，并使活动板7与限位块8接触，即可将物品放置在活动板7上，相反即可将活动板7收起，通过照明灯15的设置，能够在光线较暗的情况下，为使用者提供照明，通过挂钩16的设置，使用者能够对手提包或手提袋进行放置，从而达到了该家庭养老用扶手装置具备多功能的效果。

综上所述：该多功能家庭养老用扶手装置，通过箱体5、抽屉6、活动板7、限位块8、卡槽9、卡杆10、限位板11、拉环12、凹槽13、拉簧14、照明灯15和挂钩16的配合使用，解决了现有的扶手装置结构简单，仅起到了对老人支撑的作用，功能较为单一的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
