一种医院用阵列式中药储存柜的制作方法

本发明涉及医用设备技术领域，特别涉及一种医院用阵列式中药储存柜。

背景技术：

中药是以中医理论为指导，按中医治疗原则使用的货真质优的药材，包括中药材、中药药片和中成药，中药主要起源于中国，是以中医理论为基础，用于防治疾病的植物，中药加工完成后，需要对中药进行存储，而中药药品一般放置在存储箱内，但是，现有的中药存储箱结构和功能较低，不能对存储箱中的温度和湿度进行实时的检测，影响中药存储的质量，实用性较差。

技术实现要素：

本发明的主要目的在于提供一种医院用阵列式中药储存柜，可以有效解决背景技术中的问题。

为实现上述目的，本发明采取的技术方案为：

一种医院用阵列式中药储存柜，包括存储箱体，所述存储箱体的底部固定安装在底座上，所述底座的底部安装有万向轮，所述存储箱体的一侧通过铰链铰接有存储箱门，所述存储箱门的表面设有观察窗和锁扣，所述存储箱体的另一侧设有控制盒，所述控制盒的内部设有控制器，所述存储箱体的顶部设有顶板，所述顶板上安装有抽风机，所述抽风机的一端通过出风管与存储箱体固定连接，且出风管的一端延伸到存储箱体内腔中，所述顶板的底部固定第一轴承座，所述第一轴承座的一端与第一转轴轴动相连，所述第一转轴的一端与存储框的顶部轴动连接，所述存储框的底部通过第二转轴与第二轴承座轴动连接，所述第二轴承座的一端安装在底座上，所述第一轴承座与第二轴承座之间对称分布，所述存储箱体的内部一侧壁上设有湿度传感器和温度传感器，所述存储箱体的内侧壁上设有加热器，所述存储框包括第一存储腔和第二存储腔，所述第一存储腔和第二存储腔之间采用隔板隔开，所述第一存储腔和第二存储腔中均设有抽屉盒，所述湿度传感器、温度传感器和加热器均与控制器电性连接。

进一步地，所述存储箱门的内侧边沿处设有橡胶密封条。

进一步地，所述存储箱体的内侧壁包覆有保温层。

进一步地，所述抽屉盒设有若干个，且抽屉盒之间呈现阵列分布。

进一步地，所述出风管中设有除尘网。

与现有技术相比，本发明具有如下有益效果：本发明结构设计合理，使用起来比较方便，在存储框的顶部通过第一转轴与第一轴承座轴动相连，在存储框的底部通过第二转轴与第二轴承座轴动相连，使得存储框可转动，存储框主要包括第一存储腔和第二存储腔，增加存储框的存储量；通过在存储箱体的内部侧壁上设有温度传感器和湿度传感器，温度传感器对内部的温度进行实时的检测，湿度传感器对内部的湿度进行实时的检测，抽风机通过出风管，将内部空气抽出，实现空气的流通，提高存储的质量。

附图说明

图1为本发明整体结构示意图。

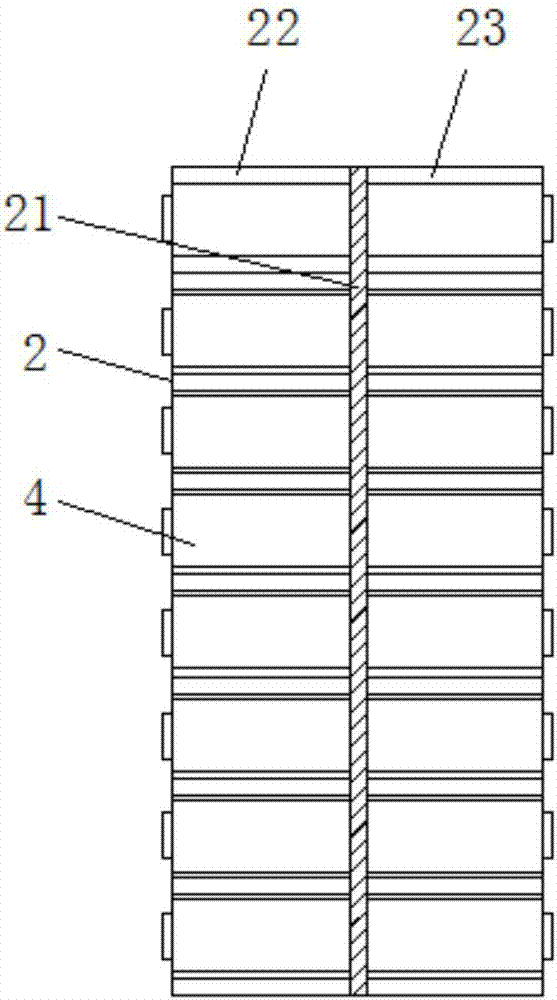

图2为本发明存储框的侧视图。

图中：1、存储箱体；2、存储框；3、加热器；4、抽屉盒；5、控制盒；6、温度传感器；7、湿度传感器；8、抽风机；9、第一转轴；10、第一轴承座；11、出风管；12、顶板；13、橡胶密封条；14、观察窗；15、锁扣；16、存储箱门；17、万向轮；18、底座；19、第二转轴；20、第二轴承座；21、隔板；22、第一存储腔；23、第二存储腔。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1-2所示，一种医院用阵列式中药储存柜，包括存储箱体1，所述存储箱体1的底部固定安装在底座18上，所述底座18的底部安装有万向轮17，所述存储箱体1的一侧通过铰链铰接有存储箱门16，所述存储箱门16的表面设有观察窗14和锁扣15，所述存储箱体1的另一侧设有控制盒5，所述控制盒5的内部设有控制器，所述存储箱体1的顶部设有顶板12，所述顶板12上安装有抽风机8，所述抽风机8的一端通过出风管11与存储箱体1固定连接，且出风管11的一端延伸到存储箱体内腔中，所述顶板12的底部固定第一轴承座10，所述第一轴承座10的一端与第一转轴9轴动相连，所述第一转轴9的一端与存储框2的顶部轴动连接，所述存储框2的底部通过第二转轴19与第二轴承座20轴动连接，所述第二轴承座20的一端安装在底座18上，所述第一轴承座10与第二轴承座20之间对称分布，所述存储箱体1的内部一侧壁上设有湿度传感器7和温度传感器6，所述存储箱体1的内侧壁上设有加热器3，所述存储框2包括第一存储腔22和第二存储腔23，所述第一存储腔22和第二存储腔23之间采用隔板21隔开，所述第一存储腔22和第二存储腔23中均设有抽屉盒4，所述湿度传感器7、温度传感器6和加热器3均与控制器电性连接。

其中，所述存储箱门16的内侧边沿处设有橡胶密封条13，增加存储时的密封性。

其中，所述存储箱体1的内侧壁包覆有保温层，具有一定的保温效果。

其中，所述抽屉盒4设有若干个，且抽屉盒4之间呈现阵列分布。

其中，所述出风管11中设有除尘网，避免空气中的灰尘进入到存储箱体1的内部。

需要说明的是，本发明为一种医院用阵列式中药储存柜，使用时，将中药存放在抽屉盒4中，在抽屉框2的顶部通过第一转轴9与第一轴承座10轴动连接，抽屉框2的底部通过第二转轴19与第二轴承座20轴动连接，轻轻的转动抽屉框2，可以将抽屉框2转动到另一面，抽屉框2中的抽屉盒4呈现阵列分布，增加美观度和存储的容量，湿度传感器7对存储箱体1内部的湿度进行实时的检测，避免湿度过高对中药药材造成一定的影响，抽风机8将内部的空气通过出风管11抽出，对内部空气进行交换，增加实用效果。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
