一种药学用药品防潮储存柜的制作方法

本发明涉及医疗器械技术领域，具体为一种药学用药品防潮储存柜。

背景技术：

药品是预防、治疗、诊断疾病的重要手段，药品质量的优劣，直接关系到患者的健康，甚至生命安全。药品的稳定性不仅与其自身的性质有关，在很大程度上还受到许多外界因素的干扰，如温度，湿度，光线，空气中的氧气、二氧化碳、微生物，储存时间，包装容器等。这些因素往往会使药品发生分解、挥发、沉淀、潮解、酸败、生霉等变化，为了保证药品的质量，药品的正确储存就显得格外重要。

大部分厂矿医院、院校门诊部、乡级基层医疗机构药库既无隔热装置，室内也无空调、排气扇，一些需要在阴凉库(温度不高于20℃)储存的药品如青霉素、注射用头孢呋辛钠粉针等都是存放在常温(0～30℃)下。无地脚架及防虫装置等设施，药品直接与地面或墙壁接触，在潮湿多雨的季节极易吸潮霉变。村级医疗机构各种药品随意摆放，未按要求进行分类。

技术实现要素：

本发明的目的在于提供一种药学用药品防潮储存柜，将药柜设为分类存储格，并提高了药柜的防潮性能，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种药学用药品防潮储存柜，包括药柜外壳、柜门、存储格、温湿度计、干燥剂盒和风机，所述药柜外壳由内向外依次为外壳内层、海绵层和外壳外层，所述柜门通过螺栓和合页与药柜外壳铰接，每个所述柜门对应四个所述存储格，所述存储格的存储格底板上设有透气孔，所述温湿度计设在药柜外壳的一侧，所述干燥剂盒套接在药柜外壳的后侧，所述干燥剂盒内对称设有两组透气防水膜，所述风机设在存储格的最下端。

优选的，所述柜门上设有登记牌和把手。

优选的，所述温湿度计的输入端贯穿药柜外壳伸入存储格内。

优选的，所述干燥剂盒的内外层为两块打孔钢板，两组所述透气防水膜紧贴两块打孔钢板夹层内侧。

优选的，药柜最下层存储格的存储格底板上设有吸气口，所述风机的输入端和吸气口套接。

优选的，所述药柜外壳的一侧下端设有出气口，所述风机的出风口和出气口套接。

与现有技术相比，本发明的有益效果是：

1、药柜外壳的海绵层夹层增强了药柜的保温性能，使药柜内温度在一定范围内保持，并且海绵层对药柜外柜上各通孔位置具有吸水除湿作用。

2、干燥剂盒使药柜内保持通风透气环境，利于药片存放，而且干燥剂盒内层的透气防水膜和盒内填充的干燥剂对进入药柜的空气进行除湿干燥，保证了药柜内干燥的存放环境。

附图说明

图1为本发明的主视图；

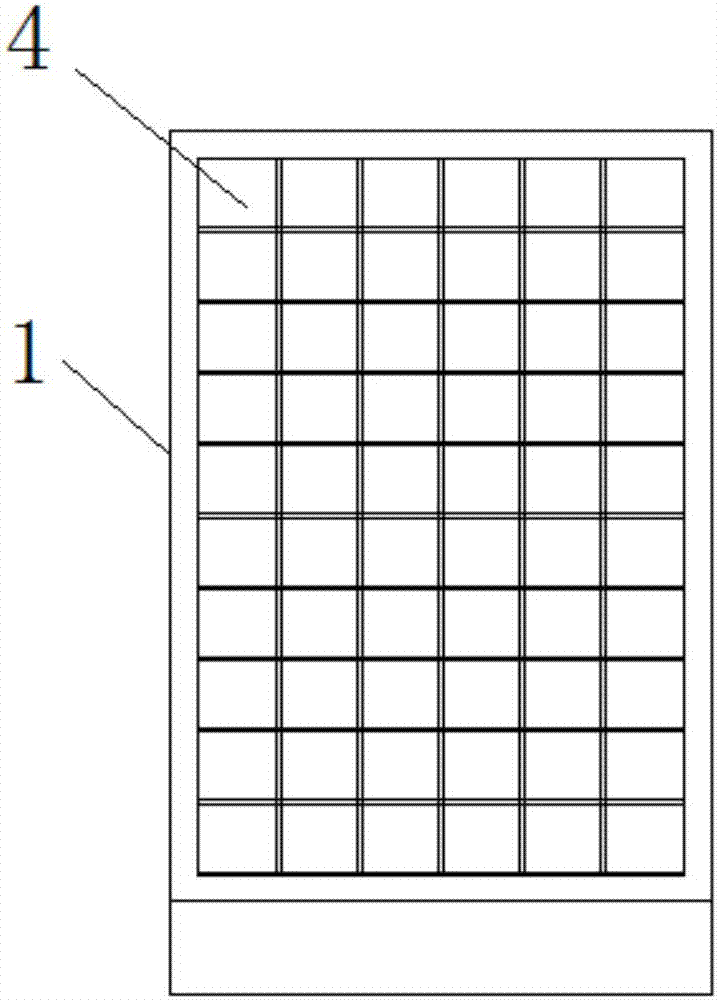

图2为本发明的存储格示意图；

图3为本发明的侧视图；

图4为本发明的主视剖视图；

图5为本发明的存储格底板的示意图；

图6为本发明的干燥剂盒的结构示意图。

图中：1药柜外壳、101外壳内层、102外壳外层、103海绵层、2柜门、 3登记牌、4存储格、401存储格底板、402透气孔、5把手、6螺栓、7合页、 8温湿度计、9干燥剂盒、901打孔钢板、902透气防水膜、10吸气口、11风机、12出气口。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-6，本发明提供一种技术方案：一种药学用药品防潮储存柜，包括药柜外壳1、柜门2、存储格4、温湿度计8、干燥剂盒9和风机11，所述药柜外壳1由内向外依次为外壳内层101、海绵层103和外壳外层102，所述海绵层103增强了药柜的保温性能，并且海绵层103对通过药柜各通孔的空气具有吸水除湿的作用；所述柜门2通过螺栓6和合页7与药柜外壳1铰接，每个所述柜门2对应四个所述存储格4，一个柜门2对应四个存储格4可以放置同一类药品；所述存储格4的存储格底板401上设有透气孔402，所述透气孔402使药柜内各存储格4连通透气；所述温湿度计8设在药柜外壳1 的一侧，采用吉星牌WS2080B型号的温湿度计8能够对药柜内环境的温湿度进行监测；所述干燥剂盒9套接在药柜外壳1的后侧，所述干燥剂盒9内对称设有两组透气防水膜902，所述干燥剂盒9为药柜的通风口，所述干燥剂盒 9内填充有干燥剂，干燥剂和聚四氟乙烯材质的透气防水膜902都具有除湿干燥的功能；所述风机11设在存储格4的最下端，所述风机11保证药柜内空气流通并将柜内潮湿空气排出。

具体的，所述柜门2上设有登记牌3和把手5，所述登记牌3用于登记存放的药品信息，便于对药品分类存储，所述把手5的使用便于对柜门2的开关。

具体的，所述温湿度计8的输入端贯穿药柜外壳1伸入存储格4内，使温湿度计8能够正常工作，监测到药柜内温湿度情况。

具体的，所述干燥剂盒9的内外层为两块打孔钢板901，两组所述透气防水膜902紧贴两块打孔钢板901夹层内侧，使干燥剂盒9具有通风除湿干燥作用。

具体的，药柜最下层存储格4的存储格底板401上设有吸气口10，所述风机11的输入端和吸气口10套接，所述风机11将药柜内的潮湿空气吸出。

具体的，所述药柜外壳1的一侧下端设有出气口12，所述风机11的出风口和出气口12套接，所述风机11将从药柜内吸出的潮湿空气排出。

工作原理：医护人员将药品分类放置在各存储格4内，并在登记牌3上表明对应的药品信息，医护人员通过药柜外壳1上的温湿度计8的反馈，了解药柜内温湿度情况，如果药柜内湿度过高，开启风机11，将柜内潮湿空气排出，柜内潮湿空气排出，会使药柜内产生负压，外界空气会通过干燥剂盒9 的打孔钢板901进入药柜内，透气防水膜902和干燥剂盒9内的干燥剂对通过的空气进行除湿，保证药柜内空气干燥流通。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
