一种西药储药柜的制作方法

本发明涉及药品保存设备技术领域，具体为一种西药储药柜。

背景技术：

西药在贮存保管中，其保存的时间受到周围环境和自然条件等因素的影响，在潮湿的环境中保存时，药品易发生霉烂，导致药品变质失去疗效，甚至不仅不能起到治疗效果，还会加重患者病情。

现有的西药柜，很容易受潮，尤其在梅雨季节，所以现在如何贮存和保管好西药成了一个突出的问题。

技术实现要素：

本发明的目的在于提供一种西药储药柜，以解决上述背景技术中提出的西药柜容易受潮的问题。

为实现上述目的，本发明提供如下技术方案：一种西药储药柜，包括柜体，所述柜体包括前柜和后柜，所述前柜与后柜之间固定连接有第一木板，所述第一木板与后柜的后侧壁之间固定连接有支撑板，所述支撑板上固定连接有抽风机，所述抽风机的进风管的一端贯穿第一木板，且抽风机出风口贯穿后柜的上端与管道连通，所述管道与除湿管连通，所述除湿管设置在前柜的上端，且除湿管的出风口贯穿前柜的上端内侧，所述除湿管内部固定有第一海绵和过滤网，所述第一海绵内部固定放置有第一生石灰存储盒,所述前柜的内部固定连接有第二木板，所述第二木板上放置有除湿垫，所述除湿垫内部设有第二海绵，所述第二海绵内部放置有第二生石灰存储盒，所述除湿垫上开设有第一凹槽，所述第一凹槽的底部开设有通孔，所述通孔的下方固定放置有第二海绵。

优选的，所述吸水板是由高吸水树脂组成的厚度为3cm-5cm的方形板。

优选的，所述前柜的侧板上开设有第二凹槽。

优选的，所述第二凹槽上涂有铁氟龙油漆层。

优选的，所述进风管端部的水平高度比第二木板高5cm-10cm。

优选的，所述第二木板之间的高度为25cm。

优选的，所述过滤网的滤料为无纺布。

与现有技术相比，本发明的有益效果是：

1.抽风机可以将药柜内部的湿气抽送至除湿管，除湿管内部的海绵将水吸收，然后进一步的由第一生石灰存储盒内的生石灰吸收，除去湿气的气体经过过滤网将从第一生石灰存储盒带出的生石灰粉末过滤，然后排放至药柜中，实现药柜内部的空气循环，也能起到风干药柜的作用。

2.除湿垫上开设有第一凹槽，第一凹槽可以使得药品放置的更好，而且第一凹槽底部设有通孔，通孔下面放置有海绵，海绵内部放置的第二生石灰存储盒内的生石灰可以将第一凹槽内的水气吸收，保证了第一凹槽内的干燥。

3.天气潮湿时，药柜上产生的水珠可以通过第二凹槽滑落至药柜底部，然后被吸水板吸收，因为吸水板是高吸水树脂，所以水被吸收的同时，不会造成药柜底部湿润，避免了药柜底部发生锈蚀(或者腐朽)。

附图说明

图1为本发明结构示意图；

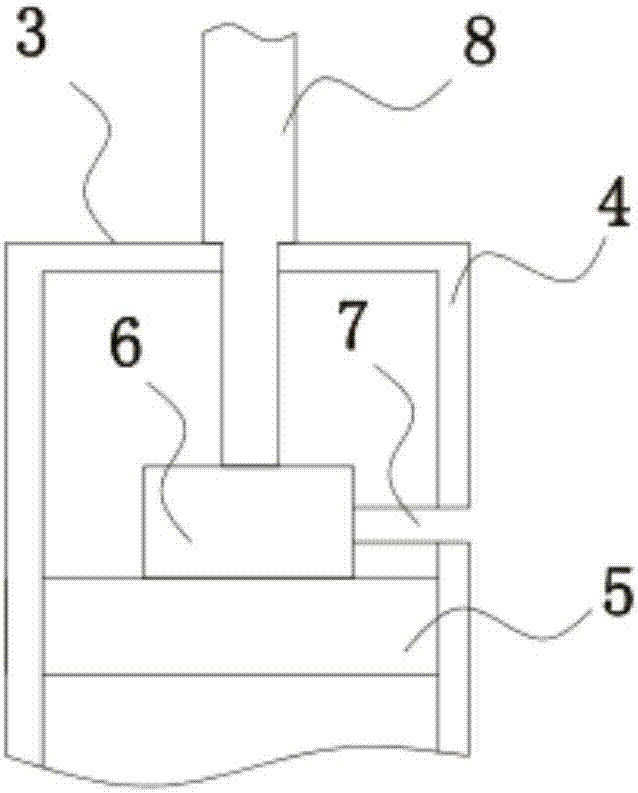

图2为本发明后柜结构示意图；

图3为本发明除湿管剖视图；

图4为本发明第一海绵和第二海绵结构示意图；

图5为本发明除湿垫剖视图。

图中：1柜体、2前柜、3后柜、4第一木板、5支撑板、6抽风机、7进风管、8管道、9除湿管、10第二木板、11除湿垫、1101第一凹槽、1102通孔、12第二凹槽、13吸水板、14第一海绵、1401第一生石灰存储盒、15过滤网、16第二海绵、1601第二生石灰存储盒。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种西药储药柜，包括柜体1，所述柜体1包括前柜2和后柜3，所述前柜2与后柜3之间固定连接有第一木板4，所述第一木板4与后柜3的后侧壁之间固定连接有支撑板5，所述支撑板5上固定连接有抽风机6，所述抽风机6的进风管7的一端贯穿第一木板4，且抽风机6出风口贯穿后柜3的上端与管道8连通，所述管道8与除湿管9 连通，所述除湿管9设置在前柜2的上端，且除湿管9的出风口贯穿前柜2 的上端内侧，所述除湿管9内部固定有第一海绵14和过滤网15，所述第一海绵14内部固定放置有第一生石灰存储盒1401,所述前柜2的内部固定连接有第二木板10，所述第二木板10上放置有除湿垫11，所述该除湿垫11是由橡胶制成的中空的垫子，所述除湿垫11内部设有第二海绵16，所述第二海绵 16内部放置有第二生石灰存储盒1601，所述除湿垫11上开设有第一凹槽 1101，所述第一凹槽1101的底部开设有通孔1102，所述通孔1102的下方固定放置有第二海绵16。

具体的，所述吸水板13是由高吸水树脂组成的厚度为3cm-5cm的方形板，高吸水树脂是一种新型功能高分子材料，它具有吸收比自身重几百到几千倍水的高吸水功能，并且保水性能优良，一旦吸水膨胀成为水凝胶时，即使加压也很难把水分离出来，因此吸水板13可以将药柜底部的水分吸收，且机柜底部不会潮湿，避免了药柜锈蚀(或者腐朽)的发生。

具体的，所述前柜2的侧板上开设有第二凹槽12，第二凹槽12利于药柜侧壁上产生的液滴下落。

具体的，所述第二凹槽12上涂有铁氟龙油漆层，铁氟龙油漆层是一种以聚四氟乙稀为基体树脂的氟涂料，它具有优越的密着性和润滑性，又被称为不粘涂料或不沾涂料，能够及时的将药柜侧壁上产生的水珠或者小液滴及时的导流到吸水板13内。

具体的，所述进风管7端部的水平高度比第二木板10高5cm-10cm，此时，抽风机6工作时，可以将第二木板10之间的湿气抽送出去。

具体的，所述第二木板10之间的高度为25cm，保证了第二木板10之间的通风效果良好。

具体的，所述过滤网15的滤料为无纺布，无纺布可以将从第一海绵14 中带出的第一生石灰存储盒1401过滤掉，避免第一生石灰存储盒1401排放到药柜中，腐蚀药柜，同时避免了对药物的污染。

工作原理：工作时，在气候比较湿润时，打开抽风机6电源，使抽风机6 工作，将药柜前柜2内部的湿气抽送到除湿管9中，湿气经过除湿管9中的第一海绵14以及第一海绵14中第一生石灰存储盒1401的吸收后，再次经过过滤网15的过滤后，再次排放到前柜2内。整个过程实现了抽风机6使得药柜内部的空气得到了循环，吹出的风也起到了风干药柜前柜2的作用；过滤网15的存在，更避免了第一生石灰存储盒1401的粉末排放至前柜2，腐蚀药柜以及对药物污染的情况出现。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
