一种新型自由拼接地毯的制作方法

本发明属于地毯制造技术领域，特别是涉及一种新型自由拼接地毯。

背景技术：

在实际使用中，当地毯面积太大时，搬运和清洗都很不方便。虽然也有一些人试图用小块的地毯拼成大地毯使用，但由于没有解决好拼接技术而简单地将小地毯铺拼在地面上，使地毯间没有很好地衔接固定住，甚至使小地毯边缘易翘起，给使用者增加了麻烦。而现在广泛使用的拼块地毯，它是以弹性复合材料作背衬并切割成正方形的新型铺地材料，按底背成分有沥青底、PVC底和PU软底三类，由于其底背成分大都易产生挥发性有害气体，导致室内环境污染。为解决上述技术问题，专利ZL201420116904.6公开有一种包括小尺寸地毯和粘扣带，所述小尺寸地毯背面或背面周边或背面周边局部复合一层带绒毛状织物；所述小尺寸地毯和粘扣带相互独立或所述粘扣带一端固定于所述小尺寸地毯。虽然上述技术方案一定程度上解决了上述技术问题，但是，该技术方案本身仍然存在诸如：拼接完成的地毯易脱落，边缘易翘起等技术问题，亟待解决。

技术实现要素：

本发明为解决公知技术中存在的技术问题而提供一种相较于现有技术而言，结构更为巧妙，使用更为便捷，拼接毯面之间连接紧密，有效解决上述技术问题的新型自由拼接地毯。

本发明为解决公知技术中存在的技术问题所采取的技术方案是：

一种新型自由拼接地毯，包括：若干块地毯本体和若干块用于将两相邻地毯本体粘接起来的粘扣带，每块所述地毯本体两端面上部分别设有可相互匹配的卡扣和卡槽且两端面下部均对称地设有横置的L型容置槽，当两相邻地毯本体拼接起来后，粘扣带正好位于两相邻地毯本体上的L型容置槽拼接起来的倒U型容置槽内，所述容置槽的横向内壁均能与粘扣带相互粘连。

为解决现有技术中的技术问题，本发明公开有上述技术方案。

与现有技术相比，本发明的改进之处如下：

其一是：改进了每块所述地毯本体两端面的结构，即：每块所述地毯本体两端面上部分别设有可相互匹配的卡扣和卡槽，此设计可使得两相邻的地毯本体之间可通过相对端面的卡扣与卡槽之间的配合连接在一起，起到初步连接的作用。

其二是：改进了粘扣带的安装位置，即：两端面下部均对称地设有横置的L型容置槽，此设计中，当两相邻地毯本体拼接起来后，粘扣带正好位于两相邻地毯本体上的L型容置槽拼接起来的倒U型容置槽内，此设计中，粘扣带安装在两相邻地毯本体上的L型容置槽拼接起来的倒U型容置槽内，减少地毯本体之间拼接节点的厚度，增强其舒适度。

基于上述设计，在容置槽的横向内壁均能与粘扣带相互粘连的设计之上，增加了卡槽与卡扣设计，以增强粘扣带与地毯本体之间的连接强度，使得拼接毯面之间连接紧密。

具体有两种实施方式：

其一是：每个所述L型容置槽的横向内壁上分别设有向下凸起的卡扣，所述粘扣带上端设有用于与两相邻地毯本体的L型容置槽横向内壁上的卡扣相匹配的卡槽。

本发明还可以采用如下技术措施：每个所述L型容置槽的纵向内壁上分别设有水平凸起的卡扣，所述粘扣带两侧壁分别设有与其对应侧的L型容置槽纵向内壁上的卡扣相匹配的卡槽。此设计中，基于容置槽的横向内壁均能与粘扣带相互粘连的设计以及，

其二是：每个所述L型容置槽的横向内壁上分别设有卡槽，所述粘扣带上端设有用于与两相邻地毯本体的L型容置槽横向内壁上的卡槽相匹配的卡扣。此设计中，基于容置槽的横向内壁均能与粘扣带相互粘连的设计之上，增加了卡槽与卡扣设计，以增强粘扣带与地毯本体之间的连接强度，使得拼接毯面之间连接紧密。

本发明还可以采用如下技术措施：每个所述L型容置槽的纵向内壁上分别设有卡槽，所述粘扣带两侧壁分别设有与其对应侧的L型容置槽纵向内壁上的卡槽相匹配的卡扣。

本发明具有的优点和积极效果是：

基于上述设计，本发明通过改进了每块所述地毯本体两端面的结构，以及改进了粘扣带的安装位置，有效地解决了上述技术问题；与现有技术相比，本发明，结构更为巧妙，使用更为便捷，拼接毯面之间连接紧密；基于上述优选设计，本发明的技术方案得到了进一步地完善，增强了粘扣带与地毯本体之间的连接强度。

附图说明

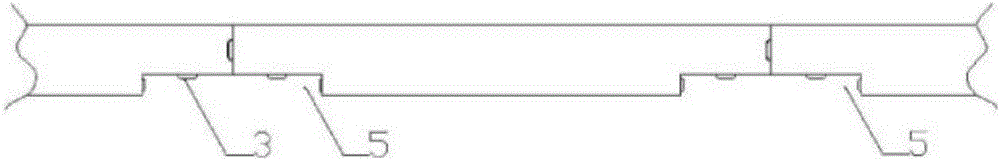

图1是本发明的使用状态结构示意图(实施例一)；

图2是本发明的相邻地毯本体的拼接结构示意图(实施例一)；

图3是本发明的粘扣带的结构示意图(实施例一)；

图4是本发明的使用状态结构示意图(实施例二)；

图5是本发明的相邻地毯本体的拼接结构示意图(实施例二)；

图6是本发明的粘扣带的结构示意图(实施例二)。

图中：1、地毯本体；、粘扣带；3、卡扣；4、卡槽；5、容置槽。

具体实施方式

下面结合附图对本发明的具体实施方式作进一步说明。在此需要说明的是，对于这些实施方式的说明用于帮助理解本发明，但并不构成对本发明的限定。此外，下面所描述的本发明各个实施方式中涉及到的技术特征只要彼此之间未构成冲突就可以相互组合。

请参阅图1和图4，一种新型自由拼接地毯，包括：若干块地毯本体1和若干块用于将两相邻地毯本体1粘接起来的粘扣带，每块所述地毯本体1两端面上部分别设有可相互匹配的卡扣3和卡槽4且两端面下部均对称地设有横置的L型容置槽5，当两相邻地毯本体1拼接起来后，粘扣带正好位于两相邻地毯本体1上的L型容置槽5拼接起来的倒U型容置槽5内，所述容置槽5的横向内壁均能与粘扣带相互粘连。

基于上述设计，本发明通过改进了每块所述地毯本体两端面的结构，以及改进了粘扣带的安装位置，有效地解决了上述技术问题；与现有技术相比，本发明，结构更为巧妙，使用更为便捷，拼接毯面之间连接紧密。

基于上述设计，在容置槽的横向内壁均能与粘扣带相互粘连的设计之上，增加了卡槽与卡扣设计，以增强粘扣带与地毯本体之间的连接强度，使得拼接毯面之间连接紧密。

具体有两种实施方式：

实施例一：

如图1，图2和图3所示，一种新型自由拼接地毯，包括：若干块地毯本体1和若干块用于将两相邻地毯本体1粘接起来的粘扣带，每块所述地毯本体1两端面上部分别设有可相互匹配的卡扣3和卡槽4且两端面下部均对称地设有横置的L型容置槽5，当两相邻地毯本体1拼接起来后，粘扣带正好位于两相邻地毯本体1上的L型容置槽5拼接起来的倒U型容置槽5内，所述容置槽5的横向内壁均能与粘扣带相互粘连，每个所述L型容置槽5的横向内壁上分别设有向下凸起的卡扣3，所述粘扣带上端设有用于与两相邻地毯本体1的L型容置槽5横向内壁上的卡扣3相匹配的卡槽4。

本实施例中，每个所述L型容置槽5的纵向内壁上分别设有水平凸起的卡扣3，所述粘扣带两侧壁分别设有与其对应侧的L型容置槽5纵向内壁上的卡扣3相匹配的卡槽4。

实施例二：

如图4，图5和图6所示，一种新型自由拼接地毯，包括：若干块地毯本体1和若干块用于将两相邻地毯本体1粘接起来的粘扣带，每块所述地毯本体1两端面上部分别设有可相互匹配的卡扣3和卡槽4且两端面下部均对称地设有横置的L型容置槽5，当两相邻地毯本体1拼接起来后，粘扣带正好位于两相邻地毯本体1上的L型容置槽5拼接起来的倒U型容置槽5内，所述容置槽5的横向内壁均能与粘扣带相互粘连，每个所述L型容置槽5的横向内壁上分别设有卡槽4，所述粘扣带上端设有用于与两相邻地毯本体1的L型容置槽5横向内壁上的卡槽4相匹配的卡扣3。

本实施例中，每个所述L型容置槽5的纵向内壁上分别设有卡槽4，所述粘扣带两侧壁分别设有与其对应侧的L型容置槽5纵向内壁上的卡槽4相匹配的卡扣3。

以上仅为本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
