吃饼器的制作方法

本发明涉及餐具领域，具体为吃饼器。

背景技术：

随着社会的发展，人们越来越重视饮食，如今各种五花八门的食物深受大家的喜爱，比如肉夹馍等的饼类食物，在吃这类食物的时候一般都用手直接拿着，这样对于现代爱干净的人们来说极其不卫生，所以需要一种餐具来辅助人们吃饼类食物。

查阅相关文献，中国专利公布的：“一种饼干夹”公开（公告）号CN201320597893.3，这种饼干夹结构简单，目的是防止吃饼干时饼干屑掉落。

然而这种饼干夹并不能解决吃饼类食物时需要用手接触的问题，目前市场上也没有相关的餐具来辅助人们吃饼类食物。

技术实现要素：

本发明提供吃饼器解决了吃饼类食物时需要用手直接接触的不足。

为了实现上述目的，本发明采用以下技术方案

吃饼器，其包括，本体，手握杆，凹槽，托板，活动杆，按钮，连接杆。

所述本体和手握杆呈固定一体结构；所述手握杆为中空结构，且内部设有托板和活动杆；活动杆一端与托板相连，另一端与连接杆相连；连接杆与活动杆相连一端在手握杆内部，另一端在手握杆外部并设有按钮；所述托板、活动杆、连接杆和按钮为固定一体结构；凹槽设于手握杆外部。

其中，托板和活动杆可以在手握杆内部上下活动；连接杆和按钮可以在凹槽中上下活动。

本发明的有益效果

1、吃饼类食物时不在需要用手接触食物，干净，卫生。

2、随着食物的减少可推动按钮将食物推上去，方便，易操作。

3、本发明的体积较小，结构简单，成本低廉，具有很好的市场效益。

附图说明

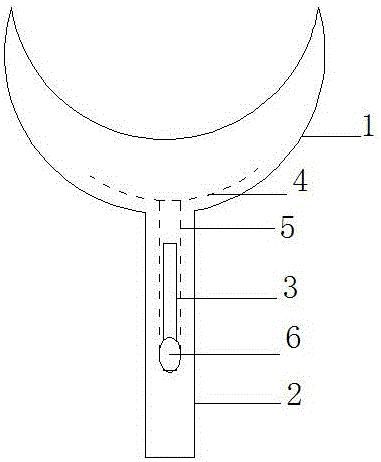

图1为本发明的结构示意图；

图2为本发明的左视示意图。

具体实施方式

本发明提供吃饼器解决了吃饼类食物时需要用手直接接触的不足。

为了实现上述目的，本发明采用以下技术方案

吃饼器，其包括，本体1，手握杆2，凹槽3，托板4，活动杆5，按钮6，连接杆7。

所述本体1和手握杆2呈固定一体结构；所述手握杆2为中空结构，且内部设有托板4和活动杆5；所述活动杆5一端与托板4相连，另一端与连接杆7相连；所述连接杆7与活动杆5相连一端在手握杆2内部，另一端在手握杆2外部并设有按钮6；所述托板4、活动杆5、连接杆7和按钮6为固定一体结构；所述凹槽3设于手握杆2外部。

其中，所述托板4和活动杆5可以在手握杆2内部上下活动；所述连接杆7和按钮6可以在凹槽3中上下活动。

下面结合附图及实施例，对本发明进一步说明

图1、图2中，1—本体，2—手握杆，3—凹槽，4—托板，5—活动杆，6—按钮，7—连接杆。

如图1、图2所示，本体1上部没有封口，内部为中空，用于放置食物；当向上推动按钮6时，与按钮6为固定一体结构的连接杆7、活动杆5、托板4会同时向上移动，托板4会推动食物向上移动。

实施例1

所述本体1材质优选为塑料，形状优选为月牙形，尺寸优选为长15cm、宽5cm、高10cm、月牙槽半径为5cm。

所述手握杆2材质优选为塑料，形状优选为圆柱体，尺寸优选为直径5cm、高10cm。

所述活动杆5材质优选为塑料，形状优选为圆柱体，尺寸优选为直径2cm、长7cm。

所述连接杆5材质优选为塑料，形状优选为圆柱体，尺寸优选为直径2cm、长3cm。

所述凹槽9形状优选为长方形，尺寸优选为长5cm、宽3cm。

使用实施例2

使用时，将食物放进本体1当中，手握手握杆2即可食用，当食物减少时向上推动按钮6，食物就会向上移动，一边食用食物一边推动按钮6直到把食物全部吃完。

最后说明的是，以上实施例仅用以说明本发明的技术方案而非限制，本领域普通技术人员对本发明的技术方案所做的其他修改或者等同替换，只要不脱离本发明技术方案的精神和范围，均应涵盖在本发明的权利要求范围当中。
