半自动拧干沥水拖把的制作方法

本实用新型涉及清洁工具领域，尤其涉及一种半自动拧干沥水拖把。

背景技术：

拖把在家居生活中，已经是相当熟悉且不可或缺的一种清洁工具。

现有的拖把，采用多布条扎为一体的伞状布带束拖把，过于笨重且清洁效率低已逐渐被淘汰。

现有的一种平面涤棉拖布拖把或其他材料拖布拖把，因其拖布轻薄且更换便捷，在蘸水时，不会因吸水过量而致使底板上水痕较重造成清洗效果不理想，因而越来越为人们所推崇。

但这种平面拖布拖把每次蘸水后，虽然蘸水不多，但因底板材质不同，对拖布上吸水量要求也不相同，反映出不同的拖刷效果。平面拖布拖把不可灵活调节其拖布上的吸水量，致使其拖刷清洁效果也不够理想。

其次，这类平面拖布拖把，每次拖刷一个阶段，要清洗时，需要将拖布取下揉洗，效率较低，工序繁琐，浪费人力。

技术实现要素：

本实用新型要解决的技术问题是提供一种半自动拧干沥水拖把，可以灵活把控调节拖布上吸水量，提高拖地过程整洁且干净的拖刷效果，同时自身的清洗操作高快捷高效。

为解决上述技术问题，本实用新型采用的技术方案是：一种半自动拧干沥水拖把，包括把手、活动铰接在把手底端的托板、连接在托板上的拖布及贯穿把手、托板、拖布并将三者连为一体的拧干装置，所述拧干装置上端和把手连接，所述拧干装置包括设于把手内并沿把手轴线方向设置的行程锁接装置，所述行程锁接装置的下端连接有拧干螺旋桨，拧干螺旋桨设于托板内侧，所述拧干螺旋桨的翼部和拖布中部侧边挂绕连接，所述拖布的四角分别和托板的四角连接。通过设置行程锁接装置，有效实现将把手拧转的动力传动到拖布，继而从拖布中部起进行拧转并折起拖布，由于拖布四角连接在托板上，拧干螺旋桨扭转时，拖布跟随性旋转并拧紧，拖布内的水被部分沥出，这样，可以根据需要人为适时地控制拖布上的吸水量，提高了拖把对多种地板材质及环境需求的适应性，实现最佳的拖刷效果；在拖布拖刷一段时间之后，需要自清洁时，同样蘸水并拧干，反复几次后即可清洗干净，不需将拖布从托板上取下，自清洗效率更高。

作为一种改进，所述把手包括上拧把和下杆，所述上拧把和下杆同轴线，所述下杆连接到拧干螺旋桨，所述下杆上设有定位套，所述行程锁接装置包括设于上拧把上的轴状的上卡锁和设于下杆的筒状的下卡锁，所述上卡锁固定连接在把手上，所述下卡锁滑动套接在下杆上，且下卡锁纵向限程卡接在定位套上，上卡锁下部外周面上设有卡齿，下卡锁内侧上部设有对应卡齿的卡槽，所述定位套和托板之间连接有四向转动块，所述卡齿和卡槽通过上拉和下推上拧把，分别完成行程锁接装置的脱接和锁接。需要拧干沥水时，一手握定位套，同时一手握上拧把并上拉上拧把，致使卡齿和卡槽脱接后，上拧把处于可自由旋转状态，旋转上拧把，带动四向转动块转动，继而带动螺旋桨旋转实现拖布扭结拧紧，沥干拖布或沥水清洗，操作便捷高效。

作为一种改进，所述拖布四角和托板相挂绕的挂带为弹性挂带，所述拖布中部两侧设置挂带且和螺旋桨连接，所述拖布中部两侧的挂带为无弹性挂带。

作为一种改进，所述拖布和托板、拧干螺旋桨通过挂带连接，所述拖布上的挂带均为无弹性挂绳，所述托板的两侧部设置有向内下方转动的翼板。配合拖布，拧转效果更佳，沥水效率更高。

作为一种改进，所述把手和四向转动块通过轴Ⅰ转动连接，所述四向转动块和托板之间通过轴Ⅱ转动连接，所述轴Ⅰ和轴Ⅱ相垂直且同时垂直于把手轴线。转接转动更灵活到位，操作便捷性更高。

作为一种改进，所述翼板的两侧设置有回位弹簧。实现拖布在沥水后，回位弹簧拉动拖布，并同时通过下顿把手实现上下卡锁分离，此时螺旋桨松弛在拖布自身变形扭转力作用下变形归位，操作省力便捷，方便下一步拖刷作业或放置。

本实用新型采用的技术方案，其有益效果在于：通过设置行程锁接装置，有效实现将把手拧转的动力传动到拖布，继而从拖布中部起进行拧转拖布，由于拖布四角连接在托板上，拧干螺旋桨扭转时，拖布跟随性旋转并拧紧，拖布内的水被部分沥出，这样，可以根据需要人为适时地控制拖布上的吸水量，提高了拖把对多种地板材质及环境需求的适应性，实现最佳的拖刷效果；在拖布拖刷一段时间之后，需要自清洁时，同样蘸水并拧干，反复几次后即可清洗干净，不需将拖布从托板上取下，自清洗效率更高。

附图说明

下面结合附图对本实用新型做进一步说明：

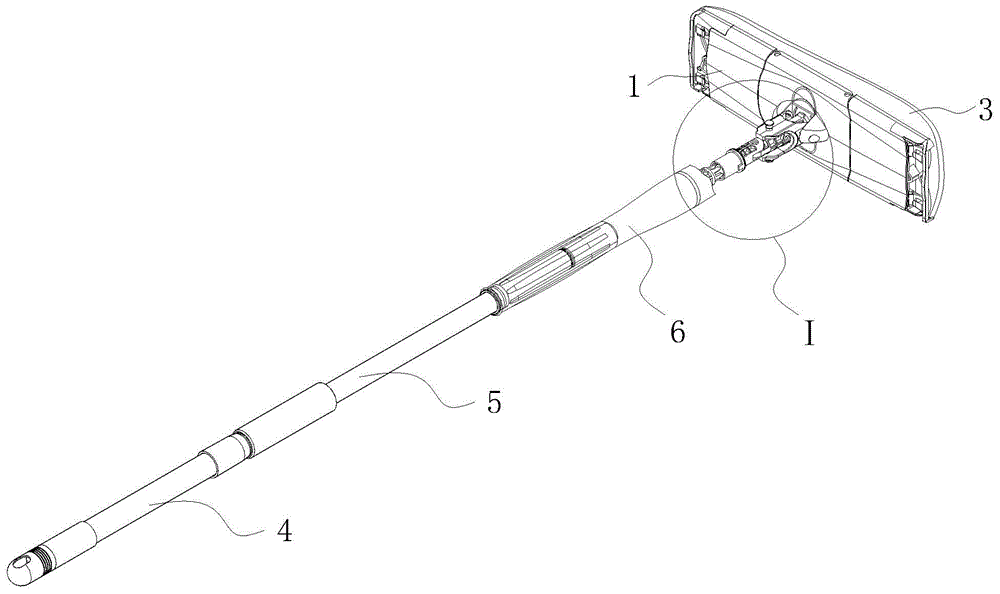

图1是本实用新型一种实施例的结构示意图；

图2是本实用新部分剖视结构示意图；

图3是图2中Ⅰ的放大图；

图4是本实用新型脱去拖布的结构示意图；

图5是图4Ⅱ的放大图。

具体实施方式

如图1至图5所示本实用新型一种实施例的结构示意图，一种半自动拧干沥水拖把，包括把手、活动铰接在把手底端的托板1、连接在托板上的拖布及贯穿把手、托板、拖布3并将三者连为一体的拧干装置，所述拧干装置上端和把手连接，所述拧干装置包括设于把手内并沿把手轴线方向设置的行程锁接装置，所述行程锁接装置的下端连接有拧干螺旋桨2，拧干螺旋桨设于托板内侧，所述拧干螺旋桨的翼部和拖布中部侧边挂绕连接，所述拖布的四角分别和托板的四角连接。

该实施例中，通过设置行程锁接装置，有效实现将把手拧转的动力传动到拖布，继而从拖布中部起进行拧转并折起拖布，由于拖布四角连接在托板上，拧干螺旋桨扭转时，拖布跟随性旋转并拧紧，拖布内的水被部分沥出，这样，可以根据需要人为适时地控制拖布上的吸水量，提高了拖把对多种地板材质及环境需求的适应性，实现最佳的拖刷效果；在拖布拖刷一段时间之后，需要自清洁时，同样蘸水并拧干，反复几次后即可清洗干净，不需将拖布从托板上取下，自清洗效率更高。

该实施例中，，所述把手包括上拧把4和下杆5，所述上拧把和下杆同轴线，所述下杆连接到拧干螺旋桨，所述下杆上设有定位套6，所述行程锁接装置包括设于上拧把上的轴状的上卡锁7和设于下杆的筒状的下卡锁8，所述上卡锁固定连接在把手上，所述下卡锁滑动套接在下杆上，且下卡锁纵向限程卡接在定位套上，上卡锁下部外周面上设有卡齿9，下卡锁内侧上部设有对应卡齿的卡槽10，所述定位套和托板之间连接有四向转动块11，所述卡齿和卡槽通过上拉和下推上拧把，分别完成行程锁接装置的脱接和锁接。需要拧干沥水时，一手握定位套，同时一手握上拧把并上拉上拧把，致使卡齿和卡槽脱接后，上拧把处于可自由旋转状态，旋转上拧把，带动四向转动块转动，继而带动螺旋桨旋转实现拖布扭结拧紧，沥干拖布或沥水清洗，操作便捷高效。

该实施例中，所述拖布四角和托板相挂绕的挂带为弹性挂带，所述拖布中部两侧设置挂带且和螺旋桨连接，所述拖布中部两侧的挂带为无弹性挂带。

该实施例中，所述拖布和托板、拧干螺旋桨通过挂带连接，所述拖布上的挂带均为无弹性挂绳，所述托板的两侧部设置有向内下方转动的翼板12。

该实施例中，所述把手和四向转动块通过轴Ⅰ转动连接，所述四向转动块和托板之间通过轴Ⅱ转动连接，所述轴Ⅰ和轴Ⅱ相垂直且同时垂直于把手轴线。

该实施例中，所述翼板的两侧设置有回位弹簧13。

实现拖布在沥水后，回位弹簧拉动拖布，并同时通过下顿把手实现上下卡锁分离，此时螺旋桨松弛在拖布自身变形扭转力作用下变形归位，操作省力便捷，方便下一步拖刷作业或放置。

除上述优选实施例外，本实用新型还有其他的实施方式，本领域技术人员可以根据本实用新型作出各种改变和变形，只要不脱离本实用新型的精神，均应属于本实用新型所附权利要求所定义的范围。
