一种手动式收纳浴缸的制作方法

本实用新型涉及洗浴用具，具体地说是一种手动式收纳浴缸。

背景技术：

现有技术中的浴缸通常是平放在卫生间或洗浴间内，并且为了节省空间，人们通常把淋浴设置在浴缸上边使用，人站在浴缸上淋浴，由于浴缸表面较滑，站在浴缸上面淋浴既不方便又不安全，而且平时浴缸水平摆放既减少了卫生间的活动空间，浴缸上面又容易落灰，另外现在城市楼房住宅卫生间面积有限，对于面积较小的卫生间而言，很难在卫生间再摆放一个浴缸，但是人们对浴缸又有需求，尤其是人们在外工作辛苦了一天，回到家里想用热水泡泡澡消除疲劳、放松身心，而在家里泡澡也干净卫生，方便经济。

技术实现要素：

本实用新型的目的在于提供一种手动式收纳浴缸，利用人力即可轻松实现浴缸本体靠墙立放，结构简单实用。

本实用新型的目的是通过以下技术方案来实现的：

一种手动式收纳浴缸，包括浴缸本体、支架、底座和辅助驱动装置，其中浴缸本体的一端伸入至所述支架中，在浴缸本体伸入至所述支架内的一端下侧设有带斜面的底座，且所述斜面远离支架的一端为高端，浴缸本体伸入至所述支架内的一端上侧与所述支架滑动连接，浴缸本体该端的下侧与所述底座滑动连接，在所述支架上设有辅助驱动装置，当浴缸本体受到一个向上的人力作用后，所述浴缸本体通过所述辅助驱动装置驱动旋转立放。

在浴缸本体伸入至支架内的一端下侧设有滑轮，所述滑轮沿着所述底座的斜面移动。

在所述浴缸本体的端部设有滑块，在支架上设有滑轴，所述滑块套设在所述滑轴，浴缸本体通过所述滑块和滑轴与所述支架滑动连接。

浴缸本体的端部设置滑轮，在所述支架上设置滑轨，浴缸本体通过所述滑轮和滑轨与所述支架滑动连接。

所述支架上设有辅助装置，当浴缸本体立放时，各个辅助装置均容置于浴缸本体中。所述辅助装置包括电视﹑热水器或存水箱。

浴缸本体两侧分别设有随意停。

所述支架为使浴缸本体立放时上端露出的半高支架，或者所述支架为能够将浴缸本体完全容纳的全高支架。

所述辅助驱动装置为气弹簧，在支架两侧均设有气弹簧，所述气弹簧垂直固定在所述支架上，所述气弹簧的支撑杆端部向下与浴缸本体伸入至支架内的一端上侧固连，当浴缸本体水平放置时，所述气弹簧为收缩状态。

所述辅助驱动装置为弹簧，在支架两侧均设有弹簧，所述弹簧的一端与支架前侧下端铰接，另一端与浴缸本体伸入至支架内的一端上侧铰接，所述弹簧始终处于拉伸状态，在浴缸本体远离支架一端设有定位板。

所述辅助驱动装置为气弹簧和弹簧，支架两侧均设有气弹簧和弹簧，其中所述气弹簧垂直固定在所述支架上，所述气弹簧的支撑杆端部向下与浴缸本体伸入至支架内的一端上侧固连，当浴缸本体水平放置时，所述气弹簧为收缩状态，所述弹簧的一端与支架前侧下端铰接，另一端与浴缸本体伸入至支架内的一端上侧铰接，所述弹簧始终处于拉伸状态。

本实用新型的优点与积极效果为：

1、本实用新型采用气弹簧或弹簧作为辅助驱动装置，利用人力即可轻松实现浴缸本体靠墙立放。

2、本实用新型结构简单实用，制造成本低。

附图说明

图1为本实用新型的一个实施例的示意图，

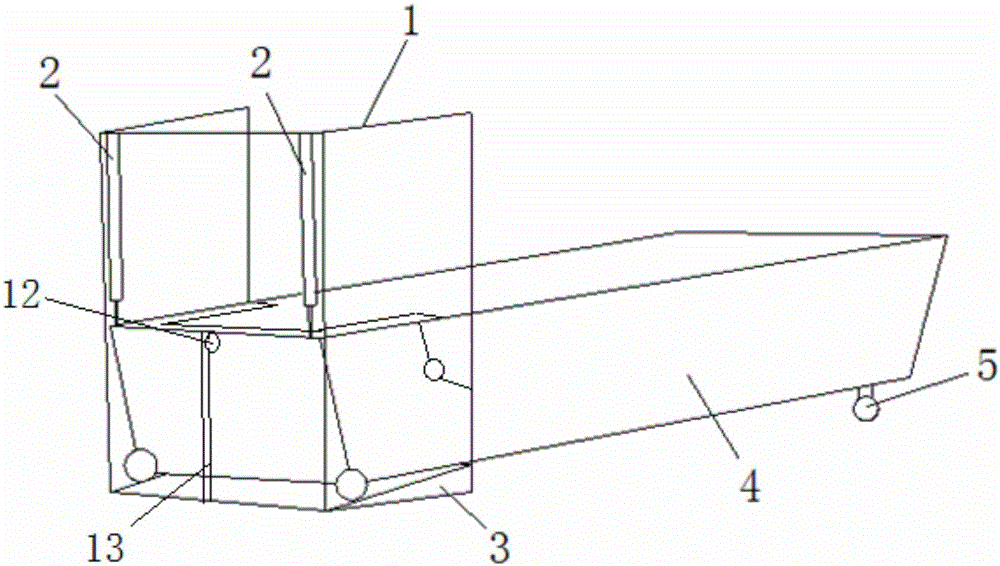

图2为图1中浴缸本体通过滑轮滑轨与支架连接的示意图，

图3为图1中浴缸本体立放时的示意图，

图4为图1中支架为全高支架时的示意图，

图5为图4中支架设有电视或热水器等装置时的示意图，

图6为本实用新型的另一个实施例的示意图，

图7为本实用新型的又一个实施例的示意图。

其中，1为支架，2为气弹簧，3为底座，4为浴缸本体，5为支脚，6为安装横梁，7为电视，8为热水器，9为弹簧，10为滑块，11为滑轴，12为滑轮，13为滑轨，14为随意停，15为加固带。

具体实施方式

下面结合附图对本实用新型作进一步详述。

如图1～7所示，本实用新型包括浴缸本体4、支架1、底座3和辅助驱动装置，其中浴缸本体4的一端伸入至所述支架1中，且在浴缸本体4伸入至所述支架1内的一端下侧设有带斜面的底座3，所述斜面远离支架1的一端为高端，浴缸本体4伸入至所述支架1内的一端上侧与所述支架1滑动连接，浴缸本体4该端的下侧与所述底座3滑动连接，在所述支架1上设有辅助驱动装置，当浴缸本体4受到一个向上的人力作用后，所述浴缸本体4通过所述辅助驱动装置作用旋转立放。

如图1～7所示，在浴缸本体4伸入至支架1内的一端下侧设有滑轮，所述滑轮沿着所述底座3的斜面移动，为了保证浴缸本体4端部移动平稳牢固，也可以在所述底座3的斜面上设置滑道，使浴缸本体4端部的滑轮始终沿所述底座3上的滑道移动，另外所述底座3的斜面斜度与浴缸本体4端面的斜度相同，这样浴缸本体4立放时，下端端部与所述底座3斜面契合，立放平稳。

如图1～2所示，浴缸本体4伸入至支架1内的一端上侧与所述支架1滑动连接，如图1所示，在所述浴缸本体4的端部设有滑块10，在支架1上设有滑轴11，所述滑块10套设在所述滑轴11上，浴缸本体4即通过所述滑块10和滑轴11实现与支架1的滑动连接，在所述滑轴11的顶端设有挡块防止滑块10脱离滑轴11，浴缸本体4可以只通过一个滑块10与支架1滑动连接，也可以在浴缸本体4端部设有多个滑块10，相应在支架1上设有多个分别与各个滑块10配合的滑轴11。如图2所示，也可以在浴缸本体4的端部设置滑轮12，在所述支架1上设置滑轨13，浴缸本体4通过所述滑轮12和滑轨13实现与支架1的滑动连接，浴缸本体4可以只通过一个滑轮12与支架1滑动连接，也可以在浴缸本体4端部设有多个滑轮12，相应在支架1上设有多个分别与各个滑轮12配合的滑轨13。为了方便安装，在浴缸本体4的端部设有多个预留安装槽用于安装固定所述滑块10或滑轮12。

如图1～2所示，为了保证浴缸本体4能够在合适位置停止转动，在浴缸本体4两侧分别设有随意停14，所述随意停14为本领域公知技术，所述随意停14包括两个铰接连杆，其中一个连杆与所述支架1相连，另一个连杆与浴缸本体4相连，所述随意停14的型号为49734，生产厂家为德国海蒂诗，本实用新型也可以根据实际需要采用其他厂家型号的随意停产品。

如图1～2所示，浴缸本体4伸入至支架1内的一端为辅助驱动装置的施力端，为了保证该端的强度，在浴缸本体4伸入至所述支架1内的一端端部设有侧壁加厚的加固带15。

如图1所示，在浴缸本体4远离所述支架1的一端设有支脚5，浴缸本体4水平放置时，浴缸本体4的四个角端分别通过所述滑轮和支脚5支承，其中底座3与所述支架1之间留有一定距离，这样当浴缸本体4水平放置时，所述滑轮即滚动至底座3与支架1间的地面上，使浴缸本体4平稳放置。所述支脚5可以为固定式支脚，也可以为高度可调的可调式支脚，所述可调式支脚为本领域公知技术。

如图3～5所示，所述支架1上设有多个安装横梁6用于安装各种辅助装置，其中在高度合适的安装横梁6上可以安装水龙头﹑花洒等辅助装置，方便人们洗浴，也可以在高度合适的安装横梁6上设置电视7﹑热水器8等辅助装置，使人们洗浴更加舒服，在安装横梁6上还可以安装存水箱用于存储洗浴后的废水，所述存水箱通过管路与浴缸本体4相连，且在存水箱与浴缸本体4相连的管路上设有水泵将废水打入所述存水箱中，所述存水箱通过管路与马桶水箱相连，这样存储的废水便可以用于冲洗马桶。

如图3所示，所述支架1可以为使浴缸本体4立放时上端露出的半高支架，如图4所示，所述支架1也可以为能够将浴缸本体4完全容纳的全高支架，此时本实用新型即为立放式的隐形浴缸。

所述支架1可以安装在墙体上，在所述支架1下侧可以设有安装板，底座3设置于所述安装板上，在所述安装板下侧设有滑轮，这样可以使支架1整体实现移动，或者在墙体上直接设置容置槽代替所述支架1，各部件分别安装在所述容置槽的槽壁上。

所述辅助驱动装置可以为气弹簧2或弹簧9。

实施例1

如图1～5所示，本实施例中的辅助驱动装置为气弹簧2，在支架1两侧均设有气弹簧2，所述气弹簧2垂直固定在所述支架1上，所述气弹簧2的支撑杆端部向下与浴缸本体4伸入至支架1内的一端上侧固连，当浴缸本体4水平放置时，所述气弹簧2为收缩状态。本实施例中，所述气弹簧2为随意停型气弹簧。

本实施例的工作原理：

浴缸本体4立放时，人施加给浴缸本体4远离支架1一端一个向上的力，然后浴缸本体4在所述气弹簧2作用下旋转立起，浴缸本体4放下时，通过人力向远离支架1的方向扳动浴缸本体4即可实现。

实施例2

如图6所示，本实施例中的辅助驱动装置为弹簧9，在支架1两侧均设有弹簧9，所述弹簧9的一端与支架1前侧下端铰接，另一端与浴缸本体4伸入至支架1内的一端上侧铰接，所述弹簧9始终处于拉伸状态。

为了保证浴缸本体4水平放置，在浴缸本体4远离支架1一端固设一个定位板，所述定位板上设有通孔，在地面上设置定位螺纹孔，将一个定位螺栓穿过所述定位板的通孔后与地面上的定位螺纹孔螺纹连接即实现浴缸本体4的定位。

本实施例的工作原理为：

浴缸本体4立放时，先拧出定位螺栓，然后人施加给浴缸本体4一个向上的力并扶住所述浴缸本体4，使浴缸本体4在所述弹簧9作用下慢慢旋转立起，浴缸本体4放下时，通过人力向远离支架1的方向扳动浴缸本体4即可实现，当浴缸本体4完全水平后，通过定位螺栓将浴缸本体4定位。

实施例3

如图7所示，本实施例中的辅助驱动装置为气弹簧2和弹簧9，支架1两侧均设有气弹簧2和弹簧9，其中所述气弹簧2垂直固定在所述支架1上，所述气弹簧2的支撑杆端部向下与浴缸本体4伸入至支架1内的一端上侧固连，当浴缸本体4水平放置时，所述气弹簧2为收缩状态。所述弹簧9的一端与支架1前侧下端铰接，另一端与浴缸本体4伸入至支架1内的一端上侧铰接，所述弹簧9始终处于拉伸状态。

本实施例的工作原理为:

浴缸本体4立放时，人施加给浴缸本体4远离支架1一端一个向上的力，然后浴缸本体4在所述气弹簧2和弹簧9的共同作用下旋转立起，浴缸本体4放下时，通过人力向远离支架1的方向扳动浴缸本体4即可实现。
