毛巾架的制作方法

本实用新型涉及一种毛巾架，所述毛巾架具有能够安置在墙处的装配部件以及与所述装配部件连接的容纳杆装置，其中，所述容纳杆装置具有从所述装配部件延伸的第一容纳杆以及第二容纳杆，其中，所述两个容纳杆一起形成了用于毛巾或类似物的容纳部，其中，所述第一容纳杆与所述第二容纳杆如下地处于接合中，使得所述两个容纳杆沿着几何的杆轴线同轴地布置并且伸缩式地相对于彼此能够纵向移动。

背景技术：

毛巾架通常安装在最不同大小的浴室中，用以同时容纳不同大小的毛巾或者多条毛巾。在毛巾容纳在毛巾架上之后，就会缺少供支配的用于另外的毛巾的位置或者所述位置会过小。

已知的毛巾架（DE 912 140 C）装备有多个伸缩式地相对于彼此能够纵向移动的容纳杆。所述伸缩式地相对于彼此能够纵向移动的容纳杆能够沿着几何的杆轴线分开运动直到限制位置处。每两个伸缩式地相对于彼此能够纵向移动的容纳杆在到达限制位置时相互接合在容纳杆端部处的机械的卡锁点处。

为了稳定地进行保持，所述容纳杆必须纵向移动直到其限制位置。这又使得使用者损失了舒适性，因为使用者不能单独地以及任意地调节毛巾架的整个长度，或者毛巾架在任意调节整个长度时没有足够的稳定性，因为容纳杆在任意的调节的情况下没有达到固定的接合。

技术实现要素：

本实用新型基于以下问题，如下地构造并且改进已知的毛巾架，从而进一步提高了这样的毛巾架的使用舒适性以及稳定性。

上述问题通过如下的毛巾架得到解决，所述毛巾架具有能够安置在墙处的装配部件以及与所述装配部件连接的容纳杆装置，其中，所述容纳杆装置具有从所述装配部件延伸的第一容纳杆以及第二容纳杆，其中，所述两个容纳杆一起形成了用于毛巾的容纳部，其中，所述第一容纳杆与所述第二容纳杆如下地处于接合中，使得所述两个容纳杆沿着几何的杆轴线同轴地布置并且伸缩式地相对于彼此能够纵向移动。所述容纳杆装置具有固定机构，所述固定机构与所述两个容纳杆处于接合中或者能够被置于接合中，所述固定机构能够置于固定状态中，在所述固定状态中所述固定机构在相对的纵向移动方面固定所述容纳杆，所述固定机构能够置于释放状态中，在所述释放状态中所述固定机构在相对的纵向移动方面释放所述容纳杆，并且所述固定机构在装配好的状态下通过所述两个容纳杆围绕所述几何的杆轴线相对于彼此朝着固定方向的转动能够被置于所述固定状态中，并且通过所述两个容纳杆围绕所述几何的杆轴线相对于彼此朝着反向于所述固定方向的释放方向的转动能够被置于所述释放状态中。

重要的是以下原则上的考虑，即具有容纳杆装置的毛巾架装备有固定机构，所述容纳杆装置具有第一容纳杆和第二容纳杆，所述固定机构独立于两个容纳杆彼此相对的纵向移动与所述两个容纳杆处于接合中或者能够被置于接合中。

为此，具有容纳杆装置的毛巾架装备有固定机构，所述容纳杆装置具有所述第一容纳杆和所述第二容纳杆，所述固定机构与两个容纳杆处于接合中或者能够被置于接合中。所述固定机构能够置于固定状态中，其中所述固定机构在相对的纵向移动方面固定所述容纳杆。此外，所述固定机构能够置于释放状态中，其中所述固定机构在相对的纵向移动方面释放容纳杆。

所述固定机构能够通过所述两个容纳杆围绕几何的杆轴线相对于彼此的转动被置于所述固定状态中以及所述释放状态中，从而能够放弃额外的用于固定的操作元件。

所述容纳杆装置的两个容纳杆能够有利地无级地相对于彼此纵向移动并且进行固定。由此能够将毛巾架相应无级地调节到任意的总长度上并且进行固定。最小长度、也就是毛巾架在完全驶入的状态中的长度，以及最大长度、也就是毛巾机在完全驶出的状态中的长度取决于第一和第二容纳杆的尺寸。

在以上技术方案基础上的优选的构造方案中，所述固定机构优选具有摩擦配合元件，其在固定状态中处于制动位置中并且在相对的纵向移动方面利用固定力固定所述容纳杆。

在以上技术方案基础上的优选的构造方案中，所述固定机构具有用于引导所述摩擦配合元件的引导元件，其中，所述引导元件与一个容纳杆、优选与所述第一容纳杆耦联、尤其固定地连接并且所述摩擦配合元件依赖于所述固定机构的状态通过摩擦配合连接与另一容纳杆、优选与所述第二容纳杆耦联。进一步优选的是，所述固定力通过所述摩擦配合连接传递。

在以上技术方案基础上的优选的构造方案中，至少一个容纳杆、优选所述第二容纳杆构造成具有内面的容纳管并且所述摩擦配合元件与所述容纳杆之一的、优选所述第二容纳杆的内面处于接合中并且产生所述摩擦配合连接。

在以上技术方案基础上的优选的构造方案中，所述摩擦配合元件构造成套状的并且沿着所述引导元件的纵向延伸至少部分地包围所述引导元件。

在以上技术方案基础上的优选的构造方案中，所述摩擦配合元件在所述两个容纳杆相对于彼此转动时通过所述摩擦配合连接随动并且实现所述摩擦配合元件围绕所述引导元件的转动以及由此所述摩擦配合元件到所述制动位置中的移动。

在以上技术方案基础上的优选的构造方案中，所述摩擦配合元件为了所述摩擦配合元件到所述制动位置中的移动能够关于所述几何的杆轴线径向扩开。

在以上技术方案基础上的优选的构造方案中，所述引导元件以及所述摩擦配合元件如下地构造成反向锥形的，使得所述摩擦配合元件沿着所述引导元件的纵向移动实现所述摩擦配合元件关于所述几何的杆轴线径向扩开到所述制动位置中。

在以上技术方案基础上的优选的构造方案中，所述引导元件以及所述摩擦配合元件如下地相互处于螺旋接合中，使得所述摩擦配合元件围绕所述引导元件的转动实现所述摩擦配合元件沿着所述引导元件纵向移动，以及由此所述摩擦配合元件关于所述几何的杆轴线径向扩开到所述制动位置中。

在以上技术方案基础上的优选的构造方案中，所述引导元件为了避免所述摩擦配合元件从所述引导元件处松开而在所述引导元件的自由的端部处具有用于支撑性地容纳所述摩擦配合元件的突起。

在以上技术方案基础上的优选的构造方案中，所述容纳杆装置具有摆动铰接部，所述容纳杆装置通过所述摆动铰接部与装配部件连接。由此能够以有利的方式将所述容纳杆装置调节到相对于装配部件能够朝侧面摆动的状态中。由此又能够最佳地利用供支配的空间。

在以上技术方案基础上的优选的构造方案中，设置有至少两个容纳杆装置，其与装配部件连接。由此，多条毛巾能够相互平行错开地由所述毛巾架容纳。

附图说明

下面根据示出仅仅一个实施例的附图更详细地解释本实用新型。附图中示出：

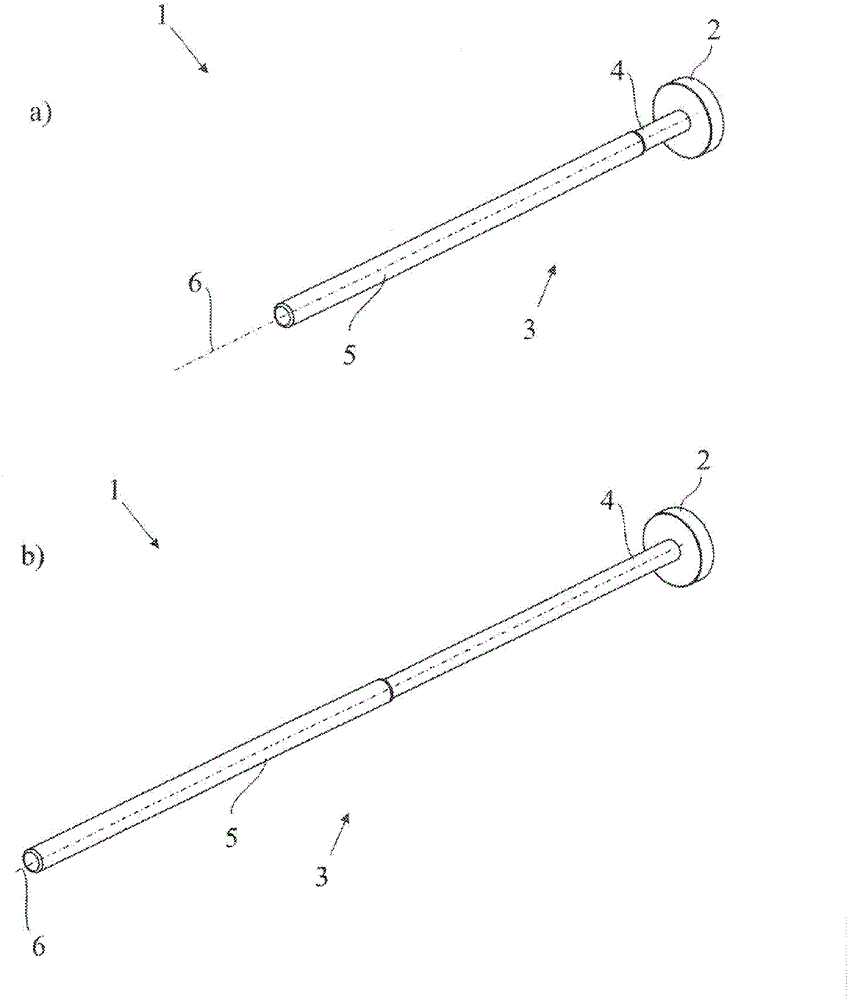

图1分别以透视图示出了按建议的毛巾架，a）在驶入的状态中以及b）在驶出的状态中，

图2是按图1的固定机构本身的分解图，

图3分别以纵剖图示出了按图1的毛巾架，a）在释放状态中以及b）在固定状态中，

图4分别以透视图示出了按图1的固定机构本身，a）在释放状态中以及b）在固定状态中。

具体实施方式

所示出的毛巾架1根据图1中的视图能够以其装配部件2安置在墙处。所述毛巾架1除了装配部件2之外还具有容纳杆装置3，其中，所述容纳杆装置3具有从所述装配部件2开始延伸的第一容纳杆4以及第二容纳杆5。两个容纳杆4、5一起形成用于毛巾或类似物的容纳部。所述第一容纳杆4与所述第二容纳杆5如下地处于接合中，使得所述两个容纳杆4、5沿着几何的杆轴线6同轴地布置并且能够相对于彼此伸缩式地纵向移动，如从图1a和1b的一览中获知的那样。

图1a示出了所述毛巾架1处于驶入的状态中。相反，图1b示出了所述毛巾架1处于驶出的状态中。所述容纳杆装置3具有固定机构7，所述固定机构与所述两个容纳杆4、5处于接合中或者能够被置于接合中。所述固定机构7能够置于固定状态中，其中所述固定机构在相对纵向移动方面固定所述容纳杆4、5。这在图3b中示出。

所述固定机构7还能够置于释放状态中，其中所述固定机构在相对纵向移动方面释放所述容纳杆4、5。这在图3a中示出。

所述固定机构7在所述固定状态和所述释放状态之间的移动现在得到十分特别的意义。在装配好的状态下，所述固定机构7通过所述两个容纳杆4、5围绕所述几何的杆轴线6相对于彼此朝着固定方向的转动能够被置于所述固定状态（图3a）中，并且通过所述两个容纳杆4、5围绕所述几何的杆轴线6相对于彼此朝着反向于所述固定方向的释放方向的转动能够被置于所述释放状态中（图3b）。

所述第一容纳杆4和所述第二容纳杆5能够无级地相对于彼此纵向移动并且能够借助于所述固定机构7固定。为此，所述固定机构7具有摩擦配合元件8，所述摩擦配合元件在固定状态中处于制动位置中并且在相对纵向移动方面以固定力相互固定所述容纳杆4、5。所施加的抵制相对纵向移动的固定力在此沿着并且平行于所述几何的杆轴线6延伸。在所述固定机构7的释放状态中所述摩擦配合元件8没有被扩开（图3a、4a），而在固定状态中所述摩擦配合元件8被扩开（图3b、4b）。

为了引导所述摩擦配合元件8，所述固定机构7具有引导元件9，其中，所述引导元件9与一个容纳杆、优选与所述第一容纳杆4耦联。所述引导元件9尤其与所述容纳杆4固定地连接。所述摩擦配合元件8依赖于所述固定机构7的状态通过摩擦配合连接与所述另一容纳杆、优选与所述第二容纳杆5耦联。所述固定力优选通过所述摩擦配合连接传递。

至少一个容纳杆4、5、优选所述第二容纳杆5构造成具有内面的容纳管。所述摩擦配合元件8与所述容纳杆4、5之一的、优选所述第二容纳杆5的内面处于接合中并且产生所述摩擦配合连接。所产生的摩擦配合连接在图3b中示出。通过将一个容纳杆4、5构造成容纳管所述两个容纳杆4、5相对于彼此伸缩式地能够纵向移动。

图4a、b示出了所述固定机构7的透视图。所述摩擦配合元件8构造成套状的并且沿着所述引导元件9的纵向延伸至少部分地包围所述引导元件9。通过所述两个容纳杆4、5相对于彼此的转动，所述摩擦配合元件8经由所述摩擦配合连接随动，从而所述摩擦配合元件8围绕所述引导元件9的转动并且由此所述摩擦配合元件8到所述制动位置中的移动得到实现。通过到达所述制动位置，所述容纳杆装置3处于所述固定状态中，这在图3b中示出。

为了移动到所述制动位置中，所述摩擦配合元件8关于所述几何的杆轴线6能够如上所述地那样径向扩开。扩开的固定机构7、尤其扩开的摩擦配合元件8在图4b中示出。为了扩开所述摩擦配合元件8，所述摩擦配合元件8例如能够具有薄弱部或者凹槽或类似结构，其在施加固定力时使得所述摩擦配合元件8扩开。优选所述摩擦配合元件8为此可以具有开槽或开口或薄弱部位或类似结构。优选所述摩擦配合元件8可以具有多个薄弱部、凹槽或类似结构。这样的薄弱部位能够对称地在所述摩擦配合元件8处分布地布置。也能够考虑设置薄弱部位非对称地分布在所述摩擦配合元件8处。同样能够考虑所述摩擦配合元件8至少部分地由弹性的材料制成，其能够可逆地变形。

根据实施例，所述引导元件9和所述摩擦配合元件8如下反向地锥形地构造，使得所述摩擦配合元件8沿着所述引导元件9的纵向移动实现：所述摩擦配合元件8关于几何的杆轴线6径向扩展到所述制动位置中。在此，要广义地理解“锥形”这个概念。在本申请的意义中“锥形”这个概念十分普遍地意味着“具有逐渐变细的形状”。

所述引导元件9例如具有向外作用的锥形的形状、优选具有逐渐变细的形状。相反，所述摩擦配合元件8在其外部的形状方面具有柱形的形状，而所述摩擦配合元件8的锥形的构造涉及位于内部的空腔。

所述引导元件9以及所述摩擦配合元件8如下地相互处于螺旋接合中，使得所述摩擦配合元件8围绕所述引导元件9的转动实现了所述摩擦配合元件8沿着所述引导元件9的纵向移动。关于几何的杆轴线6，由此实现了所述摩擦配合元件8径向扩开到制动位置中。此外，所述引导元件9优选具有外部的锥形的螺旋接合部，尤其锥形的外螺纹。而所述摩擦配合元件8优选具有内部的锥形的螺旋接合部、尤其锥形的内螺纹。优选所述锥形的外螺纹和所述锥形的内螺纹如下地处于相互接合中，使得所述摩擦配合元件8相对于所述引导元件9的相对纵向移动能够通过所述锥形的内螺纹相对于所述锥形的外螺纹的转动来进行调节。在此，通过所述至少一个容纳杆4、5、优选所述第二容纳杆5的转动，所述摩擦配合元件8的锥形的内螺纹11被随动。

通过所述容纳杆4、5朝着反向于所述固定方向的方向，即释放方向的转动，所述摩擦配合元件8沿着所述引导元件9朝着离开所述制动位置的相反的方向运动。由此，所述固定机构7使得所述毛巾架1能够朝着固定方向进行固定并且能够朝着反向于固定方向的方向置于释放状态中。因此，所述毛巾架1在装配好的状态下能够无级地可逆地调节到所希望的总长度上。

为了避免通过所述容纳杆4、5朝着释放方向过度的转动引起所述摩擦配合元件8与所述引导元件9松开，所述引导元件9具有突起10。一旦所述摩擦配合元件8到达所述引导元件9的端部时，所述突起10尤其支撑性地容纳摩擦配合元件8。在此，所述突起10能够任意地构造，只要在所述引导元件9的端部处给出所述摩擦配合元件8的支撑性的容纳。

根据另一优选的构造方案，所述容纳杆装置3具有摆动铰接部，通过所述摆动铰接部所述容纳杆装置与所述装配部件2进行连接（没有示出）。通过这种摆动铰接部，所述容纳杆装置3能够相对于装配部件2以一定的角度摆动、优选能够朝侧面摆动的在0°和90°之间的角度。所述容纳杆装置3相对于装配部件2的能够摆动的位置由此实现了其中装配毛巾架1的空间中最佳的位置利用。

优选在所述容纳杆4、5之间布置了滑动元件11。所述滑动元件11与两个容纳杆4、5处于接合中。通过所述滑动元件11降低了在两个容纳杆4、5相对于彼此纵向移动时产生的摩擦，从而在所述容纳杆4、5相对于彼此纵向移动时必须克服降低的阻力。

此外能够考虑设置至少两个容纳杆装置3，其与装配部件2连接（没有示出）。由此尤其能够将多条毛巾尤其相互平行地悬挂在同样的毛巾架处。
