一种方便拆卸且连接强度高的书桌的制作方法与工艺

一种方便拆卸且连接强度高的书桌【技术领域】本实用新型属于家具制造技术领域，特别是涉及一种方便拆卸且连接强度高的书桌。

背景技术：
人们对于书桌的要求各有不同，因此书桌的功能、造型、色彩、图案各异。对于尺寸较大的书桌，在运输、搬运、维修等方面都比较费时、费力；现有技术中的书桌，也有可拆卸的，但在保证可拆卸的同时，未考虑到桌腿部分的稳定性，因此，在家庭用的书桌中，往往容易因承受重物而出现晃动现象。因此，有必要提供一种新的方便拆卸且连接强度高的书桌来解决上述问题。

技术实现要素：

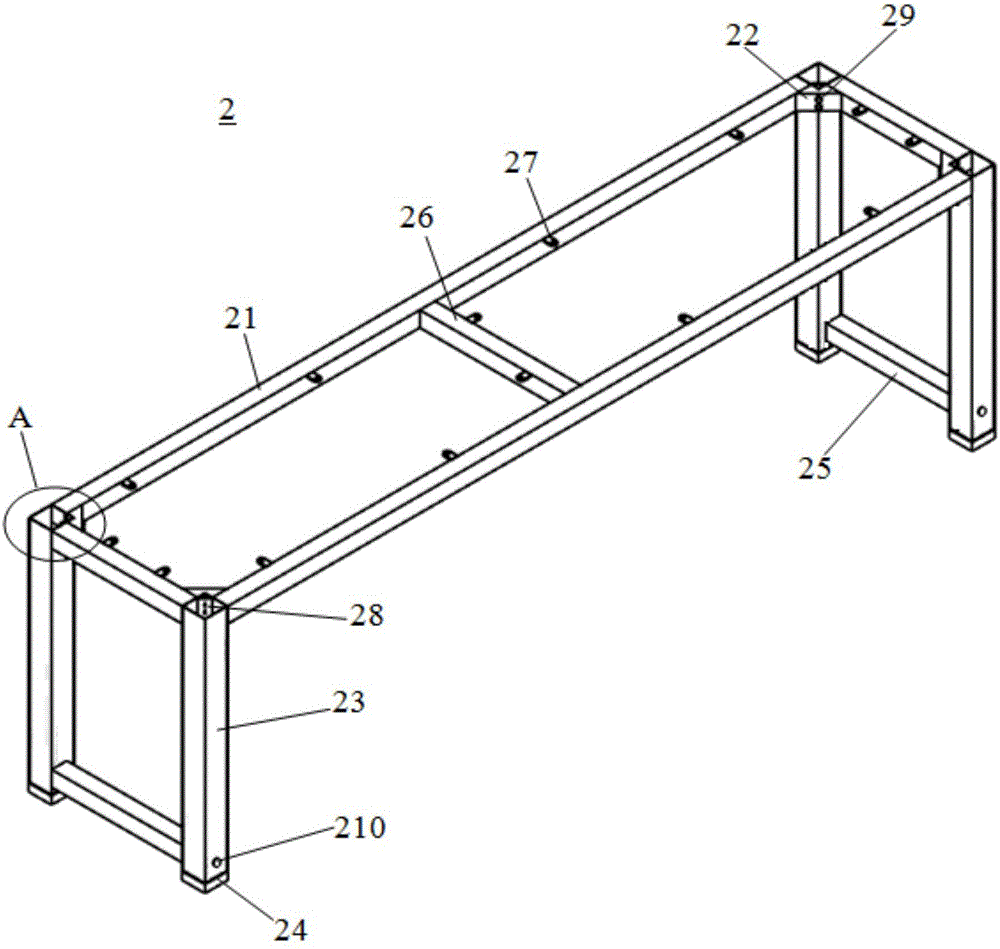

本实用新型的主要目的在于提供一种方便拆卸且连接强度高的书桌，其拆卸方便、便于运输、稳定牢固。本实用新型通过如下技术方案实现上述目的：一种方便拆卸且连接强度高的书桌，其包括桌面、位于所述桌面下方且支撑与固定所述桌面的支架，所述支架包括与所述桌面连接的且位于同一水平面的若干第一连接杆、位于相邻两个所述第一连接杆交汇处且垂直于所述第一连接杆的若干桌腿，所述桌腿之间设置有第一加强筋，两个相对设置的所述第一连接杆之间且位于所述第一连接杆中部位置设置有第二加强筋，所述第一连接杆与所述第二加强筋边上设置有若干用于连接所述桌面的第一连接片。进一步的，所述书桌还包括用于固定连接相邻两个所述第一连接杆的连接块、固定在所述桌腿下方的脚垫。进一步的，每个所述第一连接片上设置有通孔。进一步的，所述桌腿内部设置有第二连接片，所述连接块、所述桌腿以及所述第二连接片通过第一螺栓连接，所述第一螺栓依次穿过所述连接块、所述桌腿、所述第二连接片。进一步的，所述桌腿与所述第一加强筋通过第二螺栓连接。与现有技术相比，本实用新型一种方便拆卸且连接强度高的书桌的有益效果在于：1)通过在桌腿靠下方位置设置第一加强筋，提高了书桌的稳定性，避免了因承受重物而发生晃动现象；2)在第一连接杆之间设置有第二加强筋，提高了第二加强筋的支撑力度，避免了因承受重物导致第一连接杆发生弯曲变形的现象；3)在第一连接杆上设置有第一连接片，方便桌面与支架的安装与拆卸；4)将桌腿与第一连接杆通过第一螺栓连接，且将桌腿与第一加强筋通过第二螺栓连接，方便将支架拆分成桌腿、第一连接杆、第一加强筋三部分，便于包装、运输、搬运与维修；5)在桌腿内部设置有第二连接片，提高了桌腿与连接块的连接强度，防止了桌腿与连接块发生松动、脱落现象。【附图说明】图1为本实用新型实施例的结构示意图；图2为本实用新型实施例中支架的结构示意图；图3为图2中A桌脚与第一连接杆连接处的放大结构示意图；图中数字表示：100方便拆卸且连接强度高的书桌；1桌面；2支架，21第一连接杆，22连接块，23桌腿，24脚垫，25第一加强筋，26第二加强筋，27第一连接片，271通孔，28第二连接片，29第一螺栓，210第二螺栓。【具体实施方式】实施例：请参照图1-图3，本实施例为一种方便拆卸且连接强度高的书桌100，其包括桌面1、位于桌面1下方且支撑与固定桌面1的支架2。支架2包括与桌面1连接的且位于同一水平面的若干第一连接杆21、固定连接相邻两个第一连接杆21的连接块22、位于相邻两个第一连接杆21交汇处且垂直于第一连接杆21的若干桌腿23、固定在桌腿23下方的脚垫24。桌腿23之间设置有加强书桌稳定性和承载能力的第一加强筋25。两个相对设置的第一连接杆21之间且位于第一连接杆21中部设置有加强书桌稳定性和承载能力的第二加强筋26。每个第一连接杆21与第二加强筋26边上设置有若干用于连接桌面1的第一连接片27，每个第一连接片27上设置有通孔271，用于与桌面1通过螺钉连接。桌腿23内部设置有第二连接片28，桌腿23与连接块22通过第一螺栓29连接，第一螺栓29依次穿过连接块22、桌腿23、第二连接片28，由于设置有第二连接片28，与第一螺栓29配合的螺母更方便的拧紧，且不易松动。桌腿23与第一加强筋25通过第二螺栓210连接。本实施例方便拆卸且连接强度高的书桌100的安装方法为：首先将桌腿23与第一加强筋25通过第二螺栓210连接在一起；再将桌腿23通过第一螺栓29与连接块22连接，由于连接块22与第一连接杆21是固定在一起的，因此，将桌腿23与连接块22连接后，桌腿23与上面的第一连接杆21连接在一起形成支架2；再将桌面1放在第一连接杆21上，通过螺钉从第一连接片27下方向上拧入桌面1，将桌面1与支架2连接在一起，最终形成完整的书桌。方便拆卸且连接强度高的书桌100的有益效果在于：通过在桌腿23靠下方位置设置第一加强筋25，提高了书桌的稳定性，避免了因承受重物而发生晃动现象；在第一连接杆21之间设置有第二加强筋26，提高了第二加强筋26的支撑力度，避免了因承受重物导致第一连接杆21发生弯曲变形的现象；在第一连接杆21上设置有第一连接片27，方便桌面1与支架2的安装与拆卸；将桌腿23与第一连接杆21通过第一螺栓29连接，且将桌腿23与第一加强筋25通过第二螺栓210连接，方便将支架2拆分成桌腿23、第一连接杆21、第一加强筋25三部分，便于包装、运输、搬运与维修；在桌腿23内部设置有第二连接片28，提高了桌腿23与连接块22的连接强度，防止了桌腿23与连接块22发生松动、脱落现象。以上所述的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
