一种卧式冷藏展示柜的制作方法

本实用新型涉及电器领域，具体涉及到一种卧式冷藏展示柜。

背景技术：

随着经济发展，工厂化生产的硬包装及软包装生、熟食品早已被人们所接受，给广大上班族带来了极大的方便。无论是生产、运输及储藏展示都有较为成熟的工艺技术，但整个冷链中的末端，即销售环节中的储藏展示部分均采用传统的敞开式风幕柜作为展售设备。该设备最大的缺点是功耗大，既不环保也不卫生。

现在超市用的卧式冷藏柜主要以展示为主，不具备储货功能，一般需要在后台配套冷藏库备货。该操作模式适合于大、中型超市。小型超市、便利店、农贸市场等经营场所，在使用这种冷藏柜时，因场地所限，存在无法及时补货的难题，从而有可能对销售产生不良影响，无法满足用户的需要，从而给冷藏商品的展示及出售带来了极大的不便。

技术实现要素：

本实用新型的目的是提供一种卧式冷藏展示柜，将原有玻璃门的横拉门改为竖拉门，方便多人购物的同时又能节约能耗。

为达上述目的，本实用新型所采用的技术方案是：提供一种卧式冷藏展示柜，包括制冷系统、柜体以及设置在柜体上端的玻璃门；玻璃门为两组，两组玻璃门之间设有横梁，每组玻璃门包括固定设置在横梁与竖柜边之间的上层玻璃门以及滑动设置在横梁与竖柜边之间的中层玻璃门和下层玻璃门；下层玻璃门上设有把手，横梁及竖柜边对应位置上设有用于安装上层玻璃门的第一层滑槽、安装中层玻璃门的第二层滑槽和安装下层玻璃门的第三层滑槽。

优选的，柜体的一侧设有防撞条，另一侧设有百叶窗。

优选的，柜体的底部设有若干地脚。

优选的，上层玻璃门通过设置在第一层滑槽和第二层滑槽上的限位件与中层玻璃门连接，中层玻璃门和下层玻璃门之间的限位件设置在第二层滑槽和第三层滑槽上。

优选的，横梁通过固定销架设在柜体两侧之间。

优选的，第一层滑槽的长度为190mm~260mm，第二层滑槽的长度为650mm~800mm以及第三层滑槽的长度为640mm~790mm。

优选的，制冷系统包括制冷机组、冷凝器、蒸发器及温控器，制冷机组包括由管路连接的压缩机、辅助冷凝器以及过滤器。

综上所述，本实用新型具有以下优点：

1、本实用新型通过横梁将玻璃门分隔为两组，每组高度间隔均匀设置有上层玻璃门、中层玻璃门和下层玻璃门，当人们在推拉时，玻璃门会依次从下到上打开，打开最大面积为展示面积的2/3。如果人们想买一扇玻璃下的货物，打开一扇玻璃门就可以取货了，这样既方便人们购物，又能节约能耗。

2、卧式冷藏展示柜的柜型采用前低后高的弧形设计，最大程度的增加了展示面积；同时玻璃门将原有的横拉门改为竖拉门，方便多人同时购物。

附图说明

图1为本实用新型卧式冷藏展示柜的示意图；

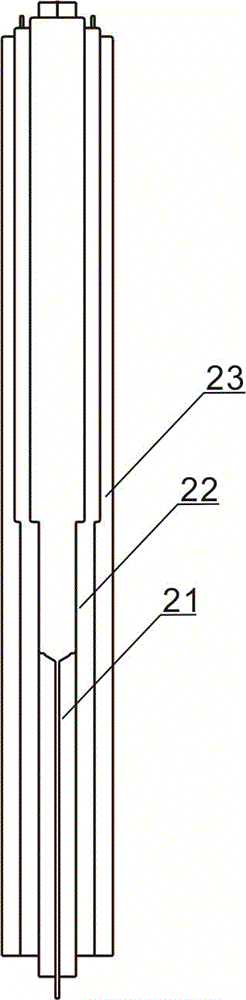

图2为本实用新型横梁的示意图；

图3为本实用新型横梁的侧视图；

图4为本实用新型卧式冷藏展示柜的侧视图；

图5为本实用新型卧式冷藏展示柜的俯视图；

图6为本实用新型卧式冷藏展示柜的后视图；

其中，1、柜体；2、横梁；3、限位件；4、把手；5、竖柜边；6、防撞条；7、温控器；8、地脚；9、百叶窗；10、上层玻璃门；11、中层玻璃门；12、下层玻璃门；13、横柜边；21、第一层滑槽；22、第二层滑槽；23、第三层滑槽；24、固定销。

具体实施方式

下面结合附图对本实用新型的具体实施方式做详细的说明。

本实用新型的一个实施例中，如图1所示，提供了一种卧式冷藏展示柜，包括制冷系统、柜体1以及设置在柜体1上端的玻璃门；玻璃门为两组，两组玻璃门之间设有横梁2，每组玻璃门包括固定设置在横梁2与竖柜边5之间的上层玻璃门10以及滑动设置在横梁2与竖柜边5之间的中层玻璃门11和下层玻璃门12；下层玻璃门12上设有把手4，横梁2及竖柜边5对应位置上设有用于安装上层玻璃门10的第一层滑槽21、安装中层玻璃门11的第二层滑槽22和安装下层玻璃门12的第三层滑槽23。

本实用新型的优化实施例，柜体1的一侧设有防撞条6，另一侧设有百叶窗9；柜体1的底部设有若干地脚8。上层玻璃门10通过设置在第一层滑槽21和第二层滑槽22上的限位件3与中层玻璃门11连接，中层玻璃门11和下层玻璃门12之间的限位件3设置在第二层滑槽22和第三层滑槽23上。横梁2通过固定销24架设在柜体1两侧之间，第一层滑槽21的长度为190mm~260mm，第二层滑槽22的长度为650mm~800mm以及第三层滑槽23的长度为640mm~790mm。

制冷系统包括制冷机组、冷凝器、蒸发器及温控器7，制冷机组包括由管路连接的压缩机、辅助冷凝器以及过滤器，压缩机启动后制冷系统开始工作，由于冷气会自然下沉，冷藏柜内的温度会从上（蒸发器水平处）至下形成温度的梯度变化，即柜内底部温度较低，通常在-23~-10℃之间（连续可调），适合较长时间冷藏储存食品，上层（蒸发器水平处）温度在-10~0℃之间（连续可调），作为展示层，展品至玻璃门之间温度在0~４℃。当人们在推拉时，玻璃门会依次从下到上打开，打开最大面积为展示面积的2/3。如果人们想买一扇玻璃下的货物，打开一扇玻璃就可以取货了，这样既方便人们购物，又能节约能耗。

该卧式冷藏展示柜的柜型采用前低后高的弧形设计，最大程度的增加了展示面积；柜体上端由竖柜边5和横柜边13组成，柜体1的前侧面设有防撞条6，后侧面设有百叶窗9，后侧横柜边设有两个凸台；柜体1上端的玻璃门设置为竖拉门，方便多人同时购物；横梁2将玻璃门分隔为两组，每组设有三扇玻璃门，且每组玻璃门利用弧形推拉，让使用者更加省力。横梁2包括形成滑槽的三个横梁条，安装上层玻璃门10的上层横梁条上开凿有长度为190mm~260mm的第一层滑槽21，上层横梁条与中间横梁条形成第二层滑槽22，中间横梁条与下层横梁条形成第三层滑槽23，横梁2一端通过固定销24与柜体1前侧的竖柜边连接，另一端通过将最上层的两个横梁条安装于凸台上，安装方便，维修时便于拆卸。

下层玻璃门12上设有把手4，当购物者需要购买柜中物品时，通过把手4打开下层玻璃门12即可挑选，当使用者需要大量放进物品时，在推开下层玻璃门12的基础上，再依次打开中层玻璃门11。现有冷藏展示柜的玻璃门在打开时是展示面积的1/2，而该卧式冷藏展示柜的玻璃门在打开时是展示面积的1/3（2米展示柜）或2/9（2.5米展示柜），这样使热气更少的进入柜内，更能起到节能作用。

虽然结合附图对本实用新型的具体实施方式进行了详细地描述，但不应理解为对本专利的保护范围的限定。在权利要求书所描述的范围内，本领域技术人员不经创造性劳动即可作出的各种修改和变形仍属本专利的保护范围。
