一种气瓶柜的制作方法

本实用新型涉及一种气瓶柜。

背景技术：

气瓶柜是用于放置气瓶的柜子，最简单的气瓶柜用于安放气瓶，放置气瓶倾倒，以及具有美观的效果；复杂的气瓶柜还具有奇特泄漏报警、排风等功能。现有的气瓶柜均采用双开门的设计，双开门结构简单，但是在一些空间狭窄的地方，双开门设计不够方便，占用空间。

技术实现要素：

本实用新型所要解决的技术问题是：针对现有气瓶柜双开门设计存在占用空间的问题，本实用新型提供一种新型结构的气瓶柜。

本实用新型所采取的技术方案是：一种气瓶柜，包括：柜体、柜门、排风扇、排风管道；其中柜体为长方体立柜形式，柜门为两扇移门，排风扇安装在柜体顶部，通过排风管道将气瓶柜中空气排出室内；所述柜门包括柜门上部的视窗、下部的通风口及中部的门锁；气瓶柜内部设置气瓶固定板，板上设置“U”形口和固定链。

进一步的，所述柜体内部设置气体泄漏报警器。

进一步的，所述柜体底板处设置可以收起的搭板，收放结构基于铰链结构实现。

进一步的，所述气瓶柜底部设置万向轮或支脚。

本实用新型的有益效果是：基于双移门取代现有的双开门结构，本实用新型在空间狭窄地方使用，可以方便放置和卸下气瓶，节约空间；另外，移门的另一个优点是，在忘记上锁情况下，移门还能起到防止钢瓶倾倒的作用，而传统的双开门，一旦没有上锁，气瓶倾倒后，很可能直接倒地。同时本实用新型具有排风装置，通过排风管道排出室内，降低了安全隐患。

附图说明

图1为所述一种气瓶柜的示意图；

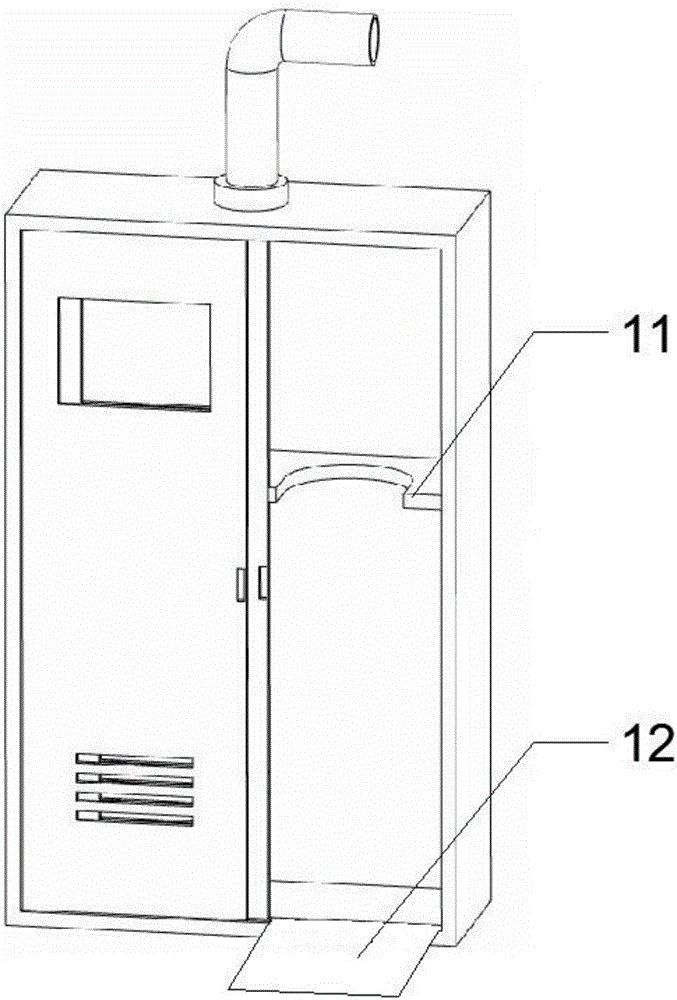

图2为所述一种气瓶柜开门示意图；

图中，1-柜体，2-柜门，3-排风扇，4-排风管道，11-气瓶固定链，12-搭板，21-视窗，22-通风口，23-门锁。

具体实施方式

下面结合附图对本实用新型的具体实施方式进行详细说明。

如图1、图2所示的一种气瓶柜，包括：柜体1、柜门2、排风扇3、排风管道4；其中柜体1为长方体立柜形式，柜门2为两扇移门，排风扇3安装在柜体顶部，通过排风管道4将气瓶柜中空气排出室内；所述柜门2包括柜门上部的视窗21、下部的通风口22及中部的门锁23；气瓶柜内部设置气瓶固定板11，板上设置“U”形口和固定链。通过移门的移动，可以开关气瓶柜且不需要占用额外空间；气瓶固定板的“U”形口圆弧直径大于等于气瓶直径，可以配合固定链条，固定气瓶。

所述柜体内部设置气体泄漏报警器；报警装置包含蜂鸣装置以及控制风扇排风的开关。

所述柜体1底板处设置可以收起的搭板12，收放结构基于铰链结构实现，需要安放或卸下气瓶时，放下搭板12，方便搬运；不用时，可以收起。

所述气瓶柜底部设置支脚。

基于双移门取代现有的双开门结构，本实用新型在空间狭窄地方使用，可以方便放置和卸下气瓶，节约空间；另外，移门的另一个优点是，在忘记上锁情况下，移门还能起到防止钢瓶倾倒的作用，而传统的双开门，一旦没有上锁，气瓶倾倒后，很可能直接倒地。同时本实用新型具有排风装置，通过排风管道排出室内，设置报警装置，降低了安全隐患。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求保护范围由所附的权利要求书及其等同物界定。
