一种床垫的制作方法

本实用新型涉及一种床垫，属于一种床上用品。

背景技术：

床垫是为了保证消费者获得健康而又舒适的睡眠而使用的一种介于人体和床之间物品，是一种睡眠工具。现有的床垫，在使用时，身体贴合在床垫上，因而空气无法进行流通，其透气性较差，容易产生闷热的感觉，而舒适性也较差。另外，床垫表面的软硬度是无法调节的，因而为实用不同需求的用户，其生产成本较高。

技术实现要素：

本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理，透气性好，使用舒适的床垫。

本实用新型解决上述问题所采用的技术方案是：该床垫，包括支撑层和底层，支撑层和底层连接，其特征在于：所述支撑层上以其平板状的主体部向上延伸设置有若干支撑柱，所述支撑柱沿垂直于主体部的方向设置，所述支撑柱阵列排布在主体部上。支撑柱的设置，可分散体压，使得使用舒适性提高。

本实用新型在所述支撑层的长度方向或宽度方向上的相邻的支撑柱之间保持间隙。由于支撑柱之间保持间隙，因而使用时，人体与床垫之间可通过上述间隙进行空气流通，使得透气性更好，不会产生闷热的感觉，进一步提高舒适性。

本实用新型所述支撑柱包括第一层、第二层和第三层，其中第一层为形成于主体部表面的突部，第一层、第二层和第三层依次连接。可通过选用不同软硬度的第二层和第三层，来调节支撑柱的软硬度，以满足不同需求的用户，由于无需整体替换支撑层，因而生产成本降低。

本实用新型所述第一层与主体部为一体式结构。两者一体成型，加工更加方便。

本实用新型所述支撑柱的横截面面积在垂直向上的方向上递减。可更好的提供支撑。

本实用新型所述支撑层为弹性材质制成。确保使用的舒适性。

本实用新型与现有技术相比，具有以下优点和效果：结构简单，设计合理，支撑柱的设置，可分散体压，使得使用舒适性提高，由于支撑柱之间保持间隙，因而使用时，人体与床垫之间可通过上述间隙进行空气流通，使得透气性更好，不会产生闷热的感觉，进一步提高舒适性，可通过选用不同软硬度的第二层和第三层，来调节支撑柱的软硬度，以满足不同需求的用户，由于无需整体替换支撑层，因而生产成本降低。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型实施例中的床垫的主视结构示意图。

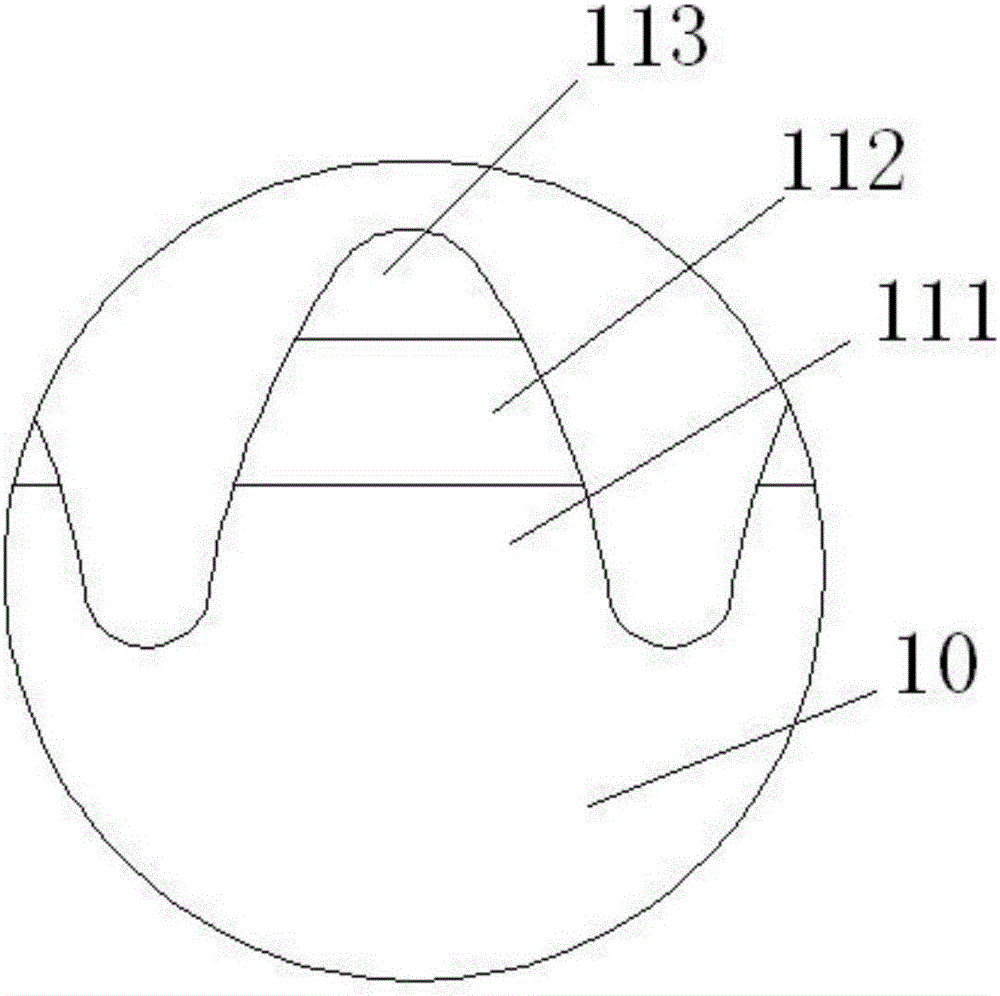

图2是图1中A处的放大图。

图3是图1的立体结构示意图。

图4是图3中B处的放大示意图。

具体实施方式

下面结合附图并通过实施例对本实用新型作进一步的详细说明，以下实施例是对本实用新型的解释而本实用新型并不局限于以下实施例。

参见图1至图4，本实施例的床垫包括支撑层1和底层2，其中底层2为平板状，支撑层1和底层2连接。

本实施例中的支撑层1上以其平板状的主体部10向上延伸设置有若干支撑柱11，支撑柱11沿垂直于主体部10的方向设置，支撑柱11阵列排布在主体部10上。支撑柱11的设置，可分散体压，使得使用舒适性提高，支撑柱11对人体进行支撑后，人体不会整体贴合在床垫上，不会造成闷热。

本实施例在支撑层1的长度方向或宽度方向上的相邻的支撑柱11之间保持间隙。由于支撑柱11之间保持间隙，因而使用时，人体与床垫之间可通过上述间隙进行空气流通，使得透气性更好，不会产生闷热的感觉，进一步提高舒适性。

本实施例中的支撑柱11包括第一层111、第二层112和第三层113，其中第一层111为形成于主体部10表面的突部，第一层111、第二层112和第三层113依次连接。可通过选用不同软硬度的第二层112和第三层113，来调节支撑柱11的软硬度，以满足不同需求的用户，由于无需整体替换支撑层1，因而生产成本降低。

本实施例中的第一层111与主体部10为一体式结构。两者一体成型，加工更加方便。

本实施例中的支撑柱11的横截面面积在垂直向上的方向上递减。可更好的提供支撑。

本实施例中的支撑层1为弹性材质制成。确保使用的舒适性。该材质为记忆海绵，该材料为现有技术，此处不再赘述。

本实施例中的“上下方向”指的是使用状态下的床垫的位置方向，其中支撑层1是床垫的上层，本实施例中所指的“长度方向、宽度方向”均是指的床垫的使用状态。

本说明书中所描述的以上内容仅仅是对本实用新型所作的举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，只要不偏离本实用新型说明书的内容或者超越本权利要求书所定义的范围，均应属于本实用新型的保护范围。
