一种乒乓桌柜的制作方法

本实用新型涉及一种用于展示商品的展台，具体的说，是关于一种乒乓桌柜。

背景技术：

商品展示桌柜在商场中大量应用，一般要求其在具有实用性的前提下，其设计风格应与所展示的商品的气质相呼应。

现有技术中，展示商品的桌柜或为简单的门型结构，或为T型结构，或由简单的四条桌腿及其上面支承的水平展板组成，因此其结构简单，功能单一，造型呆板，缺乏创意和新颖性，不能满足时尚品牌商家及顾客对审美及实用性的需求。

因此，设计一种结构简单稳固、功能合理、造型独特时尚的商品展示桌柜是本领域技术人员需要解决的问题。

技术实现要素：

本实用新型的目的在于改进现有技术中的不足，提供一种结构简单稳固、功能合理、造型独特时尚的乒乓桌柜。

为实现上述目的，本实用新型采用以下技术方案：

一种乒乓桌柜，包括支承板，与所述支承板连接的支承框架，设置于所述支承框架顶部并与所述支承板连接的展板，其中：

所述支承板包括上部的梯形部分和下部的长方形部分；

所述支承框架包括第一桌腿，与所述第一桌腿平行的第二桌腿，连接所述第一桌腿和所述第二桌腿的第一横杆，连接所述第一桌腿与所述支承板的第二横杆及连接所述第二桌腿与所述支承板的第三横杆；

所述展板包括底板，设置于所述底板一侧的第一挡板，设置于所述底板两端的第二挡板和第三挡板，设置于所述底板中部的隔板，所述隔板将所述展板分隔为第一展槽和第二展槽。

所述第一桌腿和所述第二桌腿的长度相同，所述底板靠近所述第一挡板一侧的底部与所述第一桌腿和所述第二桌腿的顶端相连接，所述底板的另一侧与所述支承板相连接。

进一步地，所述第一桌腿和所述第二桌腿的顶端开设有第一凹槽，所述底板的对应位置上具有第一凸块，所述第一凸块可插入所述第一凹槽中。

进一步地，所述第二挡板、所述第三挡板和所述隔板与所述支承板相连的末端具有第二凸块，所述支承板上对应的位置上开设有第二凹槽，所述第二凸块可插入所述第二凹槽中。

进一步地，所述第一横杆和所述第二横杆与所述支承板相接的末端具有第三凸块，所述支承板上对应的位置上开设有第三凹槽，所述第三凸块可插入所述第三凹槽中。

所述第一桌腿和所述第二桌腿的底端设置有桌腿垫片。

与现有技术相比，本实用新型的乒乓桌柜的展板上具有第一展槽和第二展槽，采用上部为梯形结构下部为长方形结构的支承板代替现有技术中常用的桌腿来支承展板，不仅结构简单稳固，而且外形更加时尚，在提高实用性和空间利用率的同时满足了顾客的审美需求。

附图说明

图1为本实用新型的结构示意图。

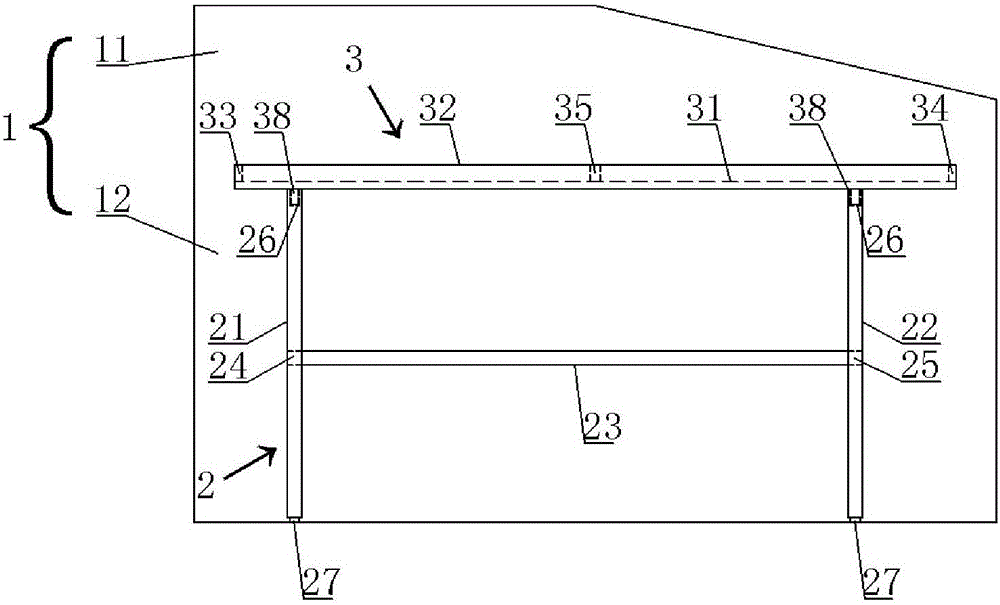

图2为本实用新型的结构示意图主视图。

图3为本实用新型的结构示意图俯视图。

图4为本实用新型的结构示意图左视图。

图中：1‐支承板、2‐支承框架、3‐展板、11‐梯形部分、12‐长方形部分、13‐第二凹槽、14‐第三凹槽、21‐第一桌腿、22‐第二桌腿、23‐第一横杆、24‐第二横杆、25‐第三横杆、26‐第一凹槽、27‐桌腿垫片、31‐底板、32‐第一挡板、33‐ 第二挡板、34‐第三挡板、35‐隔板、36‐第一展槽、37‐第二展槽、38‐第一凸块、39‐第二凸块、310‐第三凸块。

具体实施方式

下面结合附图对本实用新型的技术方案做进一步的详细说明。

如图1至图3所示，本实用新型的乒乓桌柜，包括支承板1，与所述支承板1连接的支承框架2，设置于所述支承框架2顶部并与所述支承板1连接的展板3，其中：

所述支承板1包括上部的梯形部分11和下部的长方形部分12；

所述支承框架2包括第一桌腿21，与所述第一桌腿21平行的第二桌腿22，连接所述第一桌腿21和所述第二桌腿22的第一横杆23，连接所述第一桌腿21与所述支承板1的第二横杆24及连接所述第二桌腿22与所述支承板1的第三横杆25；

所述展板3包括底板31，设置于所述底板31一侧的第一挡板32，设置于所述底板31两端的第二挡板33和第三挡板34，设置于所述底板31中部的隔板35，所述隔板35将所述展板3分隔为第一展槽36和第二展槽37，展品可展示于所述第一展槽36和所述第二展槽37中。

所述第一桌腿21和所述第二桌腿22的长度相同，所述底板31靠近所述第一挡板32一侧的底部与所述第一桌腿21和所述第二桌腿22的顶端相连接，所述底板31的另一侧与所述支承板1相连接。

如图2至图4所示，进一步地，所述第一桌腿21和所述第二桌腿22的顶端开设有第一凹槽26，所述底板31的对应位置上具有第一凸块38，所述第一凸块38可放入所述第一凹槽26中，从而实现所述底板31与所述第一桌腿21和所述第二桌腿22的连接。

进一步地，所述第二挡板33、所述第三挡板34和所述隔板35与所述支承板1相连的末端具有第二凸块39，所述支承板1上对应的位置上开设有第二凹槽13，所述第二凸块39可插入所述第二凹槽13中，从而实现所述展板3与所述支承板1的连接。

如图4所示，进一步地，所述第一横杆23和所述第二横杆24与所述支承板1相接的末端具有第三凸块310，所述支承板1上对应的位置上开设有第三凹槽14，所述第三凸块310可插入所述第三凹槽14中，从而实现第一横杆23和所述第二横杆24与所述支承板1的连接。

所述第一桌腿21和所述第二桌腿22的底端设置有桌腿垫片27。

结合附图，本实用新型的乒乓桌柜的展板3的上表面具有第一展槽36和第二展槽37，采用上部为梯形结构下部为长方形结构的支承板1代替现有技术中常用的桌腿来支承展板3，不仅结构简单稳固，而且外形更加时尚，在提高实用性和空间利用率的同时满足了顾客的审美需求。

以上对本实用新型的具体实施例进行了详细描述，但其只作为范例，本实用新型并不限制于以上描述的具体实施例。对于本领域技术人员而言，本实用新型的乒乓桌柜各零部件之间的连接还可以采用榫槽连接、焊接连接，螺栓螺母连接等任何可实现的形式，任何对该实用进行的等同修改和替代也都在本实用新型的范畴之中。因此，在革者不脱离本实用新型的精神和范围下所作的均等变换和修改，都应涵盖在本实用新型的范围内。
