一种新型医用床头柜的制作方法

本实用新型涉及一种床头柜，尤其涉及一种新型医用床头柜。

背景技术：

医院的病床旁边一般会放置一个供病人存放物品的床头柜，主要用于存放病人的随身物品或者餐具等。目前，医院病房用的床头柜结构与一般家庭床头柜没有什么大的不同，但由于医院病房的特殊性，几个病人共用一个病房，再加上各种仪器设备，使得原本就不宽敞的空间显得更加狭小。目前的医用床头柜主要存在以下问题：

1、结构单一，存放物品有限；2、热水壶和喝水杯子因为空间限制一般只能摆放在床头柜的顶上，存在一定的安全隐患；3、柜体不能移动或者不方便病人进行操作。

技术实现要素：

为了解决上述技术所存在的不足之处，本实用新型提供了一种新型医用床头柜。

为了解决以上技术问题，本实用新型采用的技术方案是：一种新型医用床头柜，包括由ABS工程塑料柜板围合形成的柜体，柜体的内部设置有一块横隔板，横隔板与顶板之间设置有一块折叠板；折叠板通过滑轨在柜体内前后移动；柜体的开口处设置有柜门，柜门位于折叠板的下方；

柜体靠近床的一面设置有贯穿柜体的第一凹槽，第一凹槽的开口高度与床体边缘的高度相匹配，第一凹槽的上侧面为弧形面；弧形面中部的高度大于两侧的高度；柜体的顶板上设置有导向孔，导向孔为四个，分别设置在顶板的四个角上，导向孔内安装有连接头；柜体的下方四个角安装有万向轮，万向轮上设置有锁定装置。

柜体的背面设置有第二凹槽，第二凹槽的相对两个内侧面上安装有卡箍。进一步地，卡箍为多个，卡箍上设置有调节装置，可通过调节装置调节卡箍的大小。

柜体内还设置有一个抽屉，抽屉内设置有抽屉分割板。

进一步地，为了匹配床体边缘的高度，第一凹槽的开口高度为6～12cm。

进一步地，第二凹槽的高度为18～50cm，深度为6～18cm，主要是为了预留足够的空间存放喝水杯子或者热水壶。更为具体地，第二凹槽的开口处设置有盖板。平时不使用时用盖板盖住杯子和热水壶，既美观又能防灰。

本实用新型解决了现有床头柜普遍存在的三个主要问题，具有以下有益效果：1、通过折叠板的设置能够增大床头柜的使用面积，既可以存放物品也可以摆放医疗器械；2、将热水壶和喝水杯子内嵌式地放置在柜体的后侧，通过卡箍进行固定，消除了安全隐患，也更加干净整洁；3、柜体的下方设置有万向轮，通过第一凹槽的导向作用，病人可以自己轻松的移动柜体，操作方便。

附图说明

图1是本实用新型的正面结构示意图。

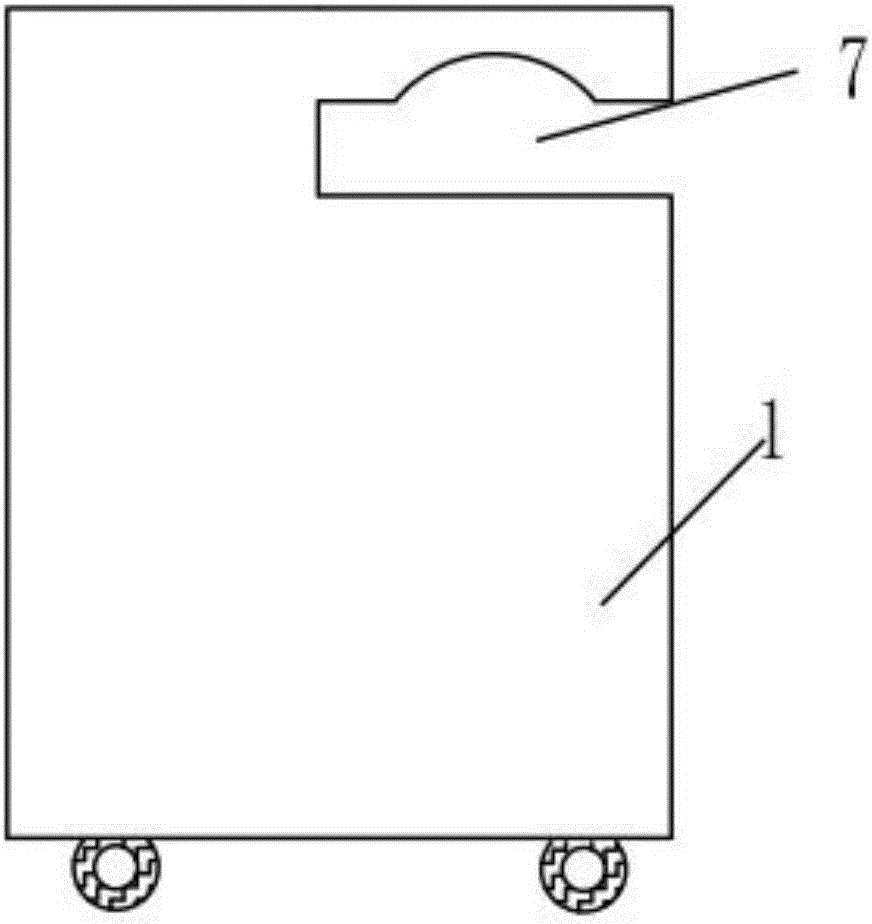

图2是图1的侧视图。

图3是图1的后视图。

图4是图1的俯视图。

图中：1、柜体；2、顶板；3、横隔板；4、折叠板；5、滑轨；6、柜门；7、第一凹槽；8、导向孔；9、连接头；10、万向轮；11、第二凹槽；12、卡箍；13、调节装置；14、抽屉。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1～图4所示，本实用新型包括包括由ABS工程塑料柜板围合形成的柜体1，柜体1的内部设置有一块横隔板3，横隔板3与顶板2之间设置有一块折叠板4；折叠板4通过滑轨5在柜体1内前后移动；柜体1的开口处设置有柜门6，柜门6位于折叠板4的下方。这种结构设计是考虑到折叠板4需要根据使用需要拉进和拉出，如果每次使用时都需要先将柜门6打开再进行操作的话就非常的麻烦，同时也会对折叠板4的通过性造成影响。

本实用新型的折叠板4主要是在病人需要临时存放一些物品但床头柜摆放不下时进行拉出使用，同时折叠板4和柜板一样由ABS工程塑料制成，强度高、耐冲击，物流性能优越，因此当病人需要使用一些辅助仪器时折叠板4也可以作为仪器的托板使用，不但非常的灵活方便且节约空间。

柜体1靠近床的一面设置有贯穿柜体的第一凹槽7，第一凹槽7的开口高度与床体边缘的高度相匹配，第一凹槽7的上侧面为弧形面，弧形面中部的高度大于两侧的高度。柜体的顶板上设置有导向孔8，导向孔8为四个，分别设置在顶板2的四个角上，导向孔8内安装有连接头9；柜体1的下方四个角安装有万向轮10，万向轮10上设置有锁定装置。

本实用新型设置贯穿柜体1的第一凹槽7主要是为了使床头柜与病人之间的距离更贴近，弧形面的设计是为了病人在自己移动柜体1时有一个贴合手部的可支撑部，这样病人稍微用力柜体1则会沿着床体的边缘进行移动，相当于给了柜体一个移动的导向方向，柜体不会在万向轮10的带动下跑偏，当运行到合适的位置再通过万向轮的锁定装置将柜体1进行固定。本实施例将第一凹槽7的开口高度限制在6～12cm之间，便于统一加工，也基本满足大多数的床体尺寸。此外，导向孔8内设置有连接头9，连接头9可与输液杆匹配，当需要输液时可将输液杆插置在连接头9内进行固定，不需要采取传统的输液架进行输液，从而节约了空间。

柜体1的背面设置有第二凹槽11，第二凹槽11的相对两个内侧面上安装有卡箍12。进一步地，卡箍12为多个，卡箍上设置有调节装置13，可通过调节装置13调节卡箍的大小。进一步地，第二凹槽11的高度为18～50cm，深度为6～18cm，主要是为了预留足够的空间存放喝水杯子或者热水壶。更为具体地，第二凹槽11的开口处设置有盖板。平时不使用时用盖板盖住杯子和热水壶，既美观又能防灰。

本实用新型的柜体1内还设置有一个抽屉14，抽屉内设置有抽屉分割板。这样可以便于病人分类存放自己的小物品，存取方便，不容易发生遗漏。

上述实施方式并非是对本实用新型的限制，本实用新型也并不仅限于上述举例，本技术领域的技术人员在本实用新型的技术方案范围内所做出的变化、改型、添加或替换，也均属于本实用新型的保护范围。
