具有内分割结构的橱柜的制作方法

本实用新型涉及一种橱柜，属于厨房家具领域，更具体的说是涉及一种具有内分割结构的橱柜。

背景技术：

橱柜是厨房内必不可少的厨具，用于将物品分类并减少污染，在橱柜中，许多放置餐具的抽屉都没有特定的区域放置不同类型的刀具、勺、筷、铲、及调味料包等用品，使得餐具、调料只能堆积在一块，显得杂乱无章影响美观，不仅使用不便，而且极易弄脏餐具和混料。

而现在的许多家居橱柜虽然有了专门的厨具抽屉，用于放置分开放置厨具，但是其结构固定，无法更改，使得其功能较为单一，许多餐具依然只能放置在一起或者灶台上，并无法分类有序的放置餐具。

技术实现要素：

本实用新型克服了现有技术的不足，提供了一种具有内分割结构的橱柜，解决了以往橱柜配套的抽屉结构固定无法改变、无法分类有序放置厨具的技术难题。

为解决上述的技术问题，本实用新型采用以下技术方案：

具有内分割结构的橱柜，包括橱柜主体，橱柜主体设置有大型餐具储藏柜、内分割抽屉及储物抽屉，所述内分割抽屉包括一个拉板、一个底板和三个侧板，一个拉板、一个底板和三个侧板围合构成容纳腔，三个所述侧板内侧均设置有滑槽，所述容纳腔还设置有多个横向和纵向设置的横向分隔板和纵向分隔板，纵向分隔板两端设置有纵向滑轮，纵向滑轮与所述侧板的滑槽配合，构成纵向分隔板沿滑槽横向移动的活动结构，所述纵向分隔板两侧面设置有纵向滑槽，所述横向分隔板设置在任意两个相邻的纵向分隔板之间，所述横向分隔板两端均设置有横向滑轮，横向滑轮与所述纵向滑槽配合，构成横向分隔板沿纵向滑槽移动的活动结构；所述横向分隔板为长度可调的夹层板结构，所述横向分隔板上端还设置有钩挂在纵向分隔板上端的挂钩。

所述横向分隔板包括固定板和活动板，固定板内设置有空腔，活动板一端卡在空腔内且活动板另一端位于空腔外，所述活动板可在空腔内横向移动，所述固定板左侧和活动板位于空腔外的一端的中部均设置所述横向滑轮，所述活动板位于空腔外的一端上部设置所述挂钩。

所述相邻的两个平行的纵向分隔板和侧板之间同样设置有横向分隔板。

所述底板包括上层板和下层板共两层结构，所述上层板上设置有多个漏水孔，所述下层板上端设置有集水腔，集水腔下端面为倾斜面，所述下层板在集水腔下端面的低端设置有出水口，所述下层板外侧位于出水口处还设置有集水槽。

所述橱柜主体内侧位于集水槽下端还设置有排水槽，排水槽一端连接有排水管。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，能够将不同种类的餐具、调料或者其它厨具分类有序的放置，并且通过设置内分割抽屉，内分割抽屉内放置的空间和位置可调，可根据需要自行设置容纳空间可以根据需要设置不同大小的容纳腔放置餐具，极为方便实用，并且可以将水过滤排出，避免堆积侵蚀餐具或污染调料，减少器具的污染和损坏。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步详细说明。

图1所示为本实用新型的结构示意图

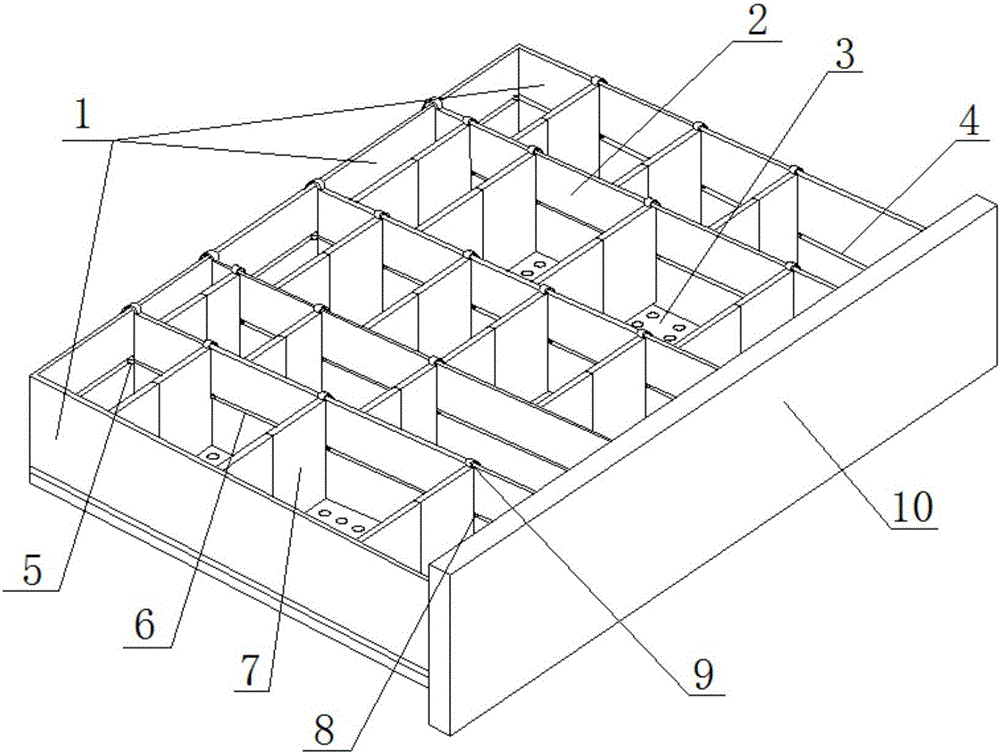

图2所示为本实用新型内分割抽屉的结构示意图。

图3所示为本实用新型内分割抽屉横向分隔板的结构示意图。

图4所示为本实用新型内分割抽屉底板的结构示意图。

图5是图1中A处的结构放大示意图；

图中的标记分别表示为：1、侧板；2、纵向分隔板；3、底板；4、滑槽；5、纵向滑轮；6、纵向滑槽；7、横向分隔板；8、横向滑轮；9、挂钩；10、拉板；11、固定板；12、空腔；13、活动板；14、上层板；15、下层板；16、漏水孔；17、集水腔；18、出水口；19、集水槽；20、大型餐具储藏柜；21、橱柜主体；22、内分割抽屉；23、储物抽屉；24、排水槽；25、排水管。

具体实施方式

下面结合附图对本实用新型作进一步的说明。本实用新型的实施方式包括但不限于下列实施例。

如图1-图5所示，具有内分割结构的橱柜，包括橱柜主体21，橱柜主体21设置有大型餐具储藏柜20、内分割抽屉22及储物抽屉23，所述内分割抽屉22包括一个拉板10、一个底板3和三个侧板1，一个拉板10、一个底板3和三个侧板1围合构成容纳腔，三个所述侧板1内侧均设置有滑槽4，所述容纳腔内还设置有多个横向和纵向设置的横向分隔板7和纵向分隔板2，纵向分隔板2两端设置有纵向滑轮5，纵向滑轮5与所述侧板1的滑槽4配合，构成纵向分隔板2沿滑槽4横向移动的活动结构，所述纵向分隔板2两侧面设置有纵向滑槽6，所述横向分隔板7设置在任意两个相邻的纵向分隔板2之间，所述横向分隔板7两端均设置有横向滑轮8，横向滑轮8与所述纵向滑槽6配合，构成横向分隔板7沿纵向滑槽6移动的活动结构；所述横向分隔板7为长度可调的夹层板结构，所述横向分隔板7上端还设置有钩挂在纵向分隔板2上端的挂钩9。

本实施例的大型餐具储藏柜20、内分割抽屉22及储物抽屉23中，大型餐具储藏柜20可以存储锅、盆、筲箕等体积较大的大型餐具，而储物抽屉23则可以放置面粉、干货、油、调料等厨房用品。

本实施例的主要发明点在于内分割抽屉22，内分割抽屉22使用前先根据需要设置多个纵向分隔板2，并调节相邻两个纵向分隔板2的间距，然后再在相邻两个纵向分隔板2之间设置多个横向分隔板7，多个横向分隔板7之间间距可调，调节好的横向分隔板7和纵向分隔板2通过挂钩9定位相互卡紧，即可放置所需的餐具、调料或其它厨房用品。

本实施例横向分隔板7和纵向分隔板2的设置位置可调，可根据用户需求调整间距，从而分割出不同宽度和长度的分割空间，可用于不同类型，大小的餐具用品使用，并且分类有序规则，方便取放和保存。

本实施例的纵向分隔板2可沿滑槽4横向移动，横向分隔板7可沿纵向滑槽6移动，从而可以方便的调节彼此的间距大小，满足不同的设置需求，更能适应客户的需求。

优选的，所述横向分隔板7包括固定板11和活动板13，固定板11内设置有空腔12，活动板13一端卡在空腔12内且活动板13另一端位于空腔12外，所述活动板13可在空腔12内横向移动，所述固定板11左侧和活动板13位于空腔12外的一端的中部均设置所述横向滑轮8，所述活动板13位于空腔12外的一端上部设置所述挂钩9。活动板13可根据两个纵向分隔板2的间距调节其伸出的距离，从而能够用于不同宽度的尺寸需求，且在安装好后通过挂钩9固定，不仅可以防止活动板13和固定板11相对移动，同时还能起到固定作用，避免横向分隔板7在使用时出现转动，影响使用。

为了增大抽屉使用面积和增加更多的放置空间，所述相邻的两个平行的纵向分隔板2和侧板1之间同样设置有横向分隔板7。从而可以增加抽屉内的使用面积，并且可以分割出更多的空间用于放置餐具等。

而为了保证抽屉能够更好的干燥餐具，放置洗刷后直接放置而在抽屉内部形成积水，所述底板3包括上层板14和下层板15共两层结构，所述上层板14上设置有多个漏水孔16，所述下层板15上端设置有集水腔17，集水腔17下端面为倾斜面，所述下层板15在集水腔17下端面的低端设置有出水口18，所述下层板15外侧位于出水口18处还设置有集水槽19。

本实施例的底板3设置上层板14和下层板15共两层结构，上层板14的积水通过漏水孔16进入集水腔17内，并通过倾斜面从出水口18排出，排出的积水通过集水槽19收集。

优选的，所述橱柜主体21内侧位于集水槽19下端还设置有排水槽24，排水槽24一端连接有排水管25。集水槽19收集的积水通过排水槽24送入排水管25，排水管25将水直接送入下水道排出，可防止抽屉内积水，保持内部干燥，避免餐具绣化或者调料等回潮。

如上所述即为本实用新型的实施例。前文所述为本实用新型的各个优选实施例，各个优选实施例中的优选实施方式如果不是明显自相矛盾或以某一优选实施方式为前提，各个优选实施方式都可以任意叠加组合使用，所述实施例以及实施例中的具体参数仅是为了清楚表述实用新型人的实用新型验证过程，并非用以限制本实用新型的专利保护范围，本实用新型的专利保护范围仍然以其权利要求书为准，凡是运用本实用新型的说明书及附图内容所作的等同结构变化，同理均应包含在本实用新型的保护范围内。
