一种餐炉的制作方法

本发明涉及一种餐炉。

背景技术：

现有的餐炉如现在市场普遍使用的一款产品，专利公告号为CN102406407A的专利中，使用摩擦式旋转单向阻尼方式其机构比较复杂，成本较高；由于不能拆卸，摩擦体磨损和单向轴损坏后无法更换影响产品寿命。

现在市场普遍使用的另一款产品，专利公告号为CN101617904A虽然机构简单，但由于不能拆卸,摩擦芯磨损后不能更换，影响使用寿命。另外工作腔口部向外，摩擦芯大端面暴露出外面，既不美观又不便于清洁卫生。

技术实现要素：

为了克服现有餐炉的不足，本发明提供了一种机构简单，摩擦件可以更换，外型美观便于清洁卫生，成本较低使用寿命长的餐炉。

本发明为了解决上述技术问题，采用的技术方案为：

一种餐炉，包括外框架1、内框架2和餐炉盖3，所述的餐炉盖3上设置有摆动叉4，所述的摆动叉4上设置有轴销5，其特征在于：所述的外框架1、内框架2之间设置中轴8，所述的中轴8上设置有旋转套6，所述的旋转套6套在摩擦体7的外周，所述的摩擦体7与外框 架1固定，所述的旋转套6内侧设置有簧片10，所述的簧片10抵触在摩擦体7的外表面上；所述的旋转套6上设置有缺口槽13，所述的缺口槽13与所述的摆动叉4上的轴销5配合。

进一步，所述的摩擦体7的外表面包括若干段圆弧面。

再进一步，所述的圆弧面包括弧度有差异的第一弧面14和第二弧面15。

更进一步，所述的摩擦体7通过固定螺母片9连接外框架1，固定螺母片9固定在外框架1上，摩擦体7与固定螺母片9键连接；所述的中轴8通过固定螺母片9连接外框架1，所述的中轴8上设置有外螺纹11，所述的螺母片9上设置有内螺纹12，所述的外螺纹11与所述的内螺纹12配合。

所述的摩擦体7与固定螺母片9键连接的具体形式是：所述的螺母片9上设置有多边体16，所述的摩擦体7上设置有多边槽17，所述的多边体16与所述的多边槽17配合。

固定螺母片9与摩擦体7也可以采取其他结构形式形成键连接。中轴8与固定螺母片9之间也可以采取焊接等方式连接。

所述的螺母片固定外框架上，所述的螺母片的多边体与所述的摩擦体上的多边槽配合，所述的摩擦体不能旋转；使用时转动餐炉盖，所述的摆动叉上的轴销推动所述的旋转套旋转，所述的旋转套上的簧片与所述的摩擦体上的第一弧面、第二弧面配合，得到需要的摩擦阻力和餐炉盖开合的位置。

本发明的有益效果是：中轴采用螺纹连接，拆卸方便，可以更换 易损件，使用寿命长；摩擦体在旋转套内不外露，外形美观，便于清洁卫生。

附图说明

图1是本发明的外形示意图。

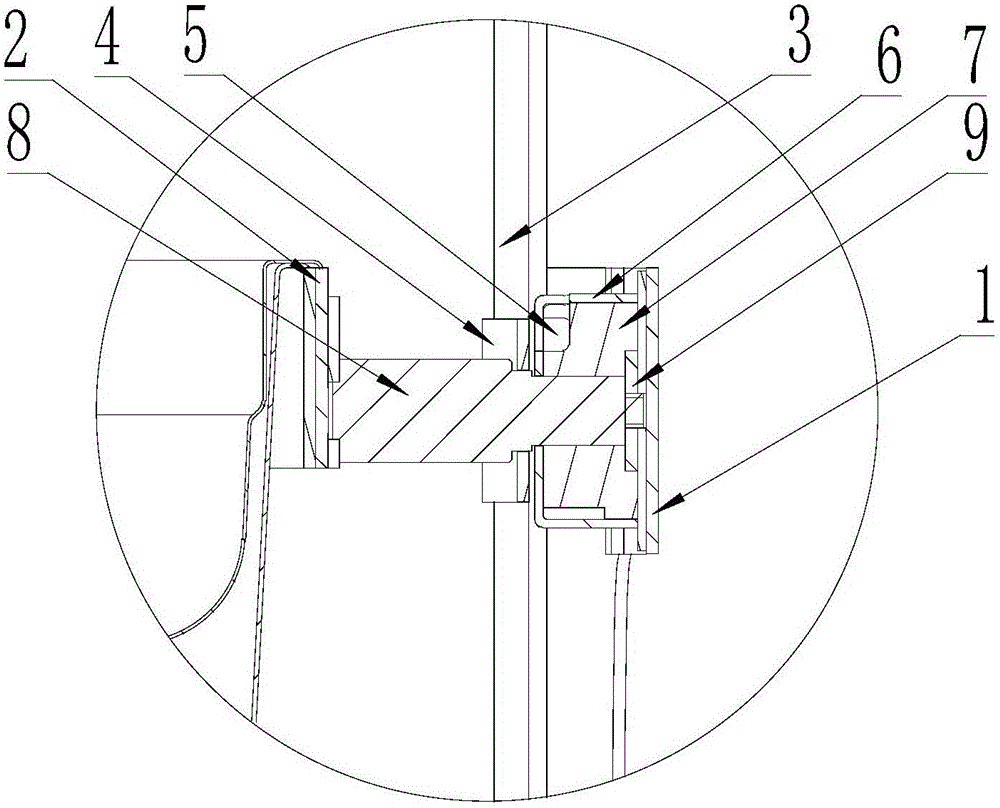

图2是本发明的结构剖视图。

图3是本发明的结构分解图。

图4是本发明的中轴正视图。

图5是本发明的旋转套的结构示意图。

图6是本发明的摩擦体结构示意图。

图7是本发明的螺母片的结构示意图。

具体实施方式：

下面结合附图对本发明做进一步描述。

参照图1～图7，一种餐炉，包括外框架1、内框架2和餐炉盖3，所述的餐炉盖3上设置有摆动叉4，所述的摆动叉4上设置有轴销5，其特征在于：所述的外框架1、内框架2之间设置中轴8，所述的中轴8上设置有旋转套6，所述的旋转套6套在摩擦体7的外周，所述的摩擦体7与外框架1固定，所述的旋转套6内侧设置有簧片10，所述的簧片10抵触在摩擦体7的外表面上；所述的旋转套6上设置有缺口槽13，所述的缺口槽13与所述的摆动叉4上的轴销5配合。

进一步，所述的摩擦体7的外表面包括若干段圆弧面。

再进一步，所述的圆弧面包括弧度有差异的第一弧面14和第二弧面15。

更进一步，所述的摩擦体7通过固定螺母片9连接外框架1，固定螺母片9固定在外框架1上，摩擦体7与固定螺母片9键连接；所述的中轴8通过固定螺母片9连接外框架1，所述内的中轴8上设置有外螺纹11，所述的螺母片9上设置有内螺纹12，所述的外螺纹11与所述的内螺纹12配合。

所述的摩擦体7与固定螺母片9键连接的具体形式是：所述的螺母片9上设置有多边体16，所述的摩擦体7上设置有多边槽17，所述的多边体16与所述的多边槽17配合。

固定螺母片9与摩擦体7也可以采取其他结构形式形成键连接。中轴8与固定螺母片9之间也可以采取焊接等方式连接。

所述的螺母片9固定外框架1上，所述的螺母片9的多边体16与所述的摩擦体7上的多边槽17配合，所述的摩擦体7不能旋转；使用时转动餐炉盖3，所述的摆动叉4上的轴销5推动所述的旋转套6旋转，所述的旋转套6上的簧片10与所述的摩擦体7上的第一弧面14、第二弧面14配合，得到需要的摩擦阻力和餐炉盖开合的位置。

本说明书实施例所述的内容仅仅是对发明构思的实现形式的列举，本发明的保护范围不应当被视为仅限于实施例所陈述的具体形式，本发明的保护范围也及于本领域技术人员根据本发明构思所能够想到的等同技术手段。
