一种自由组合柜的制作方法

本实用新型涉及柜子组装技术领域，具体为一种自由组合柜。

背景技术：

每个家庭的一般储物容器就是柜子，目前柜子的制成，一般柜子都是结构固定，若单面损坏必须整柜更换，造成了浪费，并且这种柜子价格比较昂贵，占地面积大，比较浪费空间，还有一些柜子例如铁柜，一般以焊接方式连接，收藏或搬运非常麻烦。

技术实现要素：

本实用新型的目的在于提供一种自由组合柜，它可以根据使用者需要安装多层，结构灵活、稳固，组装简单、易学，有损坏可单片更换，并且收藏、搬运方便，能有效解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种自由组合柜，包括组合柜本体，所述组合柜本体包括连接横板、隔板、门板、第一门板修饰条、把手、柜脚，所述连接横板上边缘和下边缘分别设置有第一插槽和第二插槽；所述隔板上端和下端分别设置有第一插销和第二插销，所述第一插槽与第二插销配合连接，且第二插槽与第一插销配合连接，所述门板上端和下端均设置有卡槽，所述第一门板修饰条中部设置有卡板，且卡槽与卡板配合连接，所述门板下端固定安装有第二门板修饰条，且门板上端与门板第一门板修饰条通过卡槽连接，所述把手设置有第二连接件，且把手通过第二连接件安装在第一门板修饰条的端部，所述门板左端设置有圆筒，且门板通过旋转连接件安装在连接横板前端，所述连接横板底部设置有第三连接件，所述柜脚顶端设置有第四连接件，且柜脚通过第四连接件安装在连接横板底部。

优选的，所述门板与门板通过门板连接条连接。

优选的，所述柜角采用第一柜脚和第二柜脚中的一种，且第二柜脚设置在柜子组合处底端。

优选的，所述组合柜本体顶部设置有盖板，且盖板上表面为光滑面。

与现有技术相比，本实用新型的有益效果是：本实用新型可以根据使用者需要安装多层，结构灵活、稳固，组装简单、易学，有效地减少了柜子的占地面积，并且有损坏可单片更换，省去了不必要的浪费收藏、搬运方便。

附图说明

图1为本实用新型一种自由组合柜的主体结构示意图；

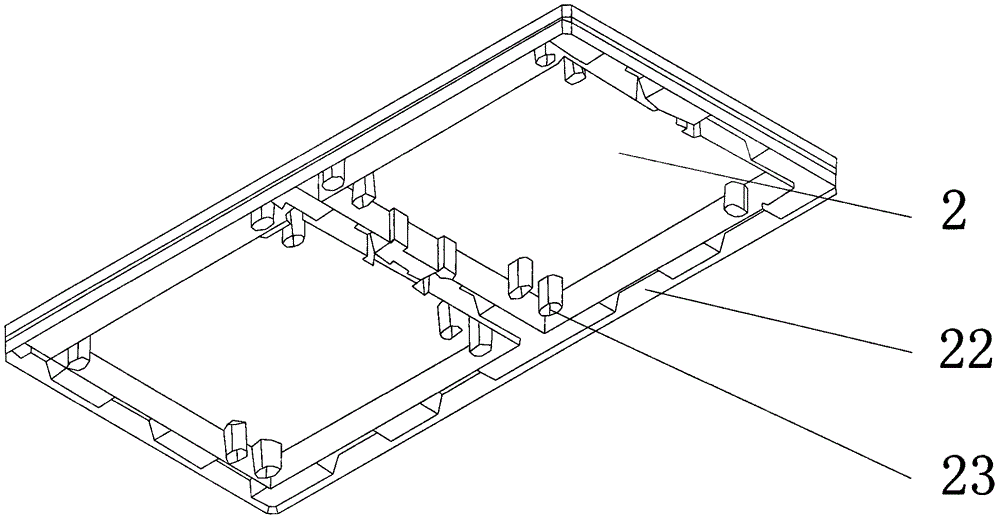

图2为本实用新型一种自由组合柜的连接横板主体意图；

图3为本实用新型一种自由组合柜的连接横板俯视图；

图4为本实用新型一种自由组合柜的隔板结构示意图；

图5为本实用新型一种自由组合柜的门板结构示意图；

图6为本实用新型一种自由组合柜的第一门板修饰条结构示意图；

图7为本实用新型一种自由组合柜的第二门板修饰条结构示意图；

图8为本实用新型一种自由组合柜的门板连接条结构示意图；

图9为本实用新型一种自由组合柜的把手结构示意图；

图10为本实用新型一种自由组合柜的盖板结构示意图；

图11为本实用新型一种自由组合柜的第一柜脚结构示意图；

图12为本实用新型一种自由组合柜的第二柜脚结构示意图；

图13为本实用新型一种自由组合柜的旋转连接件结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-13，本实用新型提供的一种实施例：一种自由组合柜，包括组合柜本体，组合柜本体1包括连接横板2、隔板3、门板4、第一门板修饰条5、把手7、柜脚8，连接横板2上边缘和下边缘分别设置有第一插槽21和第二插槽22；隔板3上端和下端分别设置有第一插销31和第二插销32，第一插槽21与第二插销32配合连接，且第二插槽22与第一插销31配合连接， 门板4上端和下端均设置有卡槽41，第一门板修饰条5中部设置有卡板，且卡槽41与卡板54配合连接，门板4下端固定安装有第二门板修饰条51，且第一门板修饰条5端部设置有第一连接件53，把手7设置有第二连接件71，且把手7通过第二连接件71安装在第一门板修饰条5的端部，门板4左端设置有圆筒42，且门板4通过旋转连接件9安装在连接横板2前端，连接横板2底部设置有第三连接件23，柜脚8顶端设置有第四连接件81，且柜脚8通过第四连接件81安装在连接横板2底部。

门板4与门板4通过门板连接条52连接，在组合柜上下柜门采用一个把手7开启时，采用门板接条7连接柜门，且把手7安装在门板连接条52上

柜脚8采用第一柜脚82和第二柜脚83中的一种，且第二柜脚83设置在柜子组合处底端。在组合柜组装双纵列时，底部连接处采用第二柜角83。

组合柜本体1顶部设置有盖板10，且盖板10上表面为光滑面。组合柜高度不需要增加时，安装盖板10。

工作原理：组合柜自由组合时，连接横板底部安装柜脚，侧面以及后面安装隔板，门板通过旋转固定件安装在连接横板前端，把手通过连接件安装修饰条端部，使用者可根据自己的需求加高组合柜高度，每层之间用连接横板隔开。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
