T形屏风的制作方法

本实用新型涉及一种屏风，尤其是一种T形屏风。

背景技术：

屏风办公桌便于使用灯具、电话和笔记本电脑等，在办公室内得到广泛应用，可是现有的屏风存在一些不足之处，如，屏风安装比较复杂，安装工序多，成本高，还存在漏光现象。

技术实现要素：

本实用新型的目的是解决现有技术的不足，提供一种T形屏风。

本实用新型的一种技术方案：

一种T形屏风，包括第一屏风板，第二屏风板和第三屏风板，第二屏风板分别与第一屏风板和第三屏风板呈90度转角，第二屏风板分别与第一屏风板，第三屏风板通过连接组件连接，连接组件包括与每一屏风板侧边缘连接的型材件、两通柱，安装于两通柱底部以支撑两通柱的脚垫，安装于两通柱顶部以覆盖两通柱的顶盖以及封盖；封盖用于覆盖第一屏风板和第三屏风板边缘的型材件；通柱相邻两侧面沿通柱长度方向分别设有第一卡槽，型材件具有插槽以及位于插槽相对两侧的二抵顶板，插槽的相对两内侧面相向延伸形成两板条，板条的自由端延伸有插入第一卡槽内的凸条，凸条插入第一卡槽内时，型材件内侧的一抵顶板抵顶于通柱外围，T形屏风还包括穿于脚垫且支撑脚垫的脚垫扣，脚垫扣包括一螺纹杆以及设置于螺纹杆的一端且支撑脚垫的头座。

一种优选方案是通柱侧面向外延伸有第一延伸板以及与第一延伸板平行的第二延伸板，第二延伸板向第一延伸板方向延伸第三延伸板，第一延伸板与第三延伸板之间形成一缺口，第一卡槽由第一延伸板，第三延伸板和第二延伸板围成；抵顶板，板条和凸条形成槽口，凸条插入第一卡槽内时，第一延伸板插入型材件内侧的槽口内。

一种优选方案是封盖包括包覆板，每一包覆板侧边缘延伸有第四延伸板，第四延伸板延伸有插入型材件外侧槽口内的第六延伸板。

一种优选方案是第四延伸板的自由端向内延伸有第五延伸板，第四延伸板，第五延伸板和包覆板围成第二卡槽，脚垫包括支撑面，位于支撑面上的第一插脚和第二插脚，第一插脚插入第一卡槽内，第二插脚用于插入第二卡槽内。

一种优选方案是顶盖包括覆盖板，位于覆盖板内侧的第三插脚和第四插脚，第三插脚插入第一卡槽内，第四插脚用于插入第二卡槽内。

一种优选方案是通柱的中心设有与螺纹杆对应的安装孔。

一种优选方案是型材件还包括包裹屏风板侧边缘的包裹板以及由包裹板向外并列延伸的二侧板，抵顶板由侧板的自由端向外延伸，板条由侧板的自由端侧向相向延伸。

一种优选方案是顶盖和脚垫分别为T形。

综合上述技术方案，本实用新型的有益效果：结构简单、紧凑，安装方便、快捷，实用性强，不存在漏光现象。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征和优点能够更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。

附图说明

图1是本实用新型中第一屏风板与型材件连接时的示意图。

图2是本实用新型中通柱与型材件连接时的示意图。

图3是本实用新型中封盖与型材件连接时的示意图。

图4是本实用新型中通柱与型材件分解时的示意图。

图5是本实用新型的分解图。

图6是本实用新型中通柱的示意图。

图7是本实用新型中封盖的示意图。

图8是本实用新型中顶盖的示意图。

图9是本实用新型中脚垫的示意图。

图10是本实用新型的示意图。

图11是本实用新型除去顶盖时的俯视图。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面结合附图对本实用新型做进一步描述。

如图1至图11所示，一种T形屏风，包括第一屏风板101，第二屏风板102和第三屏风板103，第二屏风板102分别与第一屏风板101和第三屏风板103呈90度转角，第二屏风板102分别与第一屏风板101，第三屏风板103通过连接组件连接。连接组件包括与每一屏风板10侧边缘连接的型材件20、两通柱30，安装于两通柱底部以支撑两通柱30的脚垫60，安装于两通柱30顶部以覆盖两通柱30的顶盖50以及封盖40，封盖40用于覆盖第一屏风板101和第三屏风板103边缘的型材件20。通柱30相邻两侧面沿通柱30长度方向分别设有第一卡槽301，型材件20具有插槽201以及位于插槽201相对两侧的二抵顶板202，插槽201的相对两内侧面相向延伸形成两板条203，板条203的自由端延伸有插入第一卡槽301内的凸条204，凸条204插入第一卡槽301内时，型材件20内侧的一抵顶板202抵顶于通柱30外围，T形屏风还包括穿于脚垫60且支撑脚垫60的脚垫扣70，脚垫扣70包括一螺纹杆以及设置于螺纹杆的一端且支撑脚垫60的头座。

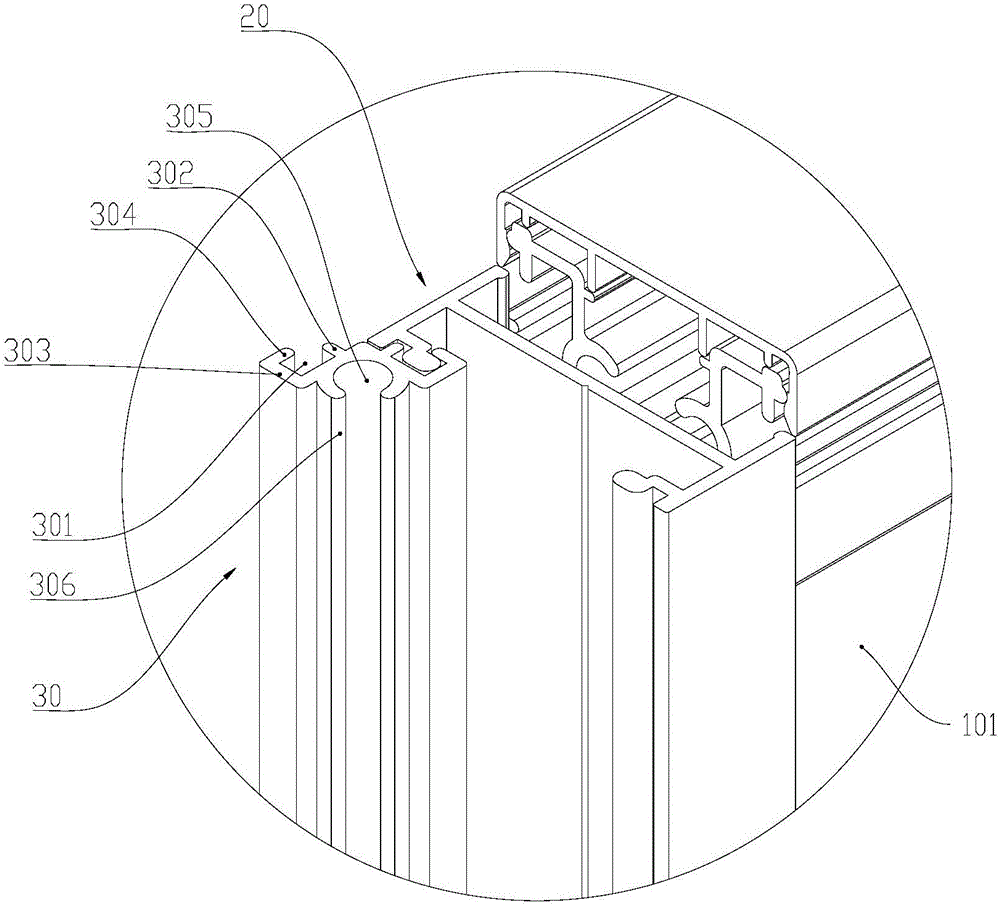

具体地，如图2，图4、图5和图11所示，通柱30侧面向外延伸有第一延伸板302以及与第一延伸板302平行的第二延伸板303，第二延伸板303向第一延伸板302方向延伸第三延伸板304，第一延伸板302与第三延伸板304之间形成一缺口，第一卡槽301由第一延伸板302，第三延伸板304和第二延伸板303围成，通柱30的中心设有与螺纹杆对应的安装孔305，通柱30内侧相邻两面沿长度方向设有安装条306，安装条306围成安装孔305，安装条306于面向通柱30的内部的侧面开设有缺口，通柱30的一侧与第一屏风板101上的型材件20卡接，另一侧与第二屏风板102一侧的型材件20卡接；另一通柱30的一侧与第二屏风板102的型材件20卡接，另一侧与第三屏风板103一侧的型材件20卡接。如图1和图2所示，抵顶板202，板条203和凸条204形成槽口205，凸条204插入第一卡槽301内时，第一延伸板302插入型材件20内侧的槽口205内。

如图5、图7和图11所示，封盖40用于覆盖第一屏风板101和第三屏风板103边缘的型材件20。封盖40包括包覆板401，每一包覆板401侧边缘延伸有第四延伸板402，第四延伸板402表面延伸有插入型材件20外侧槽口205内的第六延伸板404，第六延伸板404插入型材件20外侧的槽口205内时，第四延伸板402分别抵接型材件20外侧的抵顶板202和凸条204。包覆板402的自由端向内延伸有第五延伸板403，包覆板402，第五延伸板403和包覆板401围成第二卡槽405。

如图8、图9和图11所示，脚垫60包括支撑面601，位于支撑面601上的第一插脚602和第二插脚603，第一插脚602插入第一卡槽301内，第二插脚603用于插入第二卡槽405内。顶盖50包括覆盖板501，位于覆盖板501内侧的第三插脚502和第四插脚503，第三插脚502插入第一卡槽301内，第四插脚503用于插入第二卡槽405内。顶盖50和脚垫60分别为T形。

如图1至图4所示，型材件20还包括包裹屏风板10侧边缘的包裹板206以及由包裹板206向外并列延伸的二侧板207，抵顶板202由侧板207的自由端向外延伸，板条203由侧板207的自由端侧向相向延伸。

以上是本实用新型的具体实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也视为本实用新型的保护范围。
