人力资源档案管理储存装置的制作方法

本实用新型涉及教学辅助用具，具体来说，是人力资源档案管理储存装置。

背景技术：

目前还有相当一部分高校档案管理工作人员并没有意识到高校档案管理工作的必要性和重要性，很多学校仍旧认为高效工作的重点是教师的科研成果以及学生的就业和考试成果，对一些基础设施建设不太重视，档案管理工作也属于那些不被重视的部分。

在高校的档案管理工作之中，档案管理工作包括对档案资料的收集整理以及分类保管等，需要大量的劳动力及投入大量的时间来完成这些繁琐的工作。

但是现有的高校档案管理存在以下不足，没有考虑档案管理柜的防火性能。如果发生火灾，会给档案管理工作造成阻碍。

技术实现要素：

本实用新型目的是旨在提供了一种拆卸方便，防火性能高的组合式的人力资源档案管理储存装置。

为实现上述技术目的，本实用新型采用的技术方案如下：

人力资源档案管理储存装置，包括储存柜和位于储存柜上方的资料架，所述储存柜包括面板，底板，分层板，用于连接面板和底板的侧板，所述面板、底板和侧板共同围成第一矩形框，所述侧板包括内层侧板和外层侧板，所述外层侧板为防火层，所述内层侧板设有第一滑槽，所述分层板为方形板，所述分层板两侧设有用于在第一滑槽上滑动的第一凸起；所述资料架包括底架、左侧架、右侧架、前侧架、后侧架和L形分隔架，所述底架左侧连接左侧架，其右侧连接右侧架，所述底架后侧连接后侧架，所述底架前侧连接前侧架，所述左侧架、右侧架、前侧架和后侧架共同围成第二矩形框，所述L形分隔架横边连接底架，其竖边连接后侧架；所述底架上设有第一通孔，所述面板上设有第二通孔，所述底架和面板通过内置式双头螺栓连接。

采用上述技术方案的实用新型，第一，储存柜采用防火层，能够有效提高储存柜的阻燃性，提高储存柜的防火性能；第二，底架和面板通过内置式双头螺栓连接，安装拆卸储存柜和资料架方便；第三，采用组合式的储存柜和资料架，档案室内资料的储存方式更灵活。

进一步限定，所述底架上设有橡胶软垫。

采用橡胶软垫，能有效隐藏双头螺栓，避免刮坏纸质资料。

进一步限定，所述储存柜长400mm，宽300mm，高700mm；所述资料架长400mm，宽300mm，高220mm。

进一步限定，所述前侧架高90mm，所述后侧架高220mm。

采用700mm高的储存柜更便于储存资料。

本实用新型相比现有技术，可靠性高、存储量大、保密性好。

附图说明

本实用新型可以通过附图给出的非限定性实施例进一步说明；

图1为本实用新型人力资源档案管理储存装置正视图；

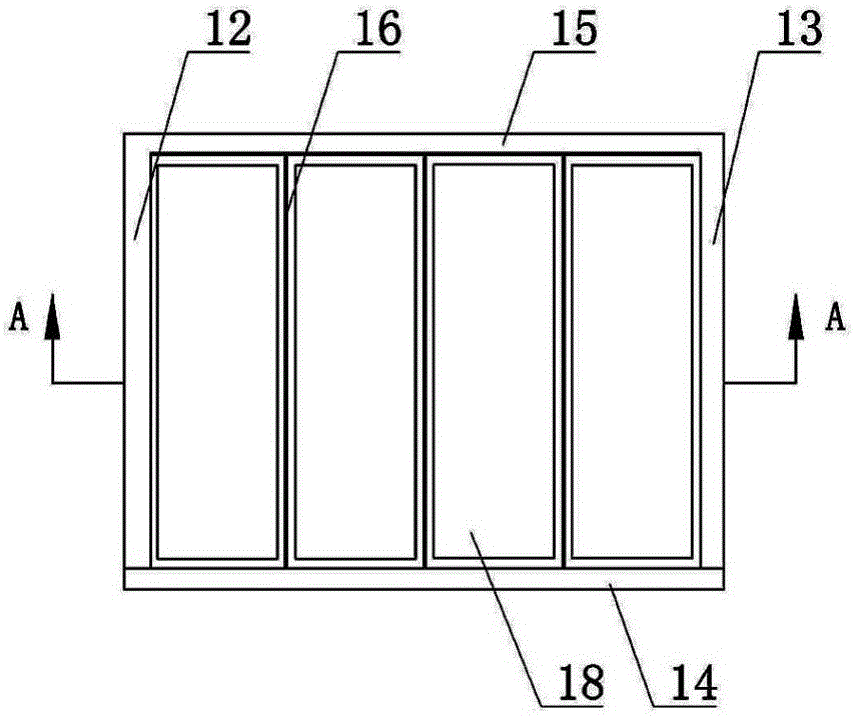

图2为本实用新型人力资源档案管理储存装置俯视图；

图3为图2中A-A剖面视图；

图4为图3中A的局部放大图；

图5为图3中B的局部放大图；

主要元件符号说明如下：

储存柜1，资料架2，面板3，底板4，分层板5，侧板6，内层侧板7，外层侧板8，第一滑槽9，第一凸起10，底架11，左侧架12，右侧架13，前侧架14，后侧架15，L形分隔架16，双头螺栓17，橡胶软垫18。

具体实施方式

为了使本领域的技术人员可以更好地理解本实用新型，下面结合附图和实施例对本实用新型技术方案进一步说明。

如图1，图2，图3，图4，图5所示，人力资源档案管理储存装置，包括储存柜1和位于储存柜1上方的资料架2，储存柜1包括面板3，底板4，分层板5，用于连接面板3和底板4的侧板6，面板3、底板4和侧板6共同围成第一矩形框，侧板6包括内层侧板7和外层侧板8，外层侧板8为防火层，内层侧板7设有第一滑槽9，分层板5为方形板，分层板5两侧设有用于在第一滑槽9上滑动的第一凸起10；资料架2包括底架11、左侧架12、右侧架13、前侧架14、后侧架15和L形分隔架16，底架11左侧连接左侧架12，其右侧连接右侧架13，底架11后侧连接后侧架15，底架11前侧连接前侧架14，左侧架12、右侧架13、前侧架14和后侧架15共同围成第二矩形框，L形分隔架16横边连接底架11，其竖边连接后侧架15；底架11上设有第一通孔，面板3上设有第二通孔，底架11和面板3通过内置式双头螺栓17连接。

优选实施方案中，底架11上设有橡胶软垫18。

储存柜1长400mm，宽300mm，高700mm；资料架2长400mm，宽300mm，高220mm。

前侧架14高90mm，后侧架15高220mm。

以上对本实用新型提供的人力资源档案管理储存装置进行了详细介绍。具体实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
