带火灾应急装置的书柜的制作方法

本实用新型涉及一种书柜，特别是一种带火灾应急装置的书柜。

背景技术：

校园火灾是危害学生生命的重要因素之一，然而现有的学校防火设施不够齐全，在面对灾害时难以提供给学生有效的逃生工具，容易造成难以挽回的后果。

技术实现要素：

本实用新型的目的在于提供一种带火灾应急装置的书柜，当火灾发生时，其能提供有效的应急逃生工具。

本实用新型的目的通过如下技术方案实现：一种带火灾应急装置的书柜，它包括柜体，所述柜体一侧间隔固设有若干隔板，柜体另一侧设有火灾应急安全柜，所述火灾应急安全柜包括储水箱、用于放置储水箱的第一腔体、用于放置毛巾的第二腔体以及用于将火灾应急安全柜封闭的安全柜门。

较之现有技术而言，本实用新型的优点在于：

1.设置火灾应急安全柜，当火灾发生时，将安全柜门打开，取出第二腔体内的毛巾，并将储水箱内的水倒在毛巾上，作为一个临时逃生用的口罩，有效避免了学生在逃生过程中吸入有害气体。

2.插轨和滑道的设置不仅便于储水箱的取出，而且对储水箱起到一定的限位作用，避免柜体在搬运过程中，储水箱被损坏。

附图说明

图1是本实用新型一种带火灾应急装置的书柜实施例的结构示意图。

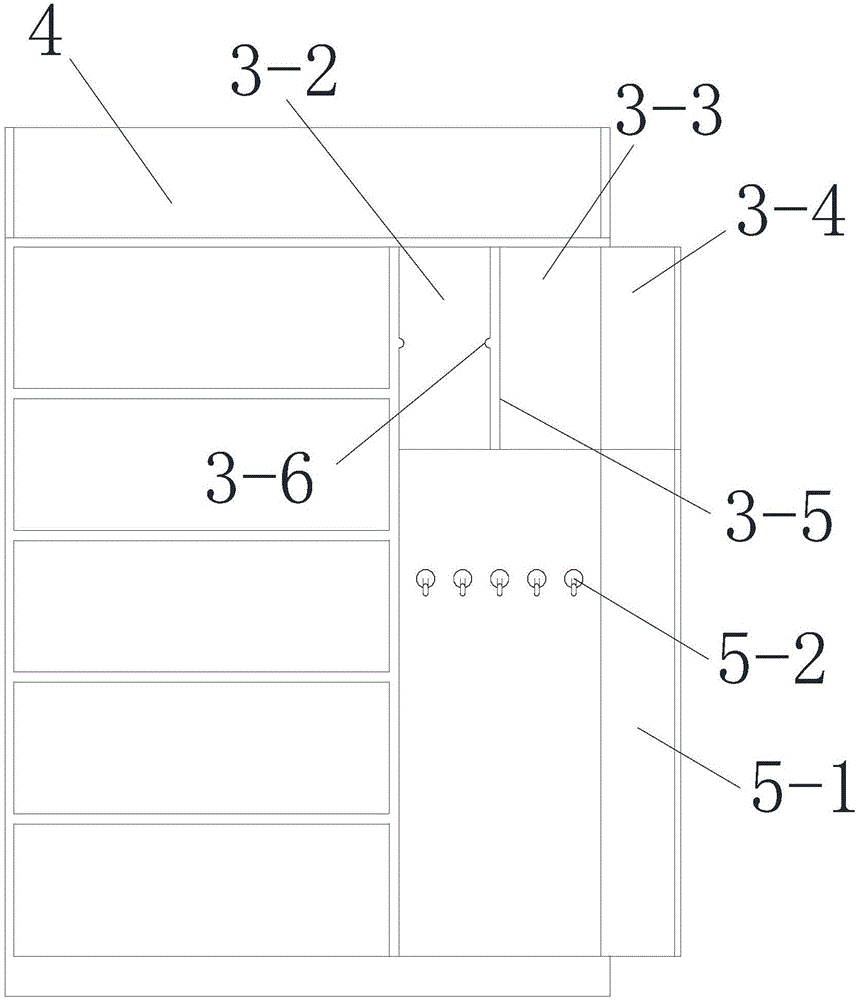

图2是带火灾应急装置的书柜开启状态的结构示意图。

图3是带火灾应急装置的书柜的侧视图。

图4是储水箱的结构示意图。

图5是储水箱的侧视图。

标号说明：1柜体、2隔板、3火灾应急安全柜、3-1储水箱、3-2第一腔体、3-3第二腔体、3-4安全柜门、3-5内隔板、3-6插轨、3-7滑道、3-8拉手、3-9盖体、4书籍放置层、5卫生柜、5-1卫生柜门、5-2挂钩。

具体实施方式

下面结合说明书附图和实施例对本

技术实现要素：
进行详细说明：

如图1至图5所示为本实用新型提供的一种带火灾应急装置的书柜的实施例示意图。

一种带火灾应急装置的书柜，它包括柜体1，所述柜体1一侧间隔固设有若干隔板2，柜体1另一侧设有火灾应急安全柜3，所述火灾应急安全柜3包括储水箱3-1、用于放置储水箱3-1的第一腔体3-2、用于放置毛巾的第二腔体3-3以及用于将火灾应急安全柜3封闭的安全柜门3-4。

储水箱3-1内装有纯净水。

当火灾发生时，将安全柜门3-4打开，取出第二腔体3-3内的毛巾，并将储水箱3-1内的水倒在毛巾上，作为一个临时逃生用的口罩，有效避免了学生在逃生过程中吸入有害气体。

所述火灾应急安全柜3通过内隔板3-5分隔成第一腔体3-2和第二腔体3-3；所述第一腔体3-2两对应侧壁上设有插轨3-6，所述储水箱3-1上设有与插轨3-6配合的滑道3-7。

插轨3-6和滑道3-7的设置不仅便于储水箱3-1的取出，而且对储水箱3-1起到一定的限位作用，避免柜体1在搬运过程中，储水箱3-1被损坏。

所述储水箱3-1的外侧壁设有拉手3-8，且其上设有一个出水口，出水口处通过盖体3-9旋紧密封。

所述安全柜门3-4通过一次性锁具锁紧固定。

所述火灾应急安全柜3下侧还设有卫生柜5，所述卫生柜5上设有卫生柜门5-1。

所述卫生柜5的内侧壁上固设有若干挂钩5-2。挂钩5-2用于挂设扫把、拖把之类的清洁工具。

所述柜体1上端部设有由三片挡板围合而成的书籍放置层4。
