一种毛刷履带鞋底感应清洁机的制作方法

本实用新型属于日常生活用品技术领域，具体涉及一种毛刷履带鞋底感应清洁机。

背景技术：

鞋底清洁机是一种将各种凹凸不平的鞋底清理干净的设备，因此与进门换鞋套相比能够有效节约资源，而且避免二次公共污染，是节能环保的清洁用品。

目前常见的鞋底清理机大多是采用多个并排的毛刷滚筒转动的方式来对鞋底进行清洁，然而毛刷滚筒只能清理鞋底灰尘较少的情况，如果鞋底污渍较多，甚至带有较多的泥土，这时候就往往存在清理不干净的问题。同时，毛刷上的污渍泥土又比较难以清理，虽然有的设备上会设置有水槽，让毛刷滚筒在滚动的过程中在水槽中对自我进行清洗，但是更换水槽的水时就比较麻烦。而且，目前市面上许多鞋底清理机在需要对其进行检修时又要去找工具，存在麻烦不方便的问题。

为此，研发一种清洁高效，便于更换洗涤废水的毛刷履带鞋底感应清洁机是解决上述问题的关键。

技术实现要素：

本实用新型的目的在于提供一种毛刷履带鞋底感应清洁机。

本实用新型的目的是这样实现的，包括底座、支架、清理机构、盛水槽、驱动电机，所述的支架设置于底座上，所述的清理机构的一侧与支架的顶端活动连接，使清理机构呈倾斜状，所述的盛水槽设置于清理机构下方的底座上，所述的驱动电机与清理机构连接。

与现有技术相比，本实用新型具有以下技术效果：

1、本实用新型采用毛刷清洁履带，具有鞋底清洗效率高、清洗洁净的优点，有效解决了普通滚筒毛刷清理鞋底不彻底的问题；

2、本实用新型在毛刷清洁履带下方设置有盛水槽、清洁梳，能有效清理毛刷清洁履带上带有的泥土、污渍，当需要更换盛水槽的清洗废水时，只需要将固定框架的提手提起，即可将盛水槽取出快速更换洗涤水，毛刷清洁履带上的水会直接滴落在积水斗中，防止水滴落聚集在底座上；

3、本实用新型结构简单、使用方便，在清洗完鞋底后能够吸收鞋底多余的清洁水，防止设备周围积累水渍，储物箱中能够存放常用检修工具以及鞋子护理用品，在需要使用时可以随时取用。

附图说明

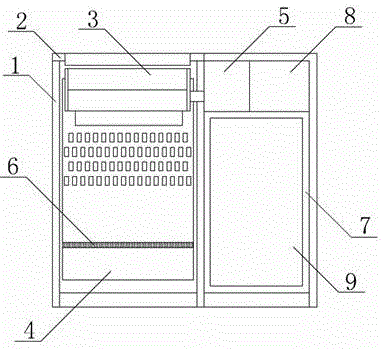

图1为本实用新型俯视结构示意图；

图2为图1将清洁机构提起后的俯视结构示意图；

图3为图1的主视结构示意图；

图4为图1的左视结构示意图；

图5为图2的左视结构示意图；

图中：1-底座，2-支架，3-清理机构，3a-固定框架，3b-主动轴，3c-托轴，3d-从动轴，3e-清洁履带，3f-积水斗，3g-积水挡板，4-盛水槽，5-驱动电机，6-清洁梳，7-储物箱，8-电源箱，9-吸水垫。

具体实施方式

下面结合附图对本实用新型作进一步的说明，但不以任何方式对本实用新型加以限制，基于本实用新型教导所作的任何变换或替换，均属于本实用新型的保护范围。

如附图1~图5所示本实用新型包括底座1、支架2、清理机构3、盛水槽4、驱动电机5，所述的支架2设置于底座1上，所述的清理机构3与支架2的顶端活动连接，使清理机构3呈倾斜状，所述的盛水槽4设置于清理机构3下方的底座1上，所述的驱动电机5与清理机构3连接，所述的盛水槽4内设置有若干污垢隔离凸台；

所述的清理机构3包括固定框架3a、主动轴3b、托轴3c、从动轴3d、清洁履带3e，鞋底感应器、积水挡板、积水斗，所述的主动轴3b、托轴3c、从动轴3d依次设置于固定框架3a内，所述的清洁履带3e跨设于主动轴3b、托轴3c、从动轴3d上，所述的鞋底感应器设置于固定框架3a上，所述的积水斗3f设置于固定框架3a上端的底部，所述的积水挡板3g设置于固定框架3a下端的底部，所述的固定框架3a一端与支架2的顶端活动连接，另一端连同从动轴3d、清洁履带3e的底部均浸入盛水槽4内，所述的驱动电机5与主动轴3b连接；

所述的盛水槽内设置有清洁梳6，所述的清洁梳6与清洁履带3e的底部相接触。

所述的固定框架3a浸入盛水槽的一端设置有提手，使固定框架3a能够从盛水槽4中被提起。

所述的清洁履带3e为毛刷清洁履带。

所述的清理机构3一侧的底座1上设置有储物箱7、电源箱8。

所述的储物箱7上设置有吸水垫9。

所述的电源箱8内设置有充电电瓶。

所述的鞋底感应器为红外线感应器。

所述的积水斗与固定框架3a之间的夹角角度为30~80°。

所述的积水挡板与固定框架3a之间的夹角角度为30~80°。

所述的盛水槽4内壁上设置有最高水位线刻度。

所述的盛水槽4上设置有防溅水盖板。

所述的固定框架3a两侧设置有挡水板。

所述的污垢隔离凸台的材料为PVC。

本实用新型工作原理和工作过程：首先当人脚踩在清洁履带3e上，然后鞋底感应器感应到鞋底时，驱动电机5启动带动主动轴3b开始转动，清洁履带3e开始移动，清洁履带3e上的毛刷从盛水槽4中带出洗涤水对鞋底进行刷洗；当清洁履带3e经过盛水槽4的清洁梳6时，清洁梳6将清洁履带3e上的污渍泥土刮掉入盛水槽4内；当鞋底清洗完毕后抬起脚，驱动电机5停止工作，然后将鞋底踩在吸水垫9上，将鞋底多余水渍清理干净。

当需要更换盛水槽4内的洗涤废水时，把固定框架3a的提手提起，将清理机构3提起，清洁履带3e 上带有的积水会顺流落入积水斗3f中，然后取出盛水槽4并换上清洁水，在将盛水槽4装回底座上，将清理机构3放下，积水斗3f中的积水会倾倒至盛水槽4中，积水挡板3g会使清理机构3放下后清洁履带3e的积水流到盛水槽4中，即完成更换洗涤水。

本实用新型的优点：本实用新型采用毛刷清洁履带，具有鞋底清洗效率高、清洗洁净的优点，有效解决了普通滚筒毛刷清理鞋底不彻底的问题；在毛刷清洁履带下方设置有盛水槽、清洁梳，能有效清理毛刷清洁履带上带有的泥土、污渍，当需要更换盛水槽的清洗废水时，只需要将固定框架的提手提起，即可将盛水槽取出快速更换洗涤水，毛刷清洁履带上的水会直接滴落在积水斗中，防止水滴落聚集在底座上；结构简单、使用方便，在清洗完鞋底后能够吸收鞋底多余的清洁水，防止设备周围积累水渍，储物箱中能够存放常用检修工具以及鞋子护理用品，在需要使用时可以随时取用。
