一种用于沙发的拉点固定件的制作方法

本实用新型属于家具领域，特别涉及一种用于沙发的拉点固定件。

背景技术：

在日常生活中，沙发是我们每家每户常见的家具之一，在现有沙发中，通过会有采用橡筋2将座包1坐面对应的点位拉深的结构设计，如图1所示，在现有结构中，橡筋在将坐面对应的点位拉深后，其尾端通常是固定在沙发的框架基础上，或者是缠绕在座包下方的弓簧6上，这样造成沙发内部结构布置显得十分凌乱。

技术实现要素：

本实用新型的发明目的在于：针对上述存在的问题，提供一种能够使沙发内部橡筋布置规整紧凑的用于沙发的拉点固定件。

本实用新型的技术方案是这样实现的：一种用于沙发的拉点固定件，所述沙发包括座包和橡筋，所述橡筋上端与座包的外层连接，将座包坐面对应的点位拉深，其下端穿过座包与固定基础连接，其特征在于：所述固定基础为设置在座包下方的拉点固定件，所述橡筋下端绕接在拉点固定件上，所述橡筋在将座包的坐面对应点位拉深的同时拉紧拉点固定件，使所述拉点固定件紧贴在座包的下端面。

本实用新型所述的用于沙发的拉点固定件，其在所述拉点固定件上设置有多个卡接槽，所述橡筋绕在卡接槽内并与拉点固定件连接固定在一起。

本实用新型所述的用于沙发的拉点固定件，其所述卡接槽为由内向外宽度逐渐缩小的收口结构。

本实用新型所述的用于沙发的拉点固定件，其在所述拉点固定件中心处设置有通孔。

本实用新型所述的用于沙发的拉点固定件，其所述拉点固定件整体呈圆形，所述卡接槽沿径向设置，所述多个卡接槽以拉点固定件的中点为圆心均匀分布。

本实用新型所述的用于沙发的拉点固定件，其所述拉点固定件整体呈多边形，所述卡接槽沿多边形的端点处向中点延伸设置。

通过将本实用新型的拉点固定件设置在沙发座包下方，能够使穿过座包的橡筋绕接在拉点固定件上，利用橡筋的弹力将拉点固定件紧贴在座包的下端面，从而避免沙发内部的橡筋凌乱的拉结或缠绕以及橡筋达到拉伸极限时，影响弓簧和海绵的回弹力和坐感的情况，从而达到：1.标准统一，通过拉点固定件的运用，统一材质标准为橡筋，统一规范操作方式；2.固定件的运用，拉点不错位，受力均匀；3.保证座包海绵回弹率；4.减少枪钉用量，减少飞钉情况； 5.提高底部内架的整洁美观，提升价值感和产品品牌度。

附图说明

图1是现有沙发结构中橡筋的拉结示意图。

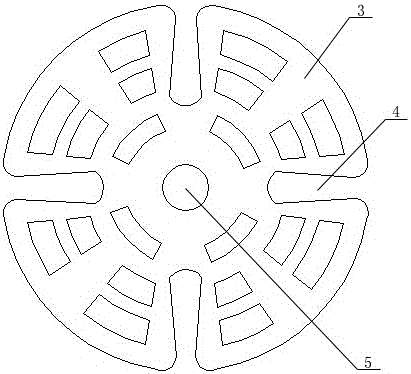

图2是本实用新型的结构示意图。

图3是橡筋绕接在本实用新型上的示意图。

图4是本实用新型的使用状态示意图。

图中标记：1为座包，2为橡筋，3为拉点固定件，4为卡接槽，5为通孔，6为弓簧。

具体实施方式

下面结合附图，对本实用新型作详细的说明。

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图2、3和4所示，一种用于沙发的拉点固定件，所述沙发包括座包1和橡筋2，所述橡筋2上端与座包1的外层连接，将座包1坐面对应的点位拉深，其下端穿过座包1与固定基础连接，所述固定基础为设置在座包1下方的拉点固定件3，在所述拉点固定件3上设置有多个卡接槽4，所述卡接槽4为由内向外宽度逐渐缩小的收口结构，从而提高橡筋的稳定度，减少橡筋滑掉的情况，在所述拉点固定件3中心处设置有通孔5，所述橡筋2通过多个卡接槽和通孔绕接在拉点固定件上并与之连接固定在一起，所述橡筋2在将座包1的坐面对应点位拉深的同时拉紧拉点固定件3，使所述拉点固定件3紧贴在座包1的下端面。

其中，所述拉点固定件3整体呈圆形，所述卡接槽4沿径向设置，所述多个卡接槽4以拉点固定件3的中点为圆心均匀分布；或者所述拉点固定件3整体呈多边形，所述卡接槽4沿多边形的端点处向中点延伸设置。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
