一种可拆卸式架子床的制作方法

本实用新型涉及一种架子床，具体涉及一种可拆卸式架子床。

背景技术：

床是一种常用的生活家具，供人们休息睡眠之用。在夏天，为了方便挂蚊帐，一般都是通过在床的四个角上分别设置有四根立柱，立柱与床是一体式连接的。而其它季节不用蚊帐时，四根立柱不方便拆除，占用了空间，收纳也不方便。

技术实现要素：

本实用新型目的提供一种可拆卸式架子床，四根立柱与床体之间实现可拆卸式连接，使用简单，方便收纳，节省了空间。

本实用新型的技术方案是：一种可拆卸式架子床，包括上端的床顶，中部的床靠和立柱，下端的床面，以及围在所述床面四周的栅栏；所述立柱设置在所述床面的四个角上，所述立柱上端及下端分别与所述床顶及所述栅栏可拆卸式连接。

进一步的技术方案，所述床顶及所述栅栏上与所述立柱的连接处分别设有第一固定片，所述立柱两端上对应所述第一固定片处分别设置有第二固定片，所述第一固定片上设有两个插销，所述第二固定片上设有与所述插销对应的两个插槽，所述插槽与所述插销配合构成所述立柱上端与下端分别于所述床顶及所述栅栏的可拆卸式连接。

进一步的技术方案，所述床顶及所述栅栏上与所述立柱的连接处分别设有第一固定片，所述立柱两端上对应所述第一固定片处分别设置有第二固定片，所述第一固定片上设有两个插槽，所述第二固定片上设有与所述插槽对应的两个插销，所述插销与所述插槽配合构成所述立柱上端与下端分别于所述床顶及所述栅栏的可拆卸式连接。

进一步的技术方案，所述第一固定片与所述第二固定片分别通过三组螺钉固定。

本实用新型的优点是：本实用新型的四根立柱与床顶及栅栏通过插槽和插销配合实现可拆卸式连接，用的时候可以装上去，不用的时候可以单独拆掉，方便收纳，节省了空间。

附图说明

图1为本实用新型的结构示意图；

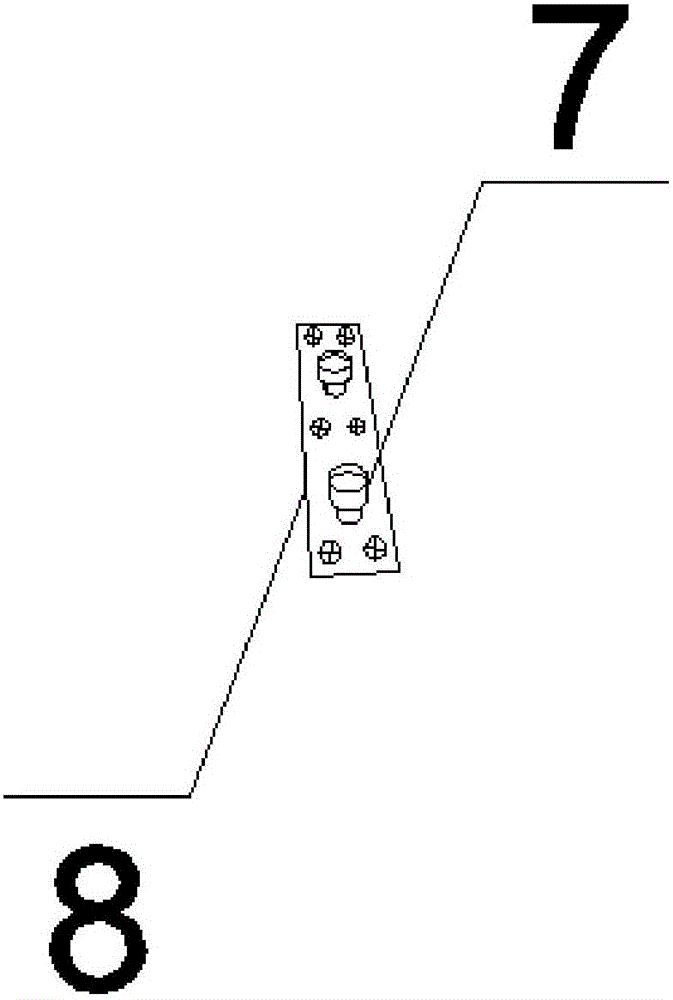

图2为图1中第一固定片的结构示意图；

图3为图1中第二固定片的结构示意图。

其中：1、床顶；2、床靠；3、床面；4、栅栏；5、立柱；6、插槽；7、插销；8、第一固定片；9、第二固定片。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述：

实施例：参见图1所示，一种可拆卸式架子床，包括上端的床顶1，中部的床靠2和立柱5，下端的床面3，以及围在所述床面3四周的栅栏4；所述立柱5设置在所述床面3的四个角上，所述立柱5上端及下端分别与所述床顶1及所述栅栏4可拆卸式连接。

参见图2、图3所示，一种技术方案为，所述床顶1与所述栅栏4上与所述立柱5连接处分别设有第一固定片8，所述立柱5的两端对应所述第一固定片8分别设置有第二固定片9，所述第一固定片8上设有两个插销7，所述第二固定片9上设有与所述插销7对应的两个插槽6，通过所述插槽6与所述插销7的配合实现所述立柱5上端及下端与所述床顶1及所述栅栏4的可拆卸式连接。

另一种技术方案为，所述床顶及所述栅栏上与所述立柱连接处分别设有第一固定片，所述立柱的两端对应所述第一固定片分别设置有第二固定片，所述第一固定片上设有两个插槽，所述第二固定片上设有与所述插槽对应的两个插销，通过所述插销与所述插槽的配合实现所述立柱上端及下端与所述床顶及所述栅栏的可拆卸式连接。

所述第一固定板8与所述第二固定片9分别通过三组螺钉固定。

架子床在夏天使用时，通过所述插销7和所述插槽6的配合将所述立柱5上端及下端分别与所述床顶1及所述栅栏4连接起来，方便夏天供人们挂蚊帐之用。在其它季节，所述立柱5可方便的拆卸，收纳起来，节约了空间，不影响床的正常实用。

当然上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型主要技术方案的精神实质所做的修饰，都应涵盖在本实用新型的保护范围之内。
