体育课用的球类收纳车的制作方法

本实用新型涉及体育器材技术领域，特别是涉及体育课用的球类收纳车。

背景技术：

随着现代生活水平的不断提高，体育运动对人们健康的积极作用日益明显，学校的体育课程是学生阶段锻炼身体的重要环节，也同样收到教学工作的重视和学生的欢迎。其中，球类运动尤其受人们的喜爱。

体育课在教学过程中，往往因为需要进行多个球类项目的教学或者多个班级同时上课，使用的运动用球不管是在种类还是数量上都不是一个小数目。为了保护公共财产，在体育课程教学结束后，都需要教师或者学生清点每个种类球的数量。而现在使用的清点方法一般都是人工清点，需要把球收集起来再进行清点。

但是，人工清点的方法不但耗费大量的时间和精力，而且容易造成清点数量不准确，浪费资源。

技术实现要素：

本实用新型实施例提供了体育课用的球类收纳车，可以解决现有技术中存在的问题。

体育课用的球类收纳车，包括车体，所述车体顶面上开设有至少一个收纳槽，所述车体内部安装有处理单元，侧面安装有与所述处理单元电连接的显示屏，所述收纳槽底面上安装有压力传感器，所述压力传感器与所述处理单元电连接。

较佳地，所述收纳槽的数量为四个，分别用于收纳乒乓球、羽毛球、足球和篮球。

较佳地，所述车体在安装所述显示屏的侧面上设置有与所述收纳槽数量相同且位置对应的标签，所述标签上标明相应的所述收纳槽中收纳的球类的名称。

较佳地，所述车体在安装所述显示屏的侧面上开设有与所述收纳槽数量相同且位置对应的出球口，且每个所述收纳槽底部与对应的所述出球口连通，与同一个所述收纳槽对应的所述出球口和标签处于同一竖直方向上。

较佳地，所述车体底端安装有多个万向轮，且所述万向轮带有锁止功能。

较佳地，所述车体在与安装有所述显示屏的侧面相邻的侧面上固定有把手。

较佳地，所述收纳槽在靠近顶端的位置为漏斗状结构，其顶端的宽度大于底端的宽度。

本实用新型实施例中体育课用的球类收纳车，在车体上开设多个收纳槽，每个收纳槽底部均安装有压力传感器，压力传感器检测收纳槽中盛放的球的重量后，由处理单元根据单个球的标准重量和实际总重量计算实际数量，并由显示屏显示该实际数量，整个过程自动进行，省去了人工清点的麻烦且数据真实可靠。

附图说明

图1为本实用新型实施例提供的体育课用的球类收纳车的结构示意图；

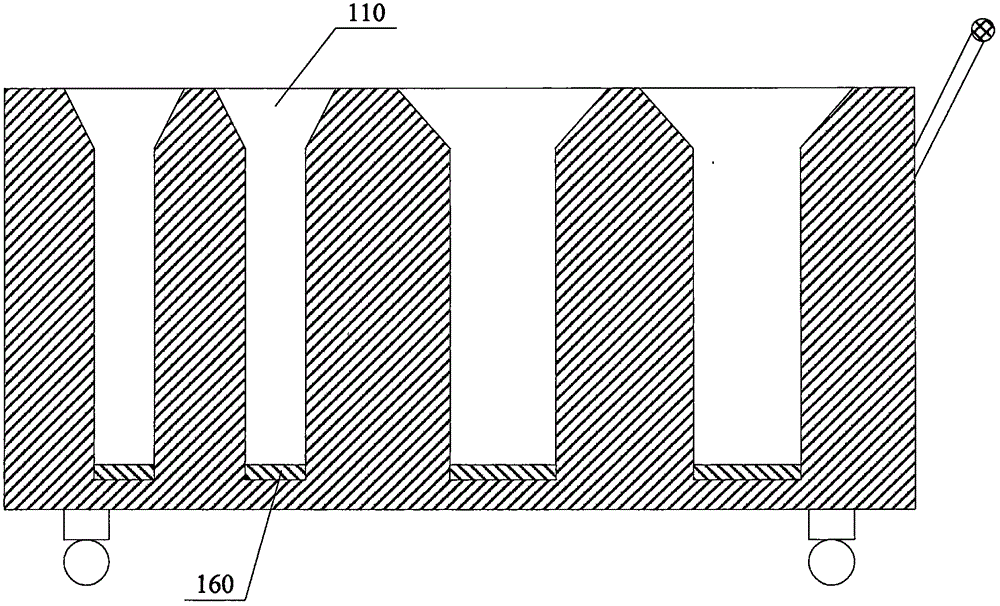

图2为图1中球类收纳车沿A-A方向的切面结构示意图。

附图标记说明：

100-车体，110-收纳槽，120-出球口，130-处理单元，140-显示屏，150-标签，160-压力传感器，200-万向轮，300-把手。

具体实施方式

下面结合附图，对本实用新型的一个具体实施方式进行详细描述，但应当理解本实用新型的保护范围并不受具体实施方式的限制。

参照图1，为本实用新型实施例中提供的体育课用的球类收纳车的结构示意图，所述球类收纳车包括车体100、安装在所述车体100底端的多个万向轮200以及固定安装在所述车体100一侧面上的把手300。在本实施例中，所述万向轮200具有锁止功能。

所述车体100在顶部开设有至少一个收纳槽110，所述车体100在侧面上开设有与所述收纳槽110数量相同的出球口120。在本实施例中，所述出球口120位于所述车体100上与安装有所述把手300的侧面相邻的侧面上，所述收纳槽110的数量为四个，分别用于收纳乒乓球、羽毛球、足球和篮球，且每个所述收纳槽110均为从所述车体100的顶面竖直向所述车体100内部延伸的竖槽，每个所述出球口120与一个所述收纳槽110的底部连通，且每个所述出球口120上安装有活动的挡板。在其他实施例中，所述收纳槽110的数量可以更多或者更少，本实用新型实施例对所述收纳槽110的数量不做具体限制。

所述车体100内部设置有处理单元130，所述车体100在侧面上安装有与所述处理单元130电连接的显示屏140。在本实施例中，所述显示屏140位于所述车体100设有所述出球口120的侧面上，且所述显示屏140为触摸显示屏，使用者可以通过所述显示屏140输入数据。

所述车体100在侧面上还设有与所述收纳槽110数量相同且位置一一对应的标签150，每个所述标签150上标明相应的所述收纳槽110中收纳的球类的名称，例如乒乓球、羽毛球、足球或篮球等。在本实施例中，所述标签150位于所述车体100设有所述出球口120的侧面上，同时与同一个所述收纳槽110对应的所述标签150和出球口120处于同一竖直方向上，且所述标签150位于所述出球口120上方。

参照图2，每个所述收纳槽110底部安装有压力传感器160，所述压力传感器160与所述处理单元130电连接。在本实施例中，为方便收集球，所述收纳槽110在靠近顶端的位置为漏斗状结构，其顶端的宽度大于底端的宽度。

所述压力传感器160检测盛放在所述收纳槽110中球的实际总重量后，将实际总重量发送至所述处理单元130，所述处理单元130根据实际总重量以及预先存储的单个球的标准重量计算获得实际数量，并将实际数量发送至所述显示屏140进行显示。可以理解的是，所述处理单元130还可以根据计算获得的实际数量和预先输入的正确数量判断是否所有球均收集完毕，并在所述显示屏140上用文字显示。

可以理解的是，所述车体100内部还设有为所述处理单元130、显示屏140和压力传感器160提供电源的电池，所述车体100上还可以安装用于控制所述处理单元130工作状态的开关，以使所述处理单元130仅在需要使用时工作，节约能源。

综上所述，本实用新型实施例中体育课用的球类收纳车，在车体上开设多个收纳槽，每个收纳槽底部均安装有压力传感器，压力传感器检测收纳槽中盛放的球的重量后，由处理单元根据单个球的标准重量和实际总重量计算实际数量，并由显示屏显示该实际数量，整个过程自动进行，省去了人工清点的麻烦且数据真实可靠。

以上公开的仅为本实用新型的几个具体实施例，但是，本实用新型实施例并非局限于此，任何本领域的技术人员能思之的变化都应落入本实用新型的保护范围。
