一种马桶的制作方法

本实用新型属于卫生洁具领域，具体涉及一种马桶。

背景技术：

目前市场上多数的马桶坐垫都是塑件一体成型，整体容易清理，但是在冬天与人体接触使用时会产生冰凉刺激感，特别是在没有暖气的地方更不舒适，通常需要在马桶坐垫上套置坐垫套。虽然目前也出现了可加热坐垫，其在该坐垫表面或内置电加热丝等来提高使用时的舒适性，但是这种加热方法一般是通过固态介质直接传递热量，坐垫各部分加热不均匀，导致舒适性差。

技术实现要素：

本实用新型提供一种马桶，在冬季时保持马桶坐垫中的温度，提升马桶坐垫舒适性。

为了实现上述技术目的，本实用新型提供如下技术方案予以实现：

一种马桶，包括马桶体、马桶坐垫和水箱，其特征在于，所述水箱中设置有加热内胆，所述加热内胆中设置有加热装置，所述加热内胆外部设置有水泵；所述马桶坐垫的内部形成空腔，所述水泵连接在所述空腔与所述加热内胆之间，所述空腔内设置有控制电路板，在所述空腔上表面设置有与所述控制电路板连接的控制面板，所述控制电路板分别与所述加热装置和水泵连接。

为了检测加热内胆中的温度和空腔中的温度，避免温度过高或过低影响马桶坐垫的舒适度，所述加热内胆中设置有第一温度传感器，所述空腔内设置有第二温度传感器，所述控制电路板与所述第一温度传感器和第二温度传感器连接。

进一步地，所述马桶还包括第一连通管路、第二连通管路、第三连通管路和第四连通管路，所述第一连通管路通过所述水泵将所述加热内胆中的水抽送至所述空腔内，所述第二连通管路通过所述水泵将所述加热内胆中的水抽送至所述马桶体，所述第三连通管路将所述空腔内的水引导回所述加热内胆中，所述第四连通管路连通所述水箱和所述加热内胆，所述第一连通管路上设置有第一阀门，所述第二连通管路上设置有的第二阀门，所述第三连通管路上设置有第三阀门，所述第四连通管路上设置有第四阀门，所述控制电路板与第一阀门、第二阀门、第三阀门、第四阀门连接。

为了在夏季，保持马桶坐垫中相对于外部环境的较低的温度，还包括第五连通管路，所述第五连通管路连通所述第二连通管路和所述第三连通管路，所述第五连通管路上设置有第五阀门，其中所述第五阀门在所述第二阀门下游且在所述第三阀门上游，所述控制电路板与所述第五阀门连接。

所述加热装置为加热管。所述加热内胆为不锈钢内胆。

为了防止加热内胆中的热量传递至水箱中，所述水箱和所述加热内胆之间设置有保温层。

为了降低空腔内的散热量，较长时间保持空腔内的恒定温度，所述空腔内壁涂覆有保温材料。

所述控制面板上设置有多个按钮和指示灯，所述多个按钮用于控制所述马桶的操作，所述指示灯的点亮或熄灭指示马桶的工作状态或非工作状态。

为了防止热水箱中水位低于一定的水位或热水箱中的过满，所述加热内胆中设置有水位传感器。

本实用新型提供的马桶，在冬季，通过控制电路板控制加热装置进行加热，加热内胆中的水温上升，将加热内胆中的热水通过水泵抽送至具有空腔的马桶坐垫内，使得马桶坐垫内充满热水，热量分布均匀并且马桶坐垫空腔是封闭空间，致使热量不易散失，提升马桶坐垫舒适度。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对本实用新型实施例或现有技术描述中所需要使用的附图作一简要介绍，显而易见地，下面描述的附图是本实用新型的一些实施例，对于本领域的普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图。

图1为本实用新型马桶的水箱的一种实施例的示意图；

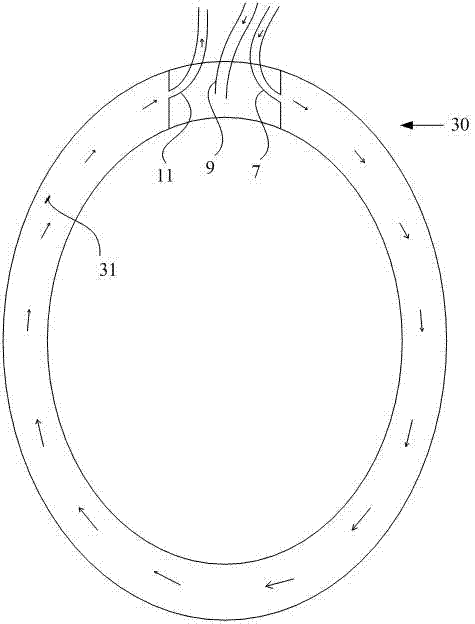

图2为本实用新型马桶的马桶坐垫的正视图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

为了使得马桶坐垫30内充满热水，提升马桶坐垫30的舒适度，本实施例提供一种马桶，包括马桶体（图中未示出）、马桶坐垫30和水箱20，马桶坐垫30的内部形成空腔，以便循环通入热水。水箱20中设置有加热内胆4，加热内胆4中设置有加热装置。为了避免加热内胆4中的热量散失，优选地在加热内胆4和水箱20之间设置有保温层，在本实施例中，水箱20中设置有热水箱1，用于隔离加热内胆4中的热水和水箱20中凉水，防止加热内胆4中的热量传导至水箱20中。加热内胆4外部设置有水泵3，水泵3连接在空腔与加热内胆4之间，在本实施例中，水泵3处于加热内胆4和热水箱1之间。空腔内设置有控制电路板（图中未示出），在空腔上表面设置有与控制电路板连接的控制面板（图中未示出），控制电路板与加热装置和水泵3连接。

进一步地，为了检测加热内胆4内中水温和马桶坐垫30内水温，使得能够控制加热内胆4中的水温和马桶坐垫30内的水温，实现马桶盖坐垫30内的舒适温度，加热内胆4中还可以设置有第一温度传感器2，马桶坐垫30内设置有第二温度传感器31，第一温度传感器2和第二温度传感器31与控制电路板连接，第一温度传感器2所测温度通过控制电路板控制增大或减小加热装置的加热功率，第二温度传感器31所测温度通过控制电路板控制判断是否要在加热内胆4和马桶坐垫30内进一步循环热水。马桶还包括第一连通管路7、第二连通管路9、第三连通管路11和第四连通管路13，第一连通管路7通过水泵3将加热内胆4中的水抽送至马桶坐垫30，第二连通管路9通过水泵3将加热内胆4中的水抽送至马桶体，第三连通管路11将马桶坐垫30中的水引导回加热内胆4中，加热内胆4、第一连通管路7、马桶坐垫30和第三连通管路11构成了闭合的水循环，第四连通管路13连通水箱20和加热内胆4，用于将水箱20中的水引导至加热内胆4中进行加热，第一连通管路7上设置有第一阀门6，用于控制第一连通管路7的通/断；第二连通管路9上设置有第二阀门8，用于控制第二连通管路9的通/断；第三连通管路11上设置有第三阀门10，用于控制第三连通管路11的通/断；第四连通管路13上设置有第四阀门12，用于控制第四连通管路13的通/断；控制电路板用于控制第一阀门6、第二阀门8、第三阀门10和第四阀门12的操作。

具体地，当马桶处于未工作状态时，第一阀门6、第二阀门8、第三阀门10、第四阀门12、第五阀门14均闭合。在冬季，当马桶开始工作时，控制电路板控制第四阀门12打开，将水箱20中的水引导至加热内胆4中，当加热内胆4灌满时，关闭第四阀门12，停止向加热内胆4中注水；第一温度传感器2实时检测加热内胆4中的水温，当水温达到某一设定值（例如，35-40摄氏度）时，控制电路板控制第一阀门6打开，通过水泵3将热水通过第一连通管路7抽送至马桶坐垫30内，直至灌满马桶坐垫30才关闭第一阀门6，在一定的设定时间内（例如，1-3分钟），第二温度传感器31感测马桶坐垫30内水温，如果第二温度传感器31感测到马桶坐垫30内水温降低到一定的数值（例如，-20度）后，第三阀门10打开，马桶坐垫30内的水通过第三连通管路11回流到加热内胆4中，同时打开第一阀门6通过水泵3将加热内胆4中的热水通过第一连通管路7抽送至马桶坐垫30内，使得加热内胆4、第一连通管路7、马桶坐垫30和第三连通管路11构成闭合通路，热水在该通路中循环，马桶坐垫30内的第二温度传感器31感测水温，当水温达到设定的温度（例如，30-35摄氏度）时，第一阀门6和第三阀门10均关闭，在使用马桶的过程中，如此往复上述过程，在加热内胆4和马桶坐垫30之间循环热水，保持马桶坐垫30中的水温处于适当的温度（例如，30-35摄氏度），提升马桶舒适度。当需要冲刷马桶时，控制电路板控制加热装置将水加热到某一高温度（例如，80-90摄氏度），打开第二阀门8，通过水泵3将热水通过第二连通管路9抽送至马桶体内，高温水冲涮马桶内壁，使得马桶内壁上的污垢更容易去除。

在本实施例中，在夏季，为了同样确保马桶坐垫30相对外界环境较低的温度，保持马桶坐垫30的舒适性，马桶还包括第五连通管路15，第五连通管路15连通第二连通管路9和第三连通管路11，第五连通管路15上设置有第五阀门14，用于控制第五连通管路15的通/断，第五阀门14设置在第二阀门8下游且在第三阀门10上游，控制电路板与第五阀门14连接。具体地，控制电路板控制第四阀门12打开，将水箱20中的水注入加热内胆4中，控制电路板不对加热装置进行动作，通过水泵3将加热内胆4中的水通过第一连通管路1抽送至马桶坐垫30内，由于夏天外界温度和人体温度都较高，因此在使用马桶坐垫30时，马桶坐垫30内水温会上升，当第二温度传感器31感测到马桶坐垫30内水温达到一定设定值之后，第五阀门14打开，由于第五阀门14设置在在第二阀门8下游且在第三阀门10上游，因此在未打开第二阀门8和第三阀门10的情况下，打开第五阀门14，当水通过第三连通管路11回流至加热内胆4之前被引导至第五连通管路15，进而通过第二连通通道10引导至马桶体内冲刷马桶。此后，加热内胆4中的水重复注入马桶坐垫30内，从而使得马桶坐垫30相对外界环境保持较低的温度，提升马桶坐垫30的舒适度。并且随外界温度和人体温度上升的水用于冲刷马桶，容易去除马桶内壁上的污垢。

为了使得加热内胆4中的水快速升温，加热装置为设置在加热内胆4中的加热管5，加热管5具有结构简单、热效率高、机械强度好、使用寿命长等特点，能够使加热内胆4中的水快速加热达到所需温度。加热内胆4可以为不锈钢内胆，导热率快，能够使加热内胆4中的水快速达到均匀温度。

为了降低马桶坐垫30中热水的散热量，马桶坐垫30中的水温保持时间长，马桶坐垫30内壁可以涂覆有保温材料，例如岩棉、聚氨酯泡沫等，节约电力消耗，提高热量利用率。

为了方便且智能地控制马桶的操作，控制面板上设置有指示灯和多个按钮。多个按钮用于控制马桶的操作，例如加热按钮、冲刷按钮等；指示灯的点亮或熄灭用于指示电源的开或关，当指示灯点亮时表示马桶正处于工作状态，当指示灯熄灭时表示马桶处于非工作状态。

进一步地，加热内胆4中可以设置有水位传感器，当加热内胆4中的水位低于设定的某一水位时，控制电路板打开第四阀门12，使得水箱20中的水注入加热内胆4中，当高于设定的另一水位时，关闭第四阀门12，禁止水箱20中的水注入加热内胆4中。

本实用新型提供的马桶，在冬季，通过控制电路板控制第四阀门12打开，使得水箱20中的水进入加热内胆4中，在灌满加热内胆4之后，关闭第四阀门12，加热装置动作，对加热内胆4中的水进行加热，处于加热内胆4中的第一温度传感器2感测水温，当达到设定温度时，打开第一阀门6，通过水泵3经由第一连通管路7将加热后的水抽送至马桶坐垫30内，处于马桶坐垫30内的第二温度传感器31感测水温，当低于设定温度时，打开第三阀门10，将马桶坐垫30内的水回流至加热内胆4，同时打开第一阀门6，将加热内胆4中的热水通过水泵3抽送至马桶坐垫30内，当第二温度传感器31感测到水温为设定温度时，第一阀门6和第三阀门10均关闭，如此往复，保持马桶坐垫30处于舒适的温度，由于热水在马桶坐垫30内均匀分布，保证马桶坐垫30内各部分温度均匀，提升冬季时马桶坐垫30舒适度；当冲刷马桶时，控制电路板控制加热装置动作，当第一温度传感器2感测到加热内胆4中的水温达到设定的高温度时，打开第二阀门8，将高温热水冲刷至马桶内，高温热水更容易冲刷掉马桶内壁上的污垢，便于清洁马桶内壁；在夏季时，能够保持马桶坐垫30内水温相对于外界或人体温度低的温度，提升在夏季时马桶坐垫30的舒适度。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
