一种浴室吊柜用转篮的制作方法

文档序号:12688717阅读:376来源:国知局
一种浴室吊柜用转篮的制作方法与工艺

本实用新型涉及一种浴室吊柜用转篮。



背景技术:

市面上浴室吊柜主要分为柜体和隔板两种。

用柜体盛放洗浴用品时,虽保证了整体的美观,但造成了取用不变的问题,柜体占用外部空间较大,同时不易安装。

隔板造型简单,易安装使用,但储物空间有限,当隔板上摆放过多的小型洗浴用品时,如洗面奶、肥皂,导致外观上很不美观。

有鉴于此,特提出本实用新型。



技术实现要素:

本实用新型目的在于提供一种浴室吊柜用转篮以实现使用方便、造型美观的目的。

为实现该目的,本实用新型采用如下的技术方案:

一种浴室吊柜用转篮,浴室吊柜13包括水平固定于墙面上的置物板1,置物板1上设有的转篮4,所述转篮4包括设置于置物板1下部的篮体12,篮体12与置物板1相旋转连接,篮体12通过旋转运动实现转入或转出于置物板1所覆盖的空间。

进一步,所述浴室吊柜13还包括水平设置的环状护栏2,环状护栏2的外周与置物板1的外周相对应匹配,环状护栏2经若干个围杆3与置物板1相连接。

进一步,所述篮体12的侧壁上设有竖直延伸的转轴5,转轴5的一端与篮体12相固定或旋转连接,转轴5的另一端与置物板1相旋转或固定连接。

进一步,所述转篮4还包括设置于置物板1上部的固定件6,转轴5与固定件6相旋转或固定连接,固定件5与置物板1相固定连接。

进一步,所述固定件6为平板,平板与置物板1相贴合接触连接。

进一步,所述固定件6上设有固定孔7,置物板1上设有相对应的连接孔8,所述固定孔7经螺钉与连接孔8相连接。

进一步,所述篮体12的上部设有靠近置物板1下表面的盛放口10。

进一步,所述转篮4侧壁包括向上移动形成开口11的侧板9,侧板9的两边缘设有滑槽/滑轨,开口11的两边缘设有相应的滑轨/滑槽,滑轨在滑槽内运动实现侧板9的上下移动。

与现有技术相比,本实用新型的一种浴室吊柜用转篮具有如下有益效果:

1、设置于置物板上的转篮在扩大了储物空间的基础上,还使浴室吊柜在使用过程中较为美观。

2、设置于转篮上的篮体通过绕轴旋转实现在置物板下部所覆盖的空间内转入或转出,取用洗浴用品时将篮体转出即可,操作方便。

3、转篮和置物板通过螺钉连接实现了可拆卸连接,有利于转篮的拆卸清理。

附图说明

附图作为本实用新型的一部分,用来提供对本实用新型的进一步的理解,本实用新型的示意性实施例及其说明用于解释本实用新型,但不构成对本实用新型的不当限定。显然,下面描述中的附图仅仅是一些实施例,对于本领域普通技术人员来说,在不付出创造性劳动的前提下,还可以根据这些附图获得其他附图。在附图中:

图1示出了本实用新型所提供的浴室吊柜的结构示意图;

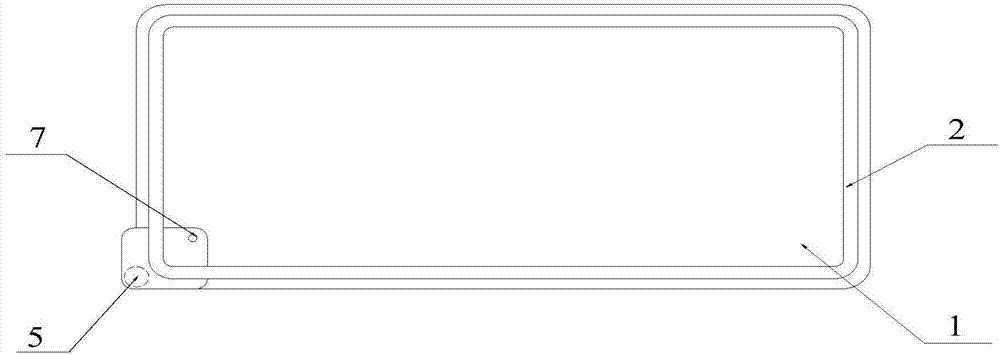

图2示出了本实用新型所提供的浴室吊柜的俯视图;

图3示出了本实用新型所提供的转篮的篮体的结构示意图;

其中各组成名称如下:

1——置物板,2——护栏,3——围杆,4——转篮,5——转轴,6——固定件,7——固定孔,8——连接孔,9——侧板,10——盛放口,11——开口,12——篮体。

需要说明的是,这些附图和文字描述并不旨在以任何方式限制本实用新型的构思范围,而是通过参考特定实施例为本领域技术人员说明本实用新型的概念。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚,下面对实施例中的技术方案进行清楚、完整地描述,以下实施例用于说明本实用新型,但不用来限制本实用新型的范围。

如图1、2所示,本实用新型的实施例公开了一种浴室吊柜用转篮,浴室吊柜13包括水平固定于墙面上的置物板1和水平设置的环状护栏2,环状护栏2的外周与置物板1的外周相对应匹配,环状护栏2经若干个围杆3与置物板1相连接,置物板1上设有的转篮4,所述转篮4包括设置于置物板1下部的篮体12,篮体12与置物板1相旋转连接,篮体12通过旋转运动实现转入或转出于置物板1所覆盖的空间。

上述设置具有如下有益效果:设置于转篮4上的篮体12通过绕轴旋转实现在置物板1下部所覆盖的空间内转入或转出,取用洗浴用品时将篮体12转出即可,操作方便。

如图1、2所示,在本实施例中,所述篮体12的侧壁上设有竖直延伸的转轴5,转轴5的一端与篮体12相固定或旋转连接,转轴5的另一端与置物板1相旋转或固定连接。

如图1、2所示,在本实施例中,所述转篮4还包括设置于置物板1上部的固定件6,转轴5与固定件6相旋转或固定连接,固定件5与置物板1相固定连接。

上述设置增强了篮体4与置物板1连接的可靠性。

如图1、2所示,在本实施例中,所述固定件6为平板,平板与置物板1相贴合接触连接。

上述设置的平板不影响置物板1的使用,平板上也可放置物品,未减少置物板1的使用空间。

如图1、2所示,在本实施例中,所述固定件6上设有固定孔7,置物板1上设有相对应的连接孔8,所述固定孔7经螺钉与连接孔8相连接。

上述设置具有如下有益效果:转篮4和置物板1通过螺钉连接实现了可拆卸连接,有利于转篮4的拆卸清理。

如图3所示,在本实施例中,所述篮体12的上部设有靠近置物板1下表面的盛放口10。

上述设置具有如下有益效果:设置于置物板1上的转篮4在扩大了储物空间的基础上,还使浴室吊柜13在使用过程中较为美观。

如图3所示,在本实施例中,所述转篮4侧壁包括向上移动形成开口11的侧板9,侧板9的两边缘设有滑槽/滑轨,开口11的两边缘设有相应的滑轨/滑槽,滑轨在滑槽内运动实现侧板9的上下移动。

上述设置具有如下有益效果:通过上下移动设置于篮体12外壁的上的侧板9,使取用小型洗浴用品更为简单。

以上所述仅是本实用新型的较佳实施例而已,并非对本实用新型作任何形式上的限制,虽然本实用新型已以较佳实施例揭露如上,然而并非用以限定本实用新型,任何熟悉本实用新型的技术人员在不脱离本实用新型技术方案范围内,当可利用上述提示的技术内容作出些许更动或修饰为等同变化的等效实施例,但凡是未脱离本实用新型技术方案的内容,依据本实用新型的技术实质对以上实施例所作的任何简单修改、等同变化与修饰,均仍属于本实用新型方案的范围内。
