一种婴幼儿用的沐浴桶的制作方法

本实用新型属于婴幼儿洗浴用品技术领域，涉及一种婴幼儿用的沐浴桶。

背景技术：

现如今，人们越来越注重婴幼儿的清洁卫生，一天中给婴幼儿沐浴的次数也随之增多，每天给婴幼儿适当的泡泡澡，并保持适当的环境温度和水温，可以促血液循环，对婴幼儿的身长有好处；但是由于婴幼儿普遍比较好动，沐浴时间太短，很可能会因为婴幼儿的不配合而导致清洗不干净，起不到沐浴的效果；又由于婴幼儿的皮肤比较娇嫩，抵抗力较弱，沐浴时间过长，很可能会导致婴幼儿皮肤起皮或者受凉拉肚子。

技术实现要素：

本实用新型针对现有的技术存在的上述问题，提供一种婴幼儿用的沐浴桶，本实用新型所要解决的技术问题是：如何安全高效的对婴幼儿进行清洗。

本实用新型的目的可通过下列技术方案来实现：

一种婴幼儿用的沐浴桶，所述沐浴桶包括桶体，其特征在于，所述沐浴桶还包括第一导管、第二导管、加热装置和水泵，所述桶体的底部设有出水口，所述出水口与所述第一导管的一端密封固定，所述第一导管的另一端与所述水泵的入口连通，且所述第一导管的另一端与水泵的入口之间设有加热装置，所述桶体的侧壁上设有容纳第二导管的腔体，所述腔体的侧壁上设有冲浪孔，所述桶体的内部和设于所述腔体内的第二导管通过所述冲浪孔连通，所述第二导管还与水泵的出口连接。

其工作原理如下：本沐浴桶工作时，先往沐浴桶内注入适量的水，然后接通电源开启冲浪和加热功能，桶体内的水从桶体底部的出水口进入第一导管，流经加热装置进入水泵的入口，经过水泵增压从水泵的出口进入与之相连的第二导管，最后水从与第二导管相连的冲浪孔处冲出，重新进入桶体内，实现了桶体内水的循环加热；本沐浴桶的加热装置具有感应和控制功能，能够实时感应桶体内水的温度，然后通过控制加热装置加热，使桶体内水的温度始终保持在一个适合婴幼儿沐浴的范围内，避免因温度过高而伤害到婴幼儿的肌肤，或者因温度过低而导致婴幼儿着凉；本沐浴桶中冲浪孔的设计能够在水面上形成一道水浪，增加了本沐浴桶的趣味性，吸引婴幼儿一部分的注意力，使婴幼儿对于待在沐浴桶内沐浴不会产生反抗情绪，有利于对婴幼儿进行清洁；同时从冲浪孔射出的水浪经过加热装置加热后是稳的，即使冲了较长时间也不会导致婴幼儿着凉，反而能够将婴幼儿身体上附着的脏物冲洗掉并且对婴幼儿的肌肤起到一定的按摩作用，使对婴幼儿的清洗更加的高效。

在上述的一种婴幼儿用的沐浴桶中，所述的第二导管可以有多根，所述的冲浪孔也可以有多个，每个冲浪孔均连接有一根第二导管，每根第二导管均与水泵的出口连接。多个冲浪孔的设计增加了水浪的数量和可冲浪的角度，使本沐浴桶对婴幼儿的按摩作用增强，同时多重角度的冲浪也能够更好的对婴幼儿体表的脏物进行清洗，提高了婴幼儿的清洗效率；同时多个冲浪孔的设计能够从多个角度吸引婴幼儿的注意力，使婴幼儿能够比较愉悦的待在本沐浴桶内，不会产生反抗的情绪和动作，有利于对婴幼儿进行清洗。

在上述的一种婴幼儿用的沐浴桶中，所述桶体的侧壁上设有向外凸出的第一安装板，所述第一安装板与所述桶体的侧壁的外壁面固连，所述第一安装板和桶体的外壁面围成所述腔体，所述冲浪孔设于所述桶体的侧壁上。该设计为本婴幼儿用的沐浴桶的一种技术方案，该方案使腔体位于桶体的外侧，在实现冲浪功能的基础上最大化的利用了桶体内的空间，使婴幼儿在桶体内的活动范围更大，更加舒适。

作为另一种方案，在上述的一种婴幼儿用的沐浴桶中，所述桶体的侧壁上设有向内凸出的第二安装板，所述第二安装板与所述桶体的侧壁的内壁面密封固定，所述第二安装板和所述桶体的内壁面围成所述腔体，所述冲浪孔设于所述第二安装板上。该设计为本婴幼儿用的沐浴桶的另一种技术方案，该方案使腔体位于桶体的内侧，该设计在实现冲浪功能的基础上减少了冲浪孔与婴幼儿之间的距离，使冲浪孔喷出的水浪对婴幼儿的冲击力能够更大一点，使本沐浴桶对婴幼儿体表脏物的清洁作用更强，对婴幼儿的清洗更加的高效。

作为另一种方案，在上述的一种婴幼儿用的沐浴桶中，所述桶体的侧壁上设有向内凸出的第三安装板和向外凸出的第四安装板，所述第三安装板与所述桶体的侧壁的内壁面密封固定，所述第四安装板与所述桶体的侧壁的外壁面固连，所述第三安装板、第四安装板和桶体的侧壁围成所述腔体，所述冲浪孔设于所述第三安装板上。该设计为本婴幼儿用的沐浴桶的第三种技术方案，该方案使腔体嵌设在桶壁上，既有一部分腔体位于桶体的外壁外，也有一部分腔体位于桶体的内部，该设计结合了上述两种方案的部分优点，有助于提高婴幼儿的清洗效率。

在上述的一种婴幼儿用的沐浴桶中，所述腔体只有一个，且所述腔体设于所述桶体前端的侧壁上。

在上述的一种婴幼儿用的沐浴桶中，所述腔体有多个，每个腔体靠近桶体内部的侧壁上均设有冲浪孔，每个冲浪孔均连接有一根第二导管。本婴幼儿用的沐浴桶中，所述腔体可以为两个，且两个腔体分别设于所述桶体前端和后端的侧壁上；所述腔体也可以为三个，且三个腔体呈品字形设置在所述桶体的侧壁上；所述腔体有四个，且四个腔体两两对称设置在所述桶体的侧壁上或者四个腔体均匀的设置在所述桶体的侧壁上，当然本婴幼儿用的沐浴桶的腔体的数量不仅仅局限在上述所说的这几种方案，也可以是五个、六个、七个等等；每个腔体之间的位置关系也并不固定，只要能够让婴幼儿感觉舒适，有助于提高对婴幼儿清洗的效果和效率的都可以。

与现有技术相比，本实用新型的优点如下：

本婴幼儿用的沐浴桶中冲浪孔的设计能够在水面上形成一道水浪，增加了本沐浴桶的趣味性，吸引婴幼儿一部分的注意力，使婴幼儿对于待在沐浴桶内沐浴不会产生反抗情绪，有利于对婴幼儿进行清洁；同时从冲浪孔射出的水浪经过加热装置加热后是稳的，即使冲了较长时间也不会导致婴幼儿着凉，反而能够将婴幼儿身体上附着的脏物冲洗掉并且对婴幼儿的肌肤起到一定的按摩作用，使对婴幼儿的清洗更加的高效。

附图说明

图1是本婴幼儿用的沐浴桶的整体结构示意图。

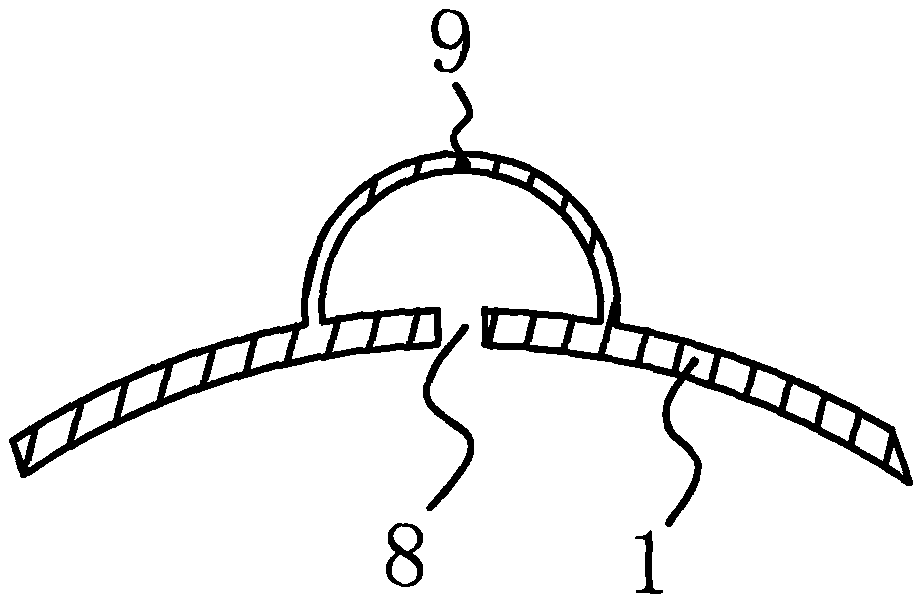

图2是本婴幼儿用的沐浴桶一种实施方式的空腔的截面示意图。

图3是本婴幼儿用的沐浴桶另一种实施方式的空腔的截面示意图。

图4是本婴幼儿用的沐浴桶第三种实施方式的空腔的截面示意图。

图5是本婴幼儿用的沐浴桶的空腔为一个时的俯视图。

图6是本婴幼儿用的沐浴桶的空腔为三个时的俯视图。

图中，1、桶体；2、第一导管；3、第二导管；4、加热装置；5、水泵；6、出水口；7、腔体；8、冲浪孔；9、第一安装板；10、第二安装板；11、第三安装板；12、第四安装板。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1-6所示的一种婴幼儿用的沐浴桶包括桶体1、第一导管2、第二导管3、加热装置4和水泵5，所述桶体1的底部设有出水口6，所述出水口6与所述第一导管2的一端密封固定，所述第一导管2的另一端与所述水泵5的入口连通，且所述第一导管2的另一端与水泵5的入口之间设有加热装置4，所述桶体1的侧壁上设有容纳第二导管3的腔体7，所述腔体7的侧壁上设有冲浪孔8，所述桶体1的内部和设于所述腔体7内的第二导管3通过所述冲浪孔8连通，所述第二导管3还与水泵5的出口连接；所述的第二导管3可以有多根，所述的冲浪孔8也可以有多个，每个冲浪孔8均连接有一根第二导管3，每根第二导管3均与水泵5的出口连接。多个冲浪孔8的设计增加了水浪的数量和可冲浪的角度，使本沐浴桶对婴幼儿的按摩作用增强，同时多重角度的冲浪也能够更好的对婴幼儿体表的脏物进行清洗，提高了婴幼儿的清洗效率；同时多个冲浪孔8的设计能够从多个角度吸引婴幼儿的注意力，使婴幼儿能够比较愉悦的待在本沐浴桶内，不会产生反抗的情绪和动作，有利于对婴幼儿进行清洗。

如图2所示，所述桶体1的侧壁上设有向外凸出的第一安装板9，所述第一安装板9与所述桶体1的侧壁的外壁面固连，所述第一安装板9和桶体1的外壁面围成所述腔体7，所述冲浪孔8设于所述桶体1的侧壁上。该设计为本婴幼儿用的沐浴桶的一种技术方案，该方案使腔体7位于桶体1的外侧，在实现冲浪功能的基础上最大化的利用了桶体1内的空间，使婴幼儿在桶体1内的活动范围更大，更加舒适。

如图3所示，作为另一种方案，所述桶体1的侧壁上设有向内凸出的第二安装板10，所述第二安装板10与所述桶体1的侧壁的内壁面密封固定，所述第二安装板10和所述桶体1的内壁面围成所述腔体7，所述冲浪孔8设于所述第二安装板10上。该设计为本婴幼儿用的沐浴桶的另一种技术方案，该方案使腔体7位于桶体1的内侧，该设计在实现冲浪功能的基础上减少了冲浪孔8与婴幼儿之间的距离，使冲浪孔8喷出的水浪对婴幼儿的冲击力能够更大一点，使本沐浴桶对婴幼儿体表脏物的清洁作用更强，对婴幼儿的清洗更加的高效。

如图4所示，作为另一种方案，所述桶体1的侧壁上设有向内凸出的第三安装板11和向外凸出的第四安装板12，所述第三安装板11与所述桶体1的侧壁的内壁面密封固定，所述第四安装板12与所述桶体1的侧壁的外壁面固连，所述第三安装板11、第四安装板12和桶体1的侧壁围成所述腔体7，所述冲浪孔8设于所述第三安装板11上。该设计为本婴幼儿用的沐浴桶的第三种技术方案，该方案使腔体7嵌设在桶壁上，既有一部分腔体7位于桶体1的外壁外，也有一部分腔体7位于桶体1的内部，该设计结合了上述两种方案的部分优点，有助于提高婴幼儿的清洗效率。

如图5所示，所述腔体7只有一个，且所述腔体7设于所述桶体1前端的侧壁上；如图6所示，所述腔体7有多个，每个腔体7靠近桶体1内部的侧壁上均设有冲浪孔8，每个冲浪孔8均连接有一根第二导管3。本婴幼儿用的沐浴桶中，所述腔体7可以为两个，且两个腔体7分别设于所述桶体1前端和后端的侧壁上；所述腔体7也可以为三个，且三个腔体7呈品字形设置在所述桶体1的侧壁上；所述腔体7有四个，且四个腔体7两两对称设置在所述桶体1的侧壁上或者四个腔体7均匀的设置在所述桶体1的侧壁上，当然本婴幼儿用的沐浴桶的腔体7的数量不仅仅局限在上述所说的这几种方案，也可以是五个、六个、七个等等；每个腔体7之间的位置关系也并不固定，只要能够让婴幼儿感觉舒适，有助于提高对婴幼儿清洗的效果和效率的都可以。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
