一种保温茶瓶的制作方法

本实用新型涉及茶瓶技术领域，具体为一种保温茶瓶。

背景技术：

“茶瓶”即暖壶。内有真空胆，减少热传递，盛水后起到保温作用。“茶瓶”是热水瓶的意思并不是盛茶叶的瓶子茶瓶始于明朝，当时人们用的是“汤瓶”，当时茶瓶的形状多是竹筒形有锡瓶、铅瓶、铜瓶等，到今天我们用的茶瓶则是装有真空瓶的用起来异常方便，而且又产生了很多衍生品。

目前市场的茶瓶都是通过内胆进行保温，因为内胆属于易碎品，所以在人们经常拿放时就会出现内胆保温层被打碎的情况，从而导致内胆不保温，需更换新的内胆，给人们生活中带来不必要的开支。

技术实现要素：

本实用新型的目的在于提供一种保温茶瓶，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种保温茶瓶，包括本体，所述本体的表面均套接有连接圈，所述连接圈的左侧设有半圆支架，所述本体的顶部设有出水口，所述出水口的顶部设有瓶塞，所述本体的内腔设有内胆，且内胆与本体内腔的连接处设有保温装置，所述保温装置由防水板、保温板、挤塑板、橡塑海绵和聚苯乙烯泡沫组成，所述保温装置从上到下依次设有防水板、保温板、挤塑板、橡塑海绵和聚苯乙烯泡沫。

优选的，所述半圆支架的表面设有防滑套，且半圆支架的两端通过螺丝与连接圈连接。

优选的，所述连接圈与本体的连接处通过橡胶垫连接，且连接圈的形状为圆形。

优选的，所述本体的底部设有防滑垫。

优选的，所述出水口的底部通过固定件与本体连接。

与现有技术相比，本实用新型的有益效果是：该保温茶瓶，通过保温装置上的防水板、保温板、挤塑板、橡塑海绵和聚苯乙烯泡沫，可起到保温的效果，这样就避免了因为人们经常拿放茶瓶导致内胆的保温层被打碎，从而导致茶瓶不保温的问题，也避免因为需要更换内胆，给人们在生活中带来不必要的开支，通过连接圈、半圆支架和防滑套，可起到固定和防滑作用，这样就避免了茶瓶拿不住或者不固定，从而导致茶瓶摔在地上烫伤皮肤，适合推广使用。

附图说明

图1为本实用新型正面结构示意图；

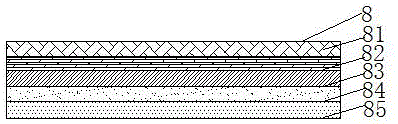

图2为本实用新型保温装置结构示意图。

图中：1本体、2连接圈、3半圆支架、4防滑套、5出水口、6瓶塞、7内胆、8保温装置、81防水板、82保温板、83挤塑板、84橡塑海绵、85聚苯乙烯泡沫、9防滑垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种保温茶瓶，包括本体1，本体1的底部设有防滑垫9，防滑垫9可起到稳定作用，这样茶瓶在放置时不易滑动，避免了茶瓶被碰撞，从而导致茶瓶被打碎的可能，本体1的表面均套接有连接圈2，连接圈2与本体1的连接处通过橡胶垫连接，可起到固定作用，这样就避免因为长时间使用把柄导致松动，从而造成茶瓶打碎的可能，且连接圈2的形状为圆形，连接圈2的左侧设有半圆支架3，半圆支架3的表面设有防滑套4，通过连接圈2、半圆支架3和防滑套4，可起到固定和防滑作用，这样就避免了茶瓶拿不住或者不固定，从而导致茶瓶摔在地上烫伤皮肤，适合推广使用，且半圆支架3的两端通过螺丝与连接圈2连接，本体1的顶部设有出水口5，出水口5的底部通过固定件与本体1连接，出水口5的顶部设有瓶塞6，本体1的内腔设有内胆7，且内胆7与本体1内腔的连接处设有保温装置8，保温装置8由防水板81、保温板82、挤塑板83、橡塑海绵84和聚苯乙烯泡沫85组成，保温装置8从上到下依次设有防水板81、保温板82、挤塑板83、橡塑海绵84和聚苯乙烯泡沫82，该保温茶瓶，通过保温装置8上的防水板81、保温板82、挤塑板83、橡塑海绵84和聚苯乙烯泡沫85，可起到保温的效果，这样就避免了因为人们经常拿放茶瓶导致内胆7的保温层被打碎，从而导致茶瓶不保温的问题，也避免因为需要更换内胆7，给人们在生活中带来不必要的开支。

工作原理：使用时，通过保温装置8上的防水板81、保温板82、挤塑板83、橡塑海绵84和聚苯乙烯泡沫85，可对内胆7中的水进行保温，在倒茶时，握住半圆支架3进行倒茶即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
