一种折叠儿童餐椅的制作方法

本实用新型涉及婴幼儿用品领域，特别是涉及一种折叠儿童餐椅。

背景技术：

儿童餐椅，顾名思义，就是儿童进餐用的椅子。市面上出售的有木头儿童餐椅和分体儿童餐椅、折叠儿童餐椅。在设计时需要为宝宝打造专业的舒适感觉，所有功能设计均围绕宝宝身体发育和主观感受出发，尽量减少拆分部件以免降低安全性能，需要专注餐椅自有功能的最优化，其中舒适的座位更能兼顾宝宝身体健康发育和良好学习习惯的养成。儿童餐椅是较为成熟的产品，在市面上有多种多样的选择。

公开号为CN204306474U的中国专利文献公开了一种儿童餐椅，包括餐椅架、可拆卸地连接在餐椅架上的幼儿座兜、设于餐椅架与幼儿座兜之间用于将两者锁定的嫁接锁定机构，所述幼儿座兜包括座位、设于座位后方的靠背、位于靠背前侧的前附件，所述靠背与所述前附件之间形成用于对坐立在座位上的儿童进行围挡的侧围空间，所述餐椅架至少具有可供儿童坐立的座板，该儿童餐椅具有两种使用状态，当其处于第一使用状态时，所述幼儿座兜固定地嫁接在所述餐椅架上，所述幼儿座兜提供儿童坐立；当该儿童餐椅处于第二使用状态时，所述幼儿座兜从所述餐椅架上拆除，所述餐椅架提供儿童坐立。该技术方案通过幼儿座兜的拆卸和安装来实现对于不同年龄的幼儿的适用，但是调节的跨度较大，不能在幼儿成长过程中根据不同的使用环境调节坐高，较为不便，并且在该儿童餐椅的外部尺寸固定，不太方便携带。

因此人们设计了可以折叠的儿童餐椅，公开号为CN203953053U的中国专利文献公开了一种便携收纳式可折叠婴儿餐椅，包括内部设有支撑骨架的餐椅外罩；餐椅外罩的开口两端分别延伸有用于与桌面接触的固定杆，固定杆上滑动连接有餐盘，在固定杆与餐椅外罩连接处的下方垂直设有U型支架，U型支架包裹于从餐椅外罩开口两侧延伸出的护套内，护套与餐椅外罩为一体式结构，其上设置有控制其开闭的拉链；餐椅外罩的后部内藏有用于收纳整个餐椅的收纳包。不使用时，先打开内藏于餐椅外罩内的收纳包，接着拆卸餐盘，并在U型支架脱离餐桌后将两U型支架向中间合拢，最后将整个餐椅放入收纳包内。该技术方案通过餐盘的拆卸来提高整个儿童餐椅的便携程度，但是儿童餐椅的最大尺寸在于支撑脚的尺寸，因此依旧不是很方便携带。

而市面上存在的可以折叠支撑脚的儿童餐椅大多为剪式收折，例如公开号为CN201480759U的中国专利文献公开了一种儿童折叠餐椅，包括位于两侧部的侧支架、设置于两侧的侧支架之间的座位机构，每侧的侧支架都包括前撑架、上部与前撑架的大致中部相转动连接的后撑架，座位机构包括后部开有缺口的餐板、设置在两侧的前撑架的上部的靠背、后部与靠背的下部转动连接的座板，餐板的后端部与前撑架的上部相转动地连接，餐板与后撑架之间设置有侧支架定位机构，座板与前撑架之间，与或座板与靠背之间设置有座板限位机构。当侧支架定位机构锁定后，前撑架、后撑架、餐板构成稳定的三角形机构。该类型的儿童餐椅容易形成夹手的缝隙，不利于婴幼儿的安全。

技术实现要素：

针对现有技术存在的不足，本实用新型提供了一种在支撑脚底部设置收折机构以实现安全收折的折叠儿童餐椅。

本实用新型的技术方案为：

一种折叠儿童餐椅，包括底架和座椅，所述底架包括相互铰接的前架和后架，所述座椅安装在前架上，所述后架具有搭置在地面上的展开态和向前架靠拢的折叠态；展开态的后架从铰接处分为朝向前架的支撑部和背向前架的防倾部。

折叠儿童餐椅通过底架站立在底面上，底架的前架和后架相互支撑，保证座椅的稳定。当后架处于展开态时，能够通过支撑部和前架形成稳定的连接，在防倾部的帮助下保持前架的稳定，从而支撑座椅保证稳定。

为了实现更好的折叠效果，可以优选后架铰接在前架底部的铰接单向折叠形式，相较于传统的剪式收缩架而言，这种铰接单向折叠形式能够减少折叠儿童餐椅在折叠过程中出现的夹手缝隙，从而提高童车的安全性。并且剪式的收缩架在折叠后会在高度方向上变长，不利于收纳和安放，而本申请中的铰接单向折叠形式能够有效缓解该问题的发生。

为了提高后架在展开态和折叠态之间的切换，需要前架和后架之间能方便的相互固定和相互分离，作为优选，所述前架和后架之间设有将后架保持在展开态的锁定机构。

作为优选，所述锁定机构包括：

活动插接在所述支撑部内的收合卡销；

设置在所述前架上与收合卡销配合的锁定件；

驱动所述收合卡销脱离锁定件的牵引索。

当后架位于展开态时，收合卡销探出支撑部外与锁定件相互配合以限制后架相对前架转动，当后架需要解除展开态时，通过牵引索拉动收合卡销向支撑部内运动，缩入支撑部内从而实现与锁定件的脱离。该设计的好处在于锁定的活动部被后架保护，减少了外界对锁定部件的干扰，从而提高锁定的稳定性和耐用性。

为了进一步提高锁定机构的保护效果，减少外界的干扰，作为优选，所述前架设有用于容纳所述支撑部的容置槽，所述锁定件为位于容置槽内限制支撑部脱出的锁舌。

通过容置槽将整个支撑部包裹，并且在容置槽和锁舌的配合下能够保证后架被稳固的锁定。相较于单独的锁舌设计而言，容置槽和锁舌的搭配能够使得锁舌的两端和容置槽相互固定，提高锁舌的强度，如果容置槽和锁舌所在的前架部分选用塑料等方便成型的材料，则可以选用一体化设计。

为了保证收合卡销在后架处于展开态时不会出现意外解锁的情况，锁定机构内还有设有能够将收合卡销保持在锁定态的结构。可以选用相互咬合的卡扣或者磁铁，鉴于本申请技术方案中收合卡销滑动插接在支撑部内的设计，作为优选，所述支撑部内设有销槽，所述收合卡销活动插接在该销槽内，收合卡销和销槽之间安装驱动收合卡销完成锁定动作的压簧。还设计利用销槽的限位，解决了压簧在收合卡销的周向限位不足的缺陷，提高了收合卡销的锁定的稳定性。

传统方案中的折叠儿童餐椅在折叠后一般会影响车架的自立性能，需要支撑物或者固定物依靠才能保持稳定，对于收纳存在一定影响，而本申请中作为优选，所述收合卡销的头部设有与所述锁舌作用的引导斜面和在折叠态时与地面接触的滚轮。该设计的好处在于能够形成自立的撑脚。为减少后架折叠时的运动行程，因此选择后架向前架靠拢折叠，作为优选，所述容置槽下端开口。该设计使的当后架处于折叠态时，后架的支撑部向下，防倾部向上时，支撑部靠近地面的一侧通过滚轮与地面相接触，滚轮的出现解决了因为后架折叠而导致的自立性能降低的情况，并且在后架折叠的过程中能减少支撑部和地面之间的摩擦，保护收合卡销。

为了整理优化底架的形态，作为优选，所述前架为L形，该L形的横臂的端部设有所述容置槽，L形的拐点处设有前轮，所述座椅安装在L形的竖臂上，在折叠态中，所述防倾部贴靠于L形的竖臂上。

本实用新型具有以下优点：

(1)通过后架向前架折叠，减少儿童座椅在闲置时的体积，方便了收纳和携带，同时相较于传统的收折结构解决了容易夹手的问题；

(2)锁定机构的设计，后架在展开时能够方便的稳固锁定，需要收合是能够方便的解锁，使用方便；

(3)通过在后架的支撑部上设计滚轮，提高了座椅在折叠后的自立性能，优化了折叠和展开过程，用户体验良好。

附图说明

图1为本实施例折叠儿童餐椅示意图；

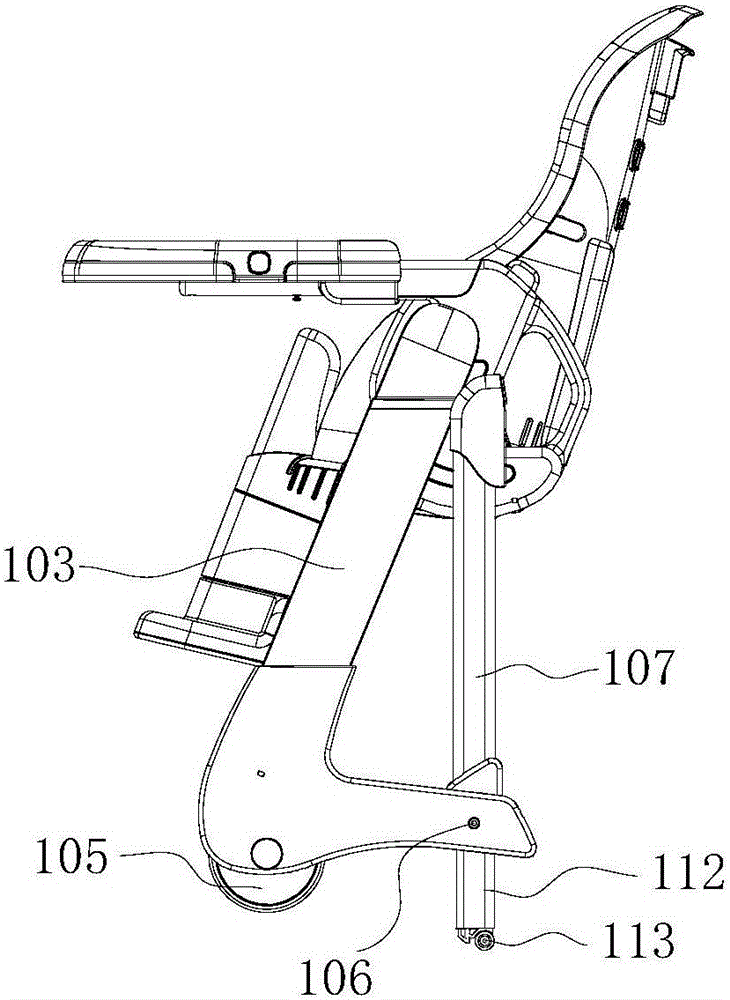

图2为图1中折叠儿童餐椅的折叠示意图；

图3为图1中折叠儿童餐椅的锁定机构锁定状态示意图。

具体实施方式

下面结合附图说明本实用新型具体实施方式。

如图1～3所示，一种折叠儿童餐椅，包括底架102和座椅101，底架102包括通过转轴106相互铰接的前架104和后架107，座椅101安装在前架104上，后架107具有搭置在地面上的展开态(如图1所示)和向前架104靠拢的折叠态(如图2所示)；展开态的后架107从铰接处分为朝向前架104的支撑部112和背向前架104的防倾部108。前架104为L形，该L形的横臂的端部设有容置槽，L形的拐点处设有前轮105，L形的竖臂的上端安装有延伸段103，座椅101安装在该延伸段103上，在折叠态中，防倾部108贴靠于L形的竖臂的延伸段103上。

前架104和后架107之间设有将后架107保持在展开态的锁定机构。锁定机构包括：活动插接在支撑部112内的收合卡销114；设置在前架104上与收合卡销114配合的锁舌122；驱动收合卡销114脱离锁舌122的牵引索118。牵引索118通过嵌装在收合卡销114内的安装头119连接。

前架104设有用于容纳支撑部112的下端开口的容置槽，锁舌122设置在容置槽内。支撑部112内设有销槽，收合卡销114活动插接在该销槽内，收合卡销114和销槽之间安装驱动收合卡销114完成锁定动作的压簧116，收合卡销114内设有压簧安装槽115，压簧116两端分别与支撑部112、压簧安装槽115相抵。收合卡销114的头部120设有与锁舌122作用的引导斜面121和在折叠态时与地面接触的滚轮113。

折叠儿童餐椅两侧的防倾部108之间还设有提高刚性的连接横杆111，连接横杆111中间安装有解锁按钮110，解锁按钮110通过牵引索118联动收合卡销114，解锁按钮110上安装有二道锁109。

使用过程如下

折叠：解开二道锁109并按压解锁按钮110，解锁按钮110会拉动牵引索118，牵引索118驱动收合卡销114克服压簧116的弹力向后架107的支撑部112内收缩，当收合卡销114后退至收合卡销114的销头与锁舌122接触锁定时，后架107能以转轴106为轴心自由转动。此时向上提起连接横杆111，后架107能向前架104靠拢折叠，支撑部112从容置槽中脱出，安装在后架107上围绕转轴106布置的旋转关节117能够提供限位导向，收合卡销114的头部120的滚轮113能够在地面上滚动协助完成折叠过程，当后架107折叠至于前架104贴靠时，折叠童车以前轮105和滚轮113为接触点自立在地面上，并且能够完成短距离的移动。

展开：用户需要扶住折叠儿童餐椅，另一只手驱动连接横杆111远离前架104运动，连接横杆111带动后架107展开，当后架107的支撑部112进入容置槽时，收合卡销114通过头部120的引导斜面121与锁舌122相互作用，驱动收合卡销114克服压簧116的弹力缩入支撑部112内以避让锁舌122，当后架107继续展开到所需位置时，锁舌122和引导斜面121错开，收合卡销114在压簧116的作用下弹出后架107的支撑部112，完成与前架104的锁定，展开完成。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
