一种自动百叶窗的制作方法

本实用新型涉及一种百叶窗，特别是一种自动百叶窗。

背景技术：

百叶窗是窗子的一种式样，起源于中国。中国古代建筑中，有直棂窗，从战国至汉代各朝代都有运用。直条的被称为直棂窗，还有横条的，叫卧棂窗。

随着社会的发展和人类生活水平的提高，人们的生活节奏也越来越快，因此，导致很多人忽略了自己的健康，而忘了保持室内空气的流畅（常开窗户），由于目前多数都是手动控制窗户，若把窗户打开，遇下雨没人在家时，便会造成雨水进屋，若把窗户关闭，又会忘记打开等情况。

技术实现要素：

为解决上述技术问题，本实用新型提供一种自动百叶窗。

本实用新型的技术方案：一种自动百叶窗，包括有窗框，窗框内设有一块以上的百叶窗板，百叶窗板经转轴连接在窗框上，百叶窗板上连接有传动杆，传动杆的一端连接有动力装置，动力装置上连接有控制器，控制器上连接有雨水感应器。

前述的自动百叶窗，所述传动杆的另一端连接有联动杆，所述动力装置连接在联动杆上。

前述的自动百叶窗，所述动力装置是步进电机。

前述的自动百叶窗，所述百叶窗板的下端设有防水沟槽。

前述的自动百叶窗，所述百叶窗板的两端设有防水橡胶层。

前述的自动百叶窗，所述窗框内的底部设有排水沟。

前述的自动百叶窗，所述动力装置上连接有太阳能电池。

前述的自动百叶窗，所述控制器上连接有光感应器。

前述的自动百叶窗，所述控制器上连接有温度感应器。

本实用新型的有益效果：

1、本实用新型通过将百叶窗板和动力装置连接，同时通过在动力装置上连接控制器，控制器上连接雨水感应器，实现了下雨时窗户自动关闭，未下雨时窗户自动打开通风的目的。

2、本实用新型通过将传动杆的另一端连接在联动杆上，并将动力装置连接在联动杆上，因此，只需同一个动力装置即可控制所有百叶窗板同步运动，具有节约成本，控制方便的特点。

3、本实用新型的动力装置采用的是步进电机，可控制百叶窗板开合的双向运动。

4、本实用新型通过在百叶窗板的下端设置防水沟槽，当百叶窗板关闭后，防水沟槽挡住相邻百叶窗板之间的缝隙，同时将雨水引流至远离窗板表面，避免雨水从缝隙中进入室内，具有防漏的效果。

5、本实用新型通过在百叶窗板的两端设置防水橡胶层，当百叶窗板关闭时，相邻两片百叶窗板相接触的一侧的防水橡胶层贴合在一起，由于橡胶材料质软，贴合度高，密封性好，进一步提高了本实用新型的防漏效果。

6、本实用新型通过在窗框内的底部设置排水沟，及时的将顺流而下的雨水排出窗框，避免雨水从窗框底部进入室内。

7、本实用新型通过设置太阳能电池，并连接在动力装置上，充分的利用了绿色清洁能源，具有节能环保的效果。

8、本实用新型通过设置光感应器，实现了白天窗户打开，晚上窗户关闭的功能。

9、本实用新型通过设置温度传感器，实现了温度较高时窗户打开，温度较低时窗户关闭的功能。

10、本实用新型的百叶窗板在打开时最大可开至90度，呈水平状态，此时便于对窗板的双面进行清洗，具有清洗方便的效果。

附图说明

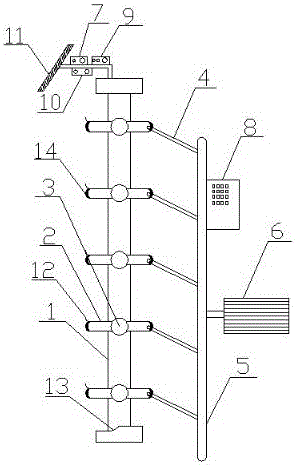

附图1为百叶窗板关闭时本实用新型的结构示意图；

附图2为百叶窗板打开时本实用新型的结构示意图；

附图3为百叶窗板的透视图。

附图标记说明：1-窗框，2-百叶窗板，3-转轴，4-传动杆，5-联动杆，6-动力装置，7-雨水感应器，8-控制器，9-光感应器，10-温度感应器，11-太阳能电池，12-防水沟槽，13-排水沟，14-防水橡胶层。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明，但并不作为对本实用新型限制的依据。

本实用新型的实施例：一种自动百叶窗，如附图1-3所示，包括有窗框1，窗框1内设有一块以上的百叶窗板2，百叶窗板2为玻璃材质，百叶窗板2经转轴3连接在窗框1上，百叶窗板2上连接有传动杆4，传动杆4的一端连接有动力装置6，动力装置6上连接有控制器8（控制器8为双控模式，打开时，本实用新型自动控制，关闭时，本实用新型根据用户的需求手动控制），控制器8上连接有雨水感应器7。

所述传动杆4的另一端连接有联动杆5，所述动力装置6连接在联动杆5上。

所述动力装置6是步进电机。

所述百叶窗板2的下端设有防水沟槽12，防水沟槽12为塑料弧形板。

所述百叶窗板2的两端（上下两端）设有防水橡胶层14。

所述窗框1内的底部设有排水沟13。

所述动力装置6上连接有太阳能电池11。

所述控制器8上连接有光感应器9。

所述控制器8上连接有温度感应器10。

本实用新型的工作原理：当雨水感应器7感应到下雨时，控制器8控制动力装置6运动，并通过联动杆5控制百叶窗板2同步运动并关闭，防水沟槽12挡住百叶窗板2之间的缝隙并将雨水引流至远离窗板表面，顺流而下的雨水经排水沟13排出窗框1，而太阳能电池11将光能转换成电能，为动力装置6提供电源；当增加光感应器9以后，首先，雨水感应器7感应是否下雨，当没有下雨时，控制器8控制百叶窗板2为可打开状态，而此时，如果为白天，则打开，如果为晚上，则关闭，反之，则不论是白天还是晚上，百叶窗板2均处于关闭状态；当增加温度感应器10以后，温度感应器10、光感应器9与雨水感应器7协同作用，同理，当雨水感应器7感应到下雨时，则百叶窗板2为常闭状态，当未下雨时，温度感应器10和光感应器9协同作用，白天时，控制器8控制百叶窗板2为可打开状态，如果温度较高，则打开，如果温度较低，则关闭，晚上时，百叶窗板2为常闭状态。此外，当关闭控制器8后，则动力装置6切换至手动状态，可根据自己的需要来调节百叶窗板2的开合。
