一种广告艺术设计专用绘图桌的制作方法

本实用新型涉及一种绘图桌，具体是一种广告艺术设计专用绘图桌。

背景技术：

绘图桌是学校很多专业都要用到的，由于艺术设计专业使用的绘图工具繁多，除绘图板外还有许多绘图工具如水彩颜料、调色盒、水桶、马克笔、大量的专业参考书籍等，一些特殊课程如设计课、效果图表现技法课，高年级还需要使用电脑。而且前普通的绘图桌结构简单、只能满足尺规绘图的单一需要，并且书桌堂较深，拿取物品不方便，置物空间少，如果需用参照物还会占用使用空间，这样一来普通的绘图桌就不能够满足专业学习的需要，且在户外绘图时，常常因为天气原因而导致绘图失败，且在光线较暗时难以完成绘图，这都会给使用者带来诸多不便。

技术实现要素：

本实用新型的目的在于提供一种广告艺术设计专用绘图桌，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种广告艺术设计专用绘图桌，包括绘图板和工作台，工作台的上方两侧设置有边框，边框左右两侧各设置一个笔筒，笔筒下面设置有挂钩，绘图板通过中间的旋转轴挂在边框的上面，边框上部设置有顶板，顶板上设有太阳能电池板，顶板下方设有照明装置，顶板内设有凹槽，凹槽内设有卡扣，照明装置内设有电源存储器，照明装置与电源存储器相连，电源存储器与太阳能电池板相连，照明装置为声控式LED灯；绘图板上部设置有两个固定夹，其下部设置有挡板，绘图板下部和边框内侧之间通过气压支撑杆连接，工作台的右侧上部设有调色盘；调色盘内部设置有颜料盛放凹坑；工作台下面设置有两个液压升降支架，液压升降支架外侧均有一个调节手柄；所述绘图板的边侧设有灭火球，灭火球内包覆有灭火剂，其内壁设有凸起。

作为本实用新型进一步的方案：所述气压支撑杆具体采用无缝镀铬钢管材料制成。

作为本实用新型再进一步的方案：所述挡板具体采用铝合金材料制成。

作为本实用新型再进一步的方案：所述边框、绘图板或工作台具体采用圆角打磨处理的特一级白橡木制成。

作为本实用新型再进一步的方案：所述旋转轴具体采用直径为20mm至30mm的实心不锈钢材料制成。

作为本实用新型再进一步的方案：所述液压升降支架具体采用全密封液压油缸。

作为本实用新型再进一步的方案：所述凸起的截面为三角形或者半圆形。

与现有技术相比，本实用新型的有益效果是：本实用新型的绘图板与工作台面分离，不影响工作台的工作空间，解决现有的普通的绘图桌桌面一般设置在工作台上部，只能满足尺规绘图的单一需要，造成工作台无法使用；通过所设的顶板，使用者可在户外绘图，并通过太阳能电池板，可将太阳能转变成电能，以供使用者所需照明用电；绘图板内设置灭火球，火灾时，灭火球被熔断，释放灭火剂，阻止火灾进一步蔓延；另外本实用新型结构简单、置物空间少，不能够满足专业学习的需要等问题，值得推广使用。

附图说明

图1为广告艺术设计专用绘图桌的结构示意图；

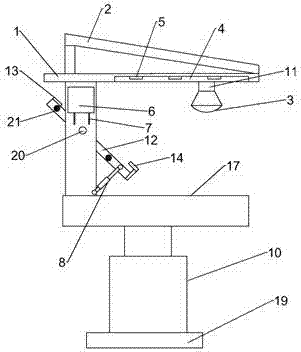

图2为广告艺术设计专用绘图桌的侧视图；

图3为广告艺术设计专用绘图桌中灭火球的结构示意图；

图中：1-顶板、2-太阳能电池板、3-照明装置、4-凹槽、5-卡扣、6-笔筒、7-挂钩、8-气压支撑杆、9-调节手柄、10-液压升降支架、11-电源存储器、12-绘图板、13-固定夹、14-挡板、15-边框、16-调色盘、17-工作台、18-颜料盛放凹坑、19-底座、20-旋转轴、21-灭火球、22-灭火剂、23-凸起。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种广告艺术设计专用绘图桌，包括绘图板8、工作台17，工作台17的上方两侧设置有边框15，边框15左右两侧各设置一个笔筒6，笔筒6下面设置有挂钩7，绘图板12通过中间的旋转轴20挂在边框15的上面，边框15上部设置有顶板1，所述顶板1上设有太阳能电池板2，顶板1下方设有照明装置3，顶板1内设有凹槽4，凹槽4内设有卡扣5；绘图板12上部设置有两个固定夹13，其下部设置有挡板14，绘图板12下部和边框15内侧之间通过气压支撑杆8连接，工作台17的右侧上部设有调色盘16；调色盘16内部设置有颜料盛放凹坑18，工作台17下面设置有两个液压升降支架10，液压升降支架10外侧均有一个调节手柄9；所述绘图板12的边侧设有灭火球21，灭火球21内包覆有灭火剂22，其内壁设有凸起23。所述凸起23的截面为三角形或者半圆形。

所述照明装置3内设有电源存储器11，照明装置3与电源存储器11相连，电源存储器11与太阳能电池板2相连，照明装置3为声控式LED灯。

所述气压支撑杆8具体采用无缝镀铬钢管材料制成，无缝镀铬钢管强度高，与木质材料能贴合紧密。

所述挡板14具体采用铝合金材料制成，便于放置一些艺术设计工具，进一步提高绘图效率。

所述边框15、绘图板12或工作台17具体采用圆角打磨处理的特一级白橡木制成，特一级白橡木色差少且美观，使用安全，工作时可以把绘图板撑开，不用时可用作边框，操作简便，增加艺术创作空间。

所述旋转轴20具体采用直径为20mm至30mm的实心不锈钢材料制成，具有耐腐蚀，美观的特点。

所述液压升降支架10具体采用全密封液压油缸，设计结构合理，安全平稳可靠，操作方便简捷。

所述灭火剂22可以是干粉灭火剂，火灾时，其内壁被熔断，释放出干粉灭火剂，灭火。由于灭火剂本身为高压物质，会对灭火球的内壁造成压力，观察到海底贝类的贝壳表面有突起，栖息于越深海底的贝类其突起越明显，因此，想到其凸起结构为一种减压结构，将灭火球的内壁设置为不同形状的凸起结构，能够缓解内部压力，防止灭火球在自然状态下涨破。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
