拖把的制作方法

本实用型涉及一种卫生清洁工具，特别指一种节能环保、易拆卸、长久耐用的拖把。

背景技术：

目前使用的拖把不能很好的适用于家庭清理卫生的需要，拖把多处是塑料件制成，易损坏、不易拆卸，若其中一个部件坏掉，就只能整个扔掉不用，也不能用其它布料代替使用，这给使用者带来了不必要的浪费与麻烦，同时也带来了环境的污染。研制一种适应面广、拆卸方便、节能环保的拖把是符合市场需求的。

技术实现要素：

本实用新型要解决的技术问题是提供一种拖把，这种拖把长久耐用，节能环保，易拆卸清洗更换其零部件，能用穿过的旧衣服、旧被单、旧被罩当拖布使用，使用它可减少不必要的浪费与环境污染。本实用新型结构简单、方便耐用、故障率低，它采用合理的固定拆卸方式，易操作实用性强，可弥补目前拖把的不足。

本实用新型要解决的技术问题由以下结构来实现：拖把包括拖把杆、拖布、螺栓，所述拖把杆下端与一副拖布卡通过所述螺栓固定，所述拖布卡为上下两只，每只呈碗状，上下两只拖布卡倒扣叠在一起，由所述螺栓穿过将两只夹有拖布的拖布卡与拖把杆下端固定起来。

本实用新型还包括以下结构：所述上拖布卡顶部固定有固定套，所述固定套内部设置有螺孔，螺孔与所述螺栓配合。所述拖把杆下端插入固定套内并由一只螺丝固定起来。

本实用新型拖把的优点：本拖把节能环保、简易耐用，拖把多处采用金属制成，长久耐用。拖把杆用螺栓固定，便于更换。采用手拧螺栓固定拖布，便于拆卸清洗更换拖布。本拖把可用旧衣物当拖布使用，从而具有节省、便利的好处。本拖把在结构布局、技术性能、工作效率等各方面明显优于目前使用的拖把，其结构合理、使用方便、操作简单、故障率低、便于拆卸维修。

附图说明

图1为拖把的整体结构图。（拖布未画出）

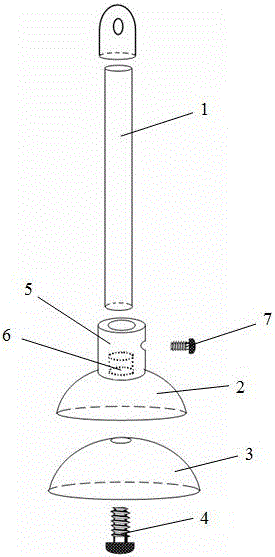

图2为拖把的分装视图。

具体实施方式

如图1、图2所示，本拖把的拖把杆1下端与一副拖布卡2、3通过螺栓4固定，拖布卡2、3为上下两只，每只呈碗状，上下两只拖布卡2、3倒扣叠在一起，用螺栓4穿过将两只夹有拖布的拖布卡2、3与拖把杆1下端固定起来。

如图2所示，上拖布卡2顶部固定有固定套5，固定套5内部设置有螺孔6，螺孔6与螺栓4配合。拖把杆1下端插入固定套5内并在侧面由一只螺丝7固定起来。

本拖布可以用旧衣服、旧被单或旧被罩叠起来剪成大小相同形状，制成拖布，将拖布放置在上下两只拖布卡2、3之间固定即可。
