一种建筑高空作业用安全挂梯的制作方法

本实用新型涉及一种建筑挂梯，尤其涉及一种建筑高空作业用安全挂梯。

背景技术：

随着建筑业的不断发展，在建筑施工过程中，常常会用到梯子，然而传统的建筑用梯子，在高空作业施工时，因梯子放置及安装不稳定且缺少必要的安全防护措施，处在高空作业的施工人员随时有踩空掉落的可能，存在较大的安全隐患，施工人员的安全得不到有效的保障，阻碍高空作业的发展。

技术实现要素：

为解决上述存在的问题，本实用新型提供一种结构简单，易于制造，成本低，实用性强，安全稳固，可伸缩使用的建筑高空作业用安全挂梯。

本实用新型解决上述技术问题采用的技术方案为：一种建筑高空作业用安全挂梯，包括具有多组脚蹬杆以及两支撑杆的挂梯本体，所述脚蹬杆设于两支撑杆之间，所述支撑杆顶端设有用于钩挂在建筑体钢管支架上的安全挂钩，安全挂钩上设有安全绳，所述安全挂钩上设有用于捆绑安全绳防止挂梯本体脱离建筑体钢管支架的第一拉环，在安全挂钩与支撑杆之间设有固定螺母，所述固定螺母上套设有与第一拉环配合使用、用于放置安全绳防止挂梯本体脱离建筑体钢管支架的第二拉环，所述安全绳上设有一自锁器，与自锁器连接有防止施工人员因踩空脱离挂梯本体的安全带，还包括一设于支撑杆底端与建筑体相支撑用于增加挂梯本体稳固性的伸缩支撑架。

上述的建筑高空作业用安全挂梯，所述支撑杆为伸缩支撑杆，支撑杆设于用于收放支撑杆伸缩端的弹簧压紧固定装置。

上述的建筑高空作业用安全挂梯，所述支撑杆与伸缩支架之间设有转轴。

上述的建筑高空作业用安全挂梯，所述伸缩支撑架包括两伸缩杆以及与伸缩杆相连的连杆，所述伸缩杆上设有用于收放伸缩杆伸缩端的弹簧压紧固定装置。

本实用新型解决技术问题所带来的有益效果在于：结构简单，易于制造，操作简单，支撑杆采用伸缩支撑杆，伸缩方便，体积小，便于携带，采用安全挂钩并使用安全绳通过第一拉环及第二拉环固定在建筑体钢管支架上，安全方便，不易脱钩；采用伸缩支撑架与建筑体墙面支撑，增加了挂梯的稳固性，使用时不易摇晃，且使用范围广；采用自锁器与安全绳及安全带相连，保证了施工人员的安全，增加了安全性。

附图说明

图1为本实用新型的结构示意图；

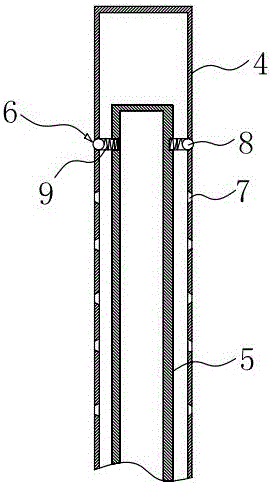

图2为本实用新型中锁定装置的结构示意图。

具体实施方式

下面结合附图及具体实施例对本实用新型做进一步详细说明。

如图1、2所示，一种建筑高空作业用安全挂梯，包括具有多组脚蹬杆1以及两支撑杆2的挂梯本体3，所述脚蹬杆1设于两支撑杆2之间，脚蹬杆1设置多根，支撑杆2为圆柱形空心结构，所述支撑杆2为伸缩支撑杆，具体结构为，支撑杆2设置多根，分为大支撑杆4及小支撑杆5，小支撑杆5套入大支撑杆4内，支撑杆2设有用于收放支撑杆伸缩端的弹簧压紧固定装置6，具体为在小支撑杆5设有用于收放小支撑杆5伸缩端的弹簧压紧固定装置6，大支撑杆4上开设有多个孔7，弹簧压紧固定装置6包括设于小支撑杆5上的钢珠8，钢珠8的直径大于孔7的孔径，以及将钢珠8顶起将其锁定在大支撑杆4上孔7内的弹簧9，当需要收放时，仅需将钢珠8下压就可实现小支撑杆5的伸缩，所述支撑杆2顶端设有用于钩挂在建筑体钢管支架上的安全挂钩10，安全挂钩10上设有安全绳11，所述安全挂钩10上设有用于捆绑安全绳11防止挂梯本体3脱离建筑体钢管支架的第一拉环12，安全绳系11在第一拉环12上，在安全挂钩10与支撑杆2之间设有固定螺母13，所述固定螺母13上套设有与第一拉环12配合使用、用于放置安全绳11防止挂梯本体3脱离建筑体钢管支架的第二拉环14，所述安全绳11上设有一自锁器15，自锁器15为市面上存在的自锁器，为现有技术，在此不赘述，与自锁器15连接有防止施工人员因踩空脱离挂梯本体3的安全带16，还包括一设于支撑杆2底端与建筑体相支撑用于增加挂梯本体3稳固性的伸缩支撑架17，所述伸缩支撑架17包括两伸缩杆18以及与伸缩杆18相连的连杆19，所述伸缩杆18上设有用于收放伸缩杆伸缩端的弹簧压紧固定装置，与支撑杆2上的弹簧压紧固定装置为同一结构，所述支撑杆2与伸缩支架17之间设有转轴，以便在不使用时减小体积便于存放。

使用方法：

使用时首先将安全挂钩挂10在建筑支架钢管上，通过支撑杆2上弹簧压紧固定装置将挂梯本体3打开，安全绳11与第一拉环12固定，安全绳11的另一端穿过第二拉环14及建筑支架钢管，拧紧固定螺母13将安全绳11固定，保证挂梯本体3悬挂的安全性，安全绳11穿过自锁器15，将安全带16与自锁器15连接，通过转轴将伸缩支撑架17展开并固定，按压伸缩杆18上的弹簧压紧固定装置将伸缩支撑架17伸长至建筑体墙面，使挂梯本体3与墙面支撑，保证挂梯的稳定，减少晃动，即可实现安全爬梯。

上述虽然结合附图对本实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
