电力施工用安全梯的制作方法

本实用新型涉及一种电力施工用安全梯，属于电力装置技术领域。

背景技术：

在电力施工中大多采用爬梯，工作人员通过爬梯攀爬到需要抢修或维护的输电线路上；现有的电力施工用梯一般采用两根竖杆和若干横杆，但各竖杆底部仅一点着地，稳固性差，很容易发生意外，使施工人员的生命安全无法保障，另外，在遇到较高的线路或设备时，下面的工作人员无法清晰的看到当前施工的情况，工作人员之间无法进行沟通交流，延误施工的进程，且施工人员在拿取相应的施工工具时需要相关人员从下面传递到施工人员的手中，上述操作费时费力，不利于工作效率的提高，同时在一些光线较暗的环境中工作时，工作人员常常需要再佩戴照明设备，增加了工作人员的负担。

技术实现要素：

本实用新型的目的在于提供一种电力施工用安全梯，使施工人员快速拿取相应的施工工具且能够将施工的进度及时展现在相关人员的面前，提升了工作的进程，确保施工人员的安全，减轻了施工人员的劳动负担。

本实用新型所述的电力施工用安全梯，包括安全梯主体，安全梯主体包括相互联接的左右两部分，安全梯主体的上方设有联接板，联接板的上方设有载物台，联接板与载物台之间设有至少一个交叉式升降机构，交叉式升降机构包括相互铰接的两个分杆，交叉式升降机构的下方通过紧固螺栓分别联接联接板的四周，交叉式升降机构的上方联接载物台，载物台上设有与其联接的伸缩杆，伸缩杆的上方设有摄像头组件，载物台的侧面设有照明灯和耳机，载物台的后方设有控制器和蓄电池，载物台的外部设有无线传输模块，控制器连接摄像头组件、照明灯和耳机并通过无线传输模块与移动终端实现数据通讯，蓄电池为上述电气元件提供电能供应。

施工人员进行电力施工时，登上安全梯主体后将交叉式升降机构展开，载物台上放置施工所需的工具，将伸缩杆拉伸至合适的高度使摄像头组件正对施工的位置，摄像头组件用于实时拍摄施工的进展画面，施工人员通过耳机与下方的人员进行对话，控制器采集上述信息通过无线传输模块传输至移动终端，便于下方的人员及时查看施工的进度，照明灯用于在光线较暗的情况下提供照明功能，通过控制器可以控制照明灯的工作状态。

所述的照明灯和耳机通过可折叠支架联接载物台，当使用时将可折叠支架展开，使用完毕后将可折叠支架合上。

所述的载物台的四周设有挡板，方便放置施工工具，避免发生滑落。

所述的无线传输模块为蓝牙通讯模块/3G模块/4G模块/WIFI模块中的一种或多种，无线传输模块为现有技术中应用的无线通讯模块。

所述的移动终端包括手机和手持电脑，移动终端为电力人员日常携带的智能电子设备。

所述的安全梯主体的底部设有圆柱形或圆锥形的防滑齿，防滑齿可以有效增加摩擦力，保证施工人员的安全。

本实用新型与现有技术相比，具有如下有益效果：

提供一种电力施工用安全梯，使施工人员快速拿取相应的施工工具且能够将施工的进度及时展现在相关人员的面前，提升了工作的进程，确保施工人员的安全，减轻了施工人员的劳动负担，可广泛应用于电力施工中。

附图说明

图1为本实用新型实施例的结构示意图；

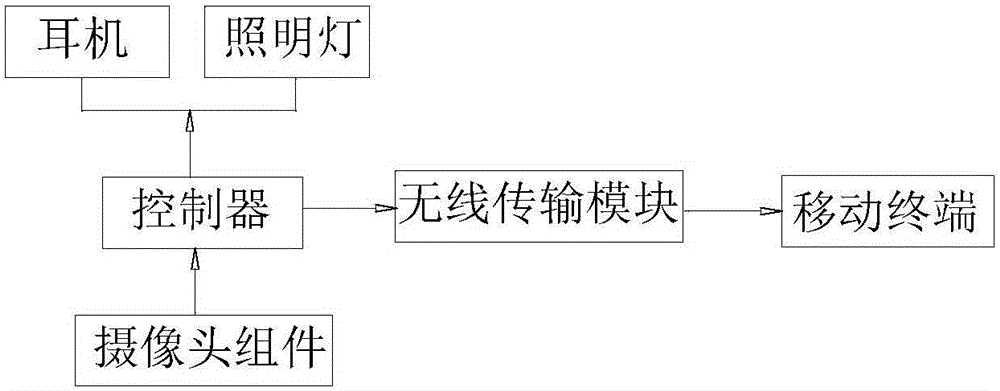

图2为本实用新型实施例的电路连接框图；

图中：1、防滑齿；2、安全梯主体；3、联接板；4、挡板；5、伸缩杆；6、摄像头组件；7、照明灯；8、耳机；9、无线传输模块；10、载物台；11、交叉式升降机构；12、紧固螺栓。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明：

实施例

如图1-2所示，本实用新型所述的电力施工用安全梯，包括安全梯主体2，安全梯主体2包括相互联接的左右两部分，安全梯主体2的上方设有联接板3，联接板3的上方设有载物台10，联接板3与载物台10之间设有至少一个交叉式升降机构11，交叉式升降机构11包括相互铰接的两个分杆，交叉式升降机构11的下方通过紧固螺栓12分别联接联接板3的四周，交叉式升降机构11的上方联接载物台10，载物台10上设有与其联接的伸缩杆5，伸缩杆5的上方设有摄像头组件6，载物台10的侧面设有照明灯7和耳机8，载物台10的后方设有控制器和蓄电池，载物台10的外部设有无线传输模块9，控制器连接摄像头组件6、照明灯7和耳机8并通过无线传输模块9与移动终端实现数据通讯，蓄电池为上述电气元件提供电能供应。

本实施例的工作原理为：施工人员进行电力施工时，登上安全梯主体2后将交叉式升降机构11展开，载物台10上放置施工所需的工具，将伸缩杆5拉伸至合适的高度使摄像头组件6正对施工的位置，摄像头组件6用于实时拍摄施工的进展画面，施工人员通过耳机8与下方的人员进行对话，控制器采集上述信息通过无线传输模块9传输至移动终端，便于下方的人员及时查看施工的进度，照明灯7用于在光线较暗的情况下提供照明功能，通过控制器可以控制照明灯7的工作状态。

为了进一步说明上述实施例，照明灯7和耳机8通过可折叠支架联接载物台10。

为了进一步说明上述实施例，载物台10的四周设有挡板4。

为了进一步说明上述实施例，无线传输模块9为蓝牙通讯模块/3G模块/4G模块/WIFI模块中的一种或多种。

为了进一步说明上述实施例，移动终端包括手机和手持电脑。

为了进一步说明上述实施例，安全梯主体2的底部设有圆柱形或圆锥形的防滑齿1。

采用以上结合附图描述的本实用新型的实施例的电力施工用安全梯，使施工人员快速拿取相应的施工工具且能够将施工的进度及时展现在相关人员的面前，提升了工作的进程，确保施工人员的安全，减轻了施工人员的劳动负担。但本实用新型不局限于所描述的实施方式，在不脱离本实用新型的原理和精神的情况下这些对实施方式进行的变化、修改、替换和变形仍落入本实用新型的保护范围内。
