一种采摘用多功能用梯的制作方法

本实用新型涉及木梯技术领域，尤其涉及一种采摘用多功能用梯。

背景技术：

随着科学的发展和社会的进步，人们的生活水平正在逐步提高，人们对于水果的需求量也越来越大。新鲜的水果不但能味道鲜美，而且能够补充人们所需的多种维生素和矿物质。

现有的技术下，当水果处于较高的位置时，多数采用人工采摘，一般采摘用的工具是人字梯，但是人字梯自身重量较重，不方便携带，采集过后的水果重量也比较重，不方便运输，这给人们带来了很大的难题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种采摘用多功能用梯。

为了实现上述目的，本实用新型采用了如下技术方案：

一种采摘用多功能用梯，包括左梯体、右梯体和从动装置，所述左梯体包括梯梁，所述梯梁上设有踏板，所述梯梁的顶部一侧连接有从动装置，所述从动装置包括转轴，所述转轴的一端外部上设有凸起，所述转轴带有凸起的一端延伸至梯梁内，且凸起位于梯梁内，所述梯梁的外壁上设有限位块，所述限位块上设有安装孔，所述安装孔内设有紧固件，所述限位块通过紧固件与梯梁固定连接，所述限位块与转 轴上的凸起相匹配，所述转轴的另一端设有滚轮，所述滚轮与滚轮固定连接，所述左梯体和右梯体之间设有撑杆，所述撑杆上设有折叠关节，所述折叠关节位于述撑杆中间处。

优选的，所述梯梁的数量为四个，所述梯梁的底部均设有防滑层。

优选的，所述梯梁的顶部设有操作平台，所述操作平台包括左操作平台和右操作平台，所述左操作平台和右操作平台通过固定件连接。

优选的，所述从动装置的数量为两个，所述从动装置分别位于左梯体的顶部两侧。

本实用新型中，松开固定件，将撑杆上的折叠关节朝下压，使左梯体和右梯体合并，手握梯梁底部，滚轮与地面接触，通过推动梯梁，使滚轮滚动，便于携带，同时可以将采集的水果放在梯梁和踏板上，便于水果的运输，大大提高了采摘效率，省时省力。

附图说明

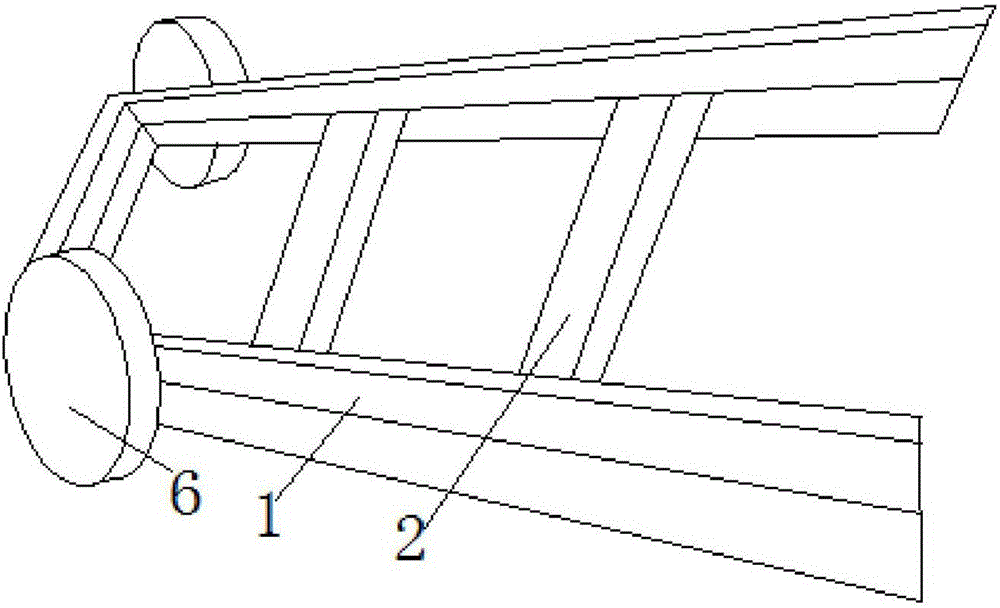

图1为本实用新型提出的一种采摘用多功能用梯的第一结构示意图；

图2为本实用新型提出的一种采摘用多功能用梯的第二结构示意图；

图3为本实用新型提出的一种采摘用多功能用梯的俯视图。

图中：1梯梁、2踏板、3撑杆、4固定件、5折叠关节、6从动装置、7转轴、8凸起、9限位块、10紧固件、11滚轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种采摘用多功能用梯，包括左梯体、右梯体和从动装置6，左梯体包括梯梁1，梯梁1上设有踏板2，梯梁1的顶部一侧连接有从动装置6，从动装置6包括转轴7，转轴7的一端外部上设有凸起8，转轴7带有凸起8的一端延伸至梯梁1内，且凸起8位于梯梁1内，梯梁1的外壁上设有限位块9，限位块9上设有安装孔，安装孔内设有紧固件10，限位块9通过紧固件10与梯梁1固定连接，限位块9与转轴7上的凸起8相匹配，转轴7的另一端设有滚轮11，滚轮11与滚轮固定连接，左梯体和右梯体之间设有撑杆3，撑杆3上设有折叠关节5，折叠关节5位于述撑杆3中间处，梯梁1的数量为四个，梯梁1的底部均设有防滑层，梯梁1的顶部设有操作平台，操作平台包括左操作平台和右操作平台，左操作平台和右操作平台通过固定件4连接，从动装置6的数量为两个，从动装置6分别位于左梯体的顶部两侧，松开固定件4，将撑杆3上的折叠关节5朝下压，使左梯体和右梯体合并，手握梯梁1底部，滚轮11与地面接触，通过推动梯梁1，使滚轮滚动，便于携带，同时可以将采集的水果放在梯梁1和踏板2上，便于水果的运输，大大提高了采摘效率，省时省力。

工作原理：松开固定件4，将撑杆3上的折叠关节5朝下压，使左梯体和右梯体合并，手握梯梁1底部，滚轮11与地面接触，通过 推动梯梁1，使滚轮滚动，便于携带。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
