一种多功能梯的制作方法

本实用新型涉及生活用品技术领域，尤其涉及一种多功能梯。

背景技术：

多功能梯是人们日常生活中常用的产品，多功能梯既可以当梯子使用，也可以当晾衣架使用，因此它被大多数家庭接受。

目前市场上的多功能梯主要由支撑架、晾衣架和调节定位机构组成，其主要存在以下缺点：(一)目前的多功能梯的支撑架均由两个支撑杆组成，支撑杆之间不设有任何加强装置，支撑强度较低；(二)目前的多功能梯通过左右两个调节定位机构进行定位，该左右两个调节定位机构之间不设有任何支撑装置，多功能梯的整体稳定性较低；(三)目前的调节定位机构均为棘轮调节机构，该棘轮调节机构使用靠弹簧的弹力使卡件与卡位的限位配合来控制晾衣架，当要收起晾衣架时利用外力使弹簧压缩同时令卡件与卡位分离从而将晾衣架收起，这种类型的梯子在使用过程存在结构复杂、可靠性差及使用寿命短等缺点；(四)目前的棘轮调节定位机构只能用于调控晾衣架，不具有调控支撑架的功能，同时支撑架上的踏板均固定连接在支撑架上，导致多功能梯的体积较大、功能较单一。

因此，研发一种结构稳定、强度较高、支撑架和晾衣架均可调控的多功能梯，显得格外重要。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷提出结构稳定、强度较高、支撑架和晾衣架均可调控的多功能梯。

为了解决上述技术问题，本实用新型提供了一种多功能梯，包括梯子本体，所述梯子本体由支撑架Ⅰ和支撑架Ⅱ组成，所述支撑架Ⅰ的顶部和支撑架Ⅱ的 顶部连接后形成一V形的整体，还包括晾衣架和调节定位机构，所述晾衣架通过所述调节定位机构转动连接在所述梯子本体的顶部；所述调节定位机构包括第一调节定位机构和第二调节定位机构，所述第一调节定位机构与所述第二调节定位机构固定连接；所述第一调节定位机构和所述第二调节定位机构均由棘轮调节机构Ⅰ和棘轮调节机构Ⅱ组成，所述棘轮调节机构Ⅰ与所述棘轮调节机构Ⅱ转动连接；所述棘轮调节机构Ⅰ与所述棘轮调节机构Ⅱ均包括棘轮、转动连接件和限位件，所述转动连接件的活动端与所述棘轮转动连接，所述转动连接件的固定端分别与所述梯子本体和所述晾衣架固定连接，所述限位件的活动端与所述转动连接件的活动端以及所述棘轮相配合，所述限位件的固定端将所述晾衣架固定在所述转动连接件上。

优选地，所述第一调节定位机构通过顶杆与所述第二调节定位机构固定连接，所述支撑架Ⅰ的顶部固定连接在所述棘轮调节机构Ⅰ上，所述支撑架Ⅱ的顶部固定连接在所述棘轮调节机构Ⅱ上。

优选地，所述转动连接件为铰链，所述棘轮包括左棘轮和右棘轮，所述铰链的活动端转动连接在所述左棘轮与所述右棘轮之间，所述铰链的固定端包括固定端Ⅰ和固定端Ⅱ，所述固定端Ⅰ与所述支撑杆Ⅰ和所述支撑杆Ⅱ固定连接，所述固定端Ⅱ与所述晾衣架固定连接；所述限位件为卡销，所述卡销的活动端上设置有限位块，所述限位块与所述左棘轮上的卡槽、所述右棘轮上的卡槽以及所述铰链的活动端上的卡槽相配合，所述卡销的固定端将所述固定端Ⅱ固定连接在所述晾衣架上。

优选地，所述支撑架Ⅰ由两条支撑杆Ⅰ组成，两条所述支撑杆Ⅰ之间均匀分布有多个加强板；所述加强板为长条形结构，所述加强板的两个长边上分别形成内部中空的凸起Ⅰ和凸起Ⅱ，所述凸起Ⅰ的宽度与所述凸起Ⅱ的宽度之和小于所述加强板的宽度；所述凸起Ⅰ的大小与所述凸起Ⅱ的大小相等，所述凸起Ⅰ的截面和所述凸起Ⅱ的截面均为梯形。

优选地，所述支撑架Ⅱ由两条支撑杆Ⅱ组成，两条所述支撑杆Ⅱ之间均匀分布有多个连接件，所述连接件上转动连接有踏板，所述连接件远离所述踏板上设置有衬套；所述踏板由踏板Ⅰ和踏板Ⅱ拼接而成，所述踏板Ⅰ的截面和所述踏板Ⅱ的截面均为L形，所述踏板Ⅰ的端部设置有第一连接部，所述踏板Ⅱ的端部设置有第二连接部，所述第一连接部与所述第二连接部相匹配后形成一 截面为[形且整体形状为长方形的所述踏板。

进一步地，所述踏板的一个长边转动连接在所述连接件上，所述踏板的两个短边上设置有踏板侧盖，所述踏板侧盖上转动连接有第一连接杆，所述第一连接杆远离所述踏板侧盖的位置上与一第二连接杆的顶部转动连接，所述第二连接杆的底部与所述支撑架Ⅰ转动连接。

优选地，所述第一连接杆为两个，所述第二连接杆为一个，所述第二连接杆的顶部通过销轴与任意一个所述第一连接杆转动连接。

进一步地，两条所述支撑杆Ⅱ的内侧面上还设置有垫杆，所述垫杆通过所述连接件固定连接在所述支撑杆Ⅱ上；所述垫杆的长度小于所述支撑杆Ⅱ的长度，所述垫杆的端部设置还有垫杆堵头。

进一步地，所述支撑杆Ⅰ的底部和所述支撑杆Ⅱ的底部均设置有支撑脚防滑套。

进一步地，所述晾衣架包括晾衣架Ⅰ和晾衣架Ⅱ，所述晾衣架Ⅰ和所述晾衣架Ⅱ对称设置在所述调节定位机构的两侧；所述晾衣架Ⅰ和所述晾衣架Ⅱ上均设置有晾衣杆，所述晾衣杆包括圆形晾衣杆和伞形晾衣杆，所述圆形晾衣杆的横截面为圆形，所述伞形晾衣杆的横截面为伞形。

本实用新型的多功能梯，具有如下有益效果：

1、本实用新型的支撑架Ⅰ上固定连接有多个加强板，加强板的两个长边上均设置有中空的凸起，大大提高了强度和稳定性。

2、本实用新型调节定位机构包括第一调节定位机构和第二调节定位机构，第一调节定位机构通过顶杆与第二调节定位机构连接，进一步提高稳定性。

3、本实用新型的第一调节定位机构和所述第二调节定位机构均由棘轮调节机构Ⅰ和棘轮调节机构Ⅱ组成，棘轮调节机构Ⅰ与所述棘轮调节机构Ⅱ转动连接，支撑架Ⅰ的顶部固定连接在棘轮调节机构Ⅰ上，支撑架Ⅱ的顶部固定连接在所棘轮调节机构Ⅱ上，支撑架Ⅰ和支撑架Ⅱ可随着棘轮调节机构的转动而转动，实现支撑架Ⅰ和支撑架Ⅱ的收起与展开；且棘轮调节机构Ⅰ与棘轮调节机构Ⅱ均由左棘轮、右棘轮、铰链和卡销组成，卡销上的限位块通过弹簧控制并于棘轮和铰链相配合，用于调控晾衣架的收起与展开，即本实用新型通过调节定位机构既能调控晾衣架又能调控支撑架，结构简单，使用方便，功能较多。

4、本实用新型的支撑架Ⅱ上转动连接由多个踏板，踏板为长方形结构，方 便踩踏，且一侧与支撑架转动连接，另两边与第一连接杆转动连接，方便收起与展开。

附图说明

为了更清楚地说明本实用新型的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它附图。

图1是本实用新型的多功能梯展开时的结构示意图；

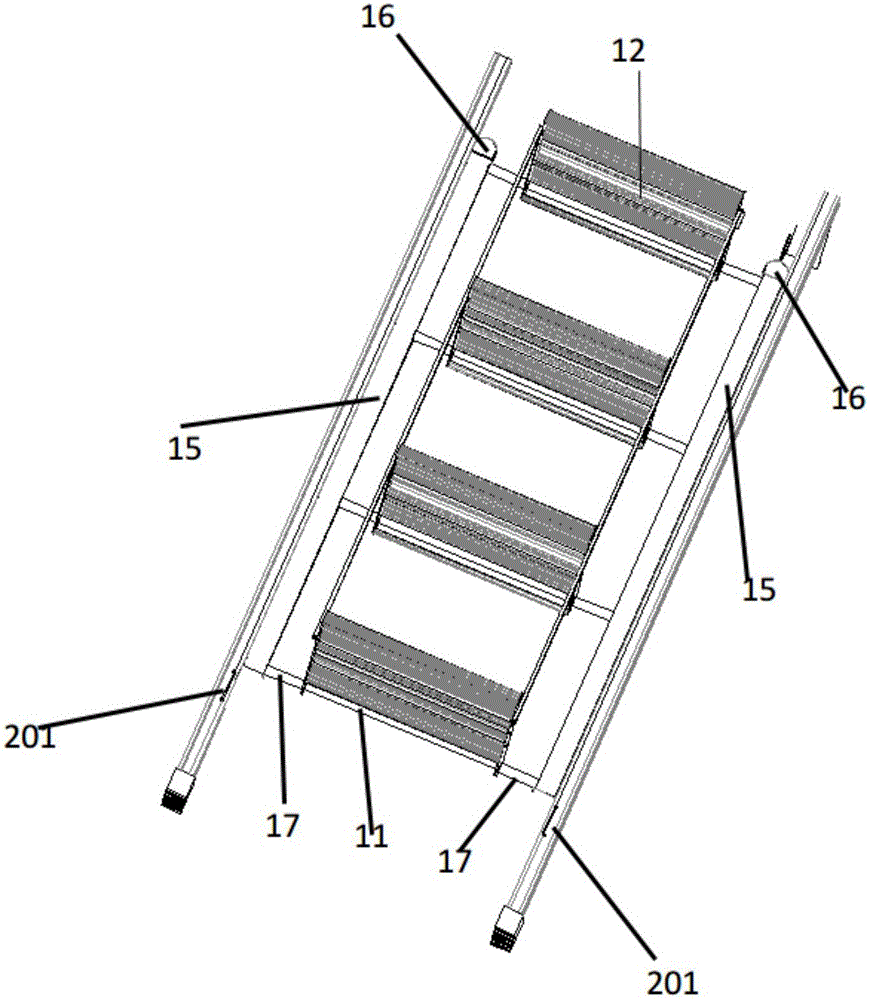

图2是本实用新型的踏板、支撑架Ⅱ和垫杆之间的连接结构示意图；

图3是本实用新型的踏板Ⅰ的结构示意图；

图4是本实用新型的踏板Ⅰ的截面图；

图5是本实用新型的踏板Ⅱ的结构示意图；

图6是本实用新型的踏板Ⅱ的截面图；

图7是本实用新型的加强板的结构示意图；

图8是本实用新型的加强板的截面图；

图9是本实用新型的踏板的结构示意图；

图10是本实用新型的踏板的截面图；

图11是本实用新型的踏板与连接件之间的连接结构示意图；

图12是本实用新型的第一调节定位机构与第二调节定位机构之间的连接结构示意图；

图13是本实用新型的第一调节定位机构或第二调节定位机构的结构示意图；

图14是本实用新型的卡销结构示意图；

图15是本实用新型的铰链的结构示意图；

图16是本实用新型的卡销、铰链、棘轮和晾衣架之间的连接结构示意图；

图17是本实用新型的伞形晾衣杆的结构示意图；

图18是本实用新型的圆形晾衣杆的结构示意图；

图19是本实用新型的多功能梯收起时的结构示意图。

其中，图中附图标记对应为：1-支撑架Ⅰ，101-支撑杆Ⅰ，2-支撑架Ⅱ，201- 支撑杆Ⅱ，3-晾衣架Ⅰ，4-晾衣架Ⅱ，5-第一调节定位机构，6-第二调节定位机构，7-顶杆，8-棘轮调节机构Ⅰ，9-棘轮调节机构Ⅱ，10-加强板，102-凸起Ⅰ，103-凸起Ⅱ，11-连接件，12-踏板，121-踏板Ⅰ，1211-第一连接部，122-踏板Ⅱ，1221-第二连接部，13-第一连接杆，14-第二连接杆，15-垫杆，16-垫杆堵头，17-衬套，18-踏板侧盖，19-左棘轮，20-右棘轮，21-铰链，211-固定端Ⅰ，212-固定端Ⅱ，22-卡销，221-限位块，23-支撑脚防滑套，24-圆形晾衣杆，25-伞形晾衣杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

由图1和图12所示，本实用新型公开了一种多功能梯，包括梯子本体，所述梯子本体由支撑架Ⅰ1和支撑架Ⅱ2组成，所述支撑架Ⅰ1的顶部和支撑架Ⅱ2的顶部连接后形成一V形的整体，该多功能梯还包括晾衣架和调节定位机构，所述晾衣架通过所述调节定位机构转动连接在所述梯子本体的顶部；所述调节定位机构包括第一调节定位机构5和第二调节定位机构6，所述第一调节定位机构5与所述第二调节定位机构6固定连接；所述第一调节定位机构5和所述第二调节定位机构6均由棘轮调节机构Ⅰ8和棘轮调节机构Ⅱ9组成，所述棘轮调节机构Ⅰ8与所述棘轮调节机构Ⅱ9转动连接；所述棘轮调节机构Ⅰ8与所述棘轮调节机构Ⅱ9均包括棘轮、转动连接件和限位件，所述转动连接件的活动端与所述棘轮转动连接，所述转动连接件的固定端分别与所述梯子本体和所述晾衣架固定连接，所述限位件的活动端与所述转动连接件的活动端以及所述棘轮相配合，所述限位件的固定端将所述晾衣架固定在所述转动连接件上。

继续如图12所示，所述第一调节定位机构5通过顶杆7与所述第二调节定位机构6固定连接，所述支撑架Ⅰ1的顶部固定连接在所述棘轮调节机构Ⅰ8上，所述支撑架Ⅱ2的顶部固定连接在所述棘轮调节机构Ⅱ9上。

如图13-16所示，所述转动连接件为铰链21，所述棘轮包括左棘轮19和右 棘轮20，所述铰链21的活动端转动连接在所述左棘轮19与所述右棘轮20之间，所述铰链21的固定端包括固定端Ⅰ211和固定端Ⅱ212，所述固定端Ⅰ211与所述支撑杆Ⅰ101和所述支撑杆Ⅱ201固定连接，所述固定端Ⅱ212与所述晾衣架固定连接；所述限位件为卡销22，所述卡销22包括固定端和由弹簧控制的活动端，所述卡销22的活动端上设置有限位块221，所述限位块221与所述左棘轮19上的卡槽、所述右棘轮20上的卡槽以及所述铰链21的活动端上的卡槽相配合，即所述限位块221卡在所述左棘轮19上的卡槽、所述右棘轮20上的卡槽以及所述铰链21的活动端上的卡槽内，所述卡销22的固定端将所述固定端Ⅱ212固定连接在所述晾衣架上。

如图1、图7和图8所示，所述支撑架Ⅰ1由两条支撑杆Ⅰ101组成，两条所述支撑杆Ⅰ101之间均匀分布有多个加强板10；所述加强板10为长条形结构，所述加强板10的两个长边上分别形成内部中空的凸起Ⅰ102和凸起Ⅱ103，所述凸起Ⅰ102的宽度与所述凸起Ⅱ103的宽度之和小于所述加强板10的宽度；所述凸起Ⅰ102的大小与所述凸起Ⅱ103的大小相等，所述凸起Ⅰ102的截面和所述凸起Ⅱ103的截面均为梯形。

如图1、图3、图4、图5、图6、图9、图10和图11所示，所述支撑架Ⅱ2由两条支撑杆Ⅱ201组成，两条所述支撑杆Ⅱ201之间均匀分布有多个连接件11，所述连接件11上转动连接有踏板12，所述连接件11远离所述踏板12上设置有衬套17；所述踏板12由踏板Ⅰ121和踏板Ⅱ122拼接而成，所述踏板Ⅰ121的截面和所述踏板Ⅱ122的截面均为L形，所述踏板Ⅰ121的端部设置有第一连接部1211，所述踏板Ⅱ122的端部设置有第二连接部1221，所述第一连接部1211与所述第二连接部1221相匹配后形成一截面为[形且整体形状为长方形的所述踏板12；所述踏板12的一个长边转动连接在所述连接件11上，所述踏板12的两个短边上设置有踏板侧盖18，所述踏板侧盖18上转动连接有第一连接杆13，所述第一连接杆13远离所述踏板侧盖18的位置上与一第二连接杆14的顶部转动连接，所述第二连接杆14的底部与所述支撑架Ⅰ1转动连接；所述第一连接杆13为两个，所述第二连接杆14为一个，所述第二连接杆14的顶部通过销轴与任意一个所述第一连接杆13转动连接。

如图1和图2所示，两条所述支撑杆Ⅱ201的内侧面上还设置有垫杆15，所述垫杆15通过所述连接件11固定连接在所述支撑杆Ⅱ201上；所述垫杆15 的长度小于所述支撑杆Ⅱ201的长度，所述垫杆15的端部设置还有垫杆堵头16；所述支撑杆Ⅰ101的底部和所述支撑杆Ⅱ201的底部均设置有支撑脚防滑套23。

如图1、图17和图18所示，所述晾衣架包括晾衣架Ⅰ3和晾衣架Ⅱ4，所述晾衣架Ⅰ3和所述晾衣架Ⅱ4对称设置在所述调节定位机构的两侧；所述晾衣架Ⅰ3和所述晾衣架Ⅱ4上均设置有晾衣杆，所述晾衣杆包括圆形晾衣杆24和伞形晾衣杆25，所述圆形晾衣杆24的横截面为圆形，所述伞形晾衣杆25的横截面为伞形。

本实用新型的多功能梯作为衣架使用时，晾衣架通过卡销22上的限位块221卡在所述左棘轮19上的卡槽、所述右棘轮20上的卡槽以及所述铰链21活动端的卡槽上，实现晾衣架的定位，支撑架通过第一连接杆13和第二连接杆14的支撑与节定位机构形成V形整体；卡销22的活动端通过弹簧控制，当该多功能梯作为梯子使用时，按下该弹簧，卡销22的活动端弹起，晾衣架在外力的作用下随着铰链向下移动，直至与支撑架的表面相贴合，最终实现晾衣架的收起；本发明的多功能梯完全折叠在一起的过程如下：(一)晾衣架的收起：其过程如上所述；(二)支撑架和踏板的收起：在外力的作用下支撑架随着棘轮调节机构Ⅰ8和棘轮调节机构Ⅱ9的转动而向内收起，此时，第一连接杆13和第二连接杆14均向上移动，踏板12在第一连接杆13和第二连接杆14带动下也向上移动，最终完成支撑架和踏板的收起，如图19所示，将本实用新型的折叠在一起的多功能梯完全打开时的工作原理与上述折叠的原理类似，只要给一个相反的作用力即可。

本实用新型的多功能梯，具有如下有益效果：

1、本实用新型的支撑架Ⅰ上固定连接有多个加强板，加强板的两个长边上均设置有中空的凸起，大大提高了强度和稳定性。

2、本实用新型所述调节定位机构包括第一调节定位机构和第二调节定位机构，第一调节定位机构通过顶杆与第二调节定位机构连接，进一步提高稳定性。

3、本实用新型的第一调节定位机构和所述第二调节定位机构均由棘轮调节机构Ⅰ和棘轮调节机构Ⅱ组成，棘轮调节机构Ⅰ与所述棘轮调节机构Ⅱ转动连接，支撑架Ⅰ的顶部固定连接在棘轮调节机构Ⅰ上，支撑架Ⅱ的顶部固定连接在所棘轮调节机构Ⅱ上，支撑架Ⅰ和支撑架Ⅱ可随着棘轮调节机构的转动而转 动，实现支撑架Ⅰ和支撑架Ⅱ的收起与展开；且棘轮调节机构Ⅰ与棘轮调节机构Ⅱ均由左棘轮、右棘轮、铰链和卡销组成，卡销上的限位块通过弹簧控制并于棘轮和铰链相配合，用于调控晾衣架的收起与展开，即本实用新型通过调节定位机构既能调控晾衣架又能调控支撑架，结构简单，使用方便，功能较多。

4、本实用新型的支撑架Ⅱ上转动连接由多个踏板，踏板为长方形结构，方便踩踏，且一侧与支撑架转动连接，另两边与第一连接杆转动连接，方便收起与展开。

以上所揭露的仅为本实用新型的较佳实施例而已，当然不能以此来限定本实用新型之权利范围，因此依本实用新型权利要求所作的等同变化，仍属本实用新型所涵盖的范围。
