一种可直挂的石油开采野外施工用挂梯的制作方法

本实用新型涉及金属工具技术领域，具体为一种可直挂的石油开采野外施工用挂梯。

背景技术：

石油开采作业现场，攀爬野外营房、石油钻机井架等登高常常要用到挂梯。目前，现有的挂梯一般都是用两根钢管中间焊接若干细一些的钢管制成的简易挂梯。这种简易挂梯存在着如下缺陷：

挂梯着地和挂靠处一般接触的大都是钢结构(钢平台、钻机架等)，易打滑晃动、出溜，人员踩踏不稳，存在安全隐患；

人员攀爬时直接踩踏中间细钢管，受力面积小，搁脚不舒服。

为此，中国专利2015203860118公布了一种石油开采野外施工用挂梯，包括防滑套、立杆、横杆、挂钩，其特征在于，所述立杆采用钢管，横杆采用扁钢或方管，立杆与横杆之间采用焊接连接；所述立杆的两端设有防滑套，立杆的上部设有挂钩。与现有技术相比，本实用新型的有益效果是：1)挂梯着地和挂靠处设置了防滑套，可有效防止挂梯打滑晃动、出溜，增加了人员踩踏的稳定性，消除了安全隐患；2)挂梯上部挂靠处增加了可360°旋转的挂钩，可根据需要使用，进一步增加了挂梯稳定性和安全性；3)挂梯横杆采用扁钢或方管，增加人员踩踏时受力面积，人员上下更舒服、方便；但是某些作业挂梯且角度很大，挂梯近乎是竖直挂立，这种情况下工作人员攀爬梯子过程中，一不小心很容易后仰跌倒，危险性极大，特别是操作人员还需要背着重重的工具箱攀爬，更增加危险性，且工作中工人要一直背着工具箱，这就加大了工人的体能消耗，这就增加了工人休息的频次，增加了作业时间；一般作业时间不叫长久，挂梯挂钩与悬挂处缓慢的相对运动，且工人在梯子上作业时，总是会在无意中晃动梯子，这就使得梯子很容易脱落，造成人梯都是坠落。

技术实现要素：

本实用新型的目的在于提供一种可直挂的石油开采野外施工用挂梯，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种可直挂的石油开采野外施工用挂梯，包括梯柱和脚横杆，两根梯柱之间设有若干脚横杆，梯柱正面固定连接若干防护栏，梯柱的两端设有防滑套，两根梯柱的上部相对的一侧分别设有支撑座，两个支撑座之间设有链绳柱，链绳柱与支撑座之间是转动连接，链绳柱一端设有手柄，一梯柱与链绳柱齐高的位置设有通孔，通过通孔，手柄一端穿过梯柱与链绳柱连接，手柄可在通孔内转动，链绳柱上固定连接有链绳，链绳活动端设有悬钩，梯柱的顶端设有挂钩，挂钩内设链绳孔道，链绳孔道内设铁链，铁链一端固定在链绳孔道的底端，铁链另一端固定连接卡孔套，梯柱上部设有与卡孔套相配合的卡柱头。

作为本实用新型更进一步的技术方案，梯柱采用方形钢管。

作为本实用新型更进一步的技术方案，脚横杆采用扁钢或方管。

作为本实用新型更进一步的技术方案，梯柱与脚横杆之间采用焊接连接。

作为本实用新型更进一步的技术方案，手柄为直S型结构。

作为本实用新型更进一步的技术方案，手柄设有定位销。

作为本实用新型更进一步的技术方案，卡孔套上设有槽孔。

作为本实用新型更进一步的技术方案，卡柱头上设有卡销。

作为本实用新型更进一步的技术方案，卡柱头与卡孔套通过卡销与槽孔的配合实现连接或分离。

与现有技术相比，本实用新型构思巧妙，固定牢靠，不容滑动，工具箱可整体带到施工处，省时省力，防护严密，不会后仰栽倒。

附图说明

图1为本实用新型一种可直挂的石油开采野外施工用挂梯主视图的结构示意图；

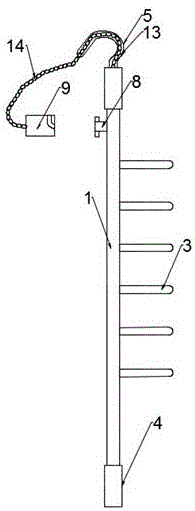

图2为本实用新型一种可直挂的石油开采野外施工用挂梯侧视图的结构示意图。

图中：1-梯柱，2-脚横杆，3-防护栏，4-防滑套，5-挂钩，6-支撑座，7-链绳柱，8卡柱头，9-卡孔套，10-链绳，11-悬钩，12-手柄，13-链绳孔道,14-铁链。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1～2，一种可直挂的石油开采野外施工用挂梯，包括梯柱1和脚横杆2，所述梯柱1采用方形钢管，所述脚横杆2采用扁钢或方管，两根所述梯柱1之间设有若干脚横杆2，梯柱1与脚横杆2之间采用焊接连接，梯柱1正面固定连接若干防护栏3，所述梯柱1的两端设有防滑套4，可有效防止挂梯打滑晃动、出溜，两根所述梯柱1的上部相对的一侧分别设有支撑座6，两个所述支撑座6之间设有链绳柱7，所述链绳柱7与支撑座6之间是转动连接，链绳柱7以支撑座6为转心可任意角度旋转，链绳柱7一端设有手柄12，所述手柄12为直S型结构，一梯柱1与链绳柱7齐高的位置设有通孔，通过通孔，手柄12一端穿过梯柱与链绳柱7连接，手柄12可在通孔内转动，所述链绳柱7上固定连接有链绳10，所述链绳10活动端设有悬钩11，悬钩11可以悬挂工具箱，转动手柄12，通过链绳柱7缓缓提升，所述手柄12设有定位销，以便固定手柄停止转动，所述梯柱1的顶端设有挂钩5，所述挂钩5内设链绳孔道13，链绳孔道13内设铁链14，所述铁链14一端固定在链绳孔道13的底端，铁链14另一端固定连接卡孔套9，所述卡孔套9上设有槽孔，梯柱1上部设有与卡孔套9相配合的卡柱头8，所述卡柱头8上设有卡销，所述卡柱头8与卡孔套9通过卡销与槽孔的配合实现连接或分离。

通过挂钩5挂定要施工作业的附近，把工具箱固定在悬钩11，人直接爬上梯子，人在顶端的时候，通过铁链14缠绕固定该实用新型，并通过卡柱头8和卡套头9相互锁定，防止工作过程中该实用新型晃动滑落，然后通过转动手柄12，通过链绳柱7缓缓提升工具箱，工具上升到合适的位置，固定好手柄12，防止手柄12在工具箱重力的作用下倒转，工人可直接取用工具箱内的工具，方便省力。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
