可拆卸梯子的制作方法

本实用新型涉及梯子技术领域，更为具体地，涉及一种可拆卸的梯子。

背景技术：

目前，传统的梯子，其结构包括两个梯架和连接在两个梯架之间的多个梯板，两个梯架和多个梯板为一体式结构，不能拆卸，存在占用空间大，不方便携带的缺点。

技术实现要素：

鉴于上述问题，本实用新型的目的是提供一种可拆卸梯子，以解决一体式结构的梯子占用空间大、不方便携带的问题。

本实用新型提供一种可拆卸梯子，包括：独立的第一梯架和第二梯架，在第一梯架面向第二梯架的侧壁上开设有梯槽，在第二梯架面向第一梯架的侧壁上对应于每个梯槽的位置开设有收容槽，在每个收容槽内固定有收缩式的梯柱，梯柱与第二梯架的长度方向垂直，梯柱在收缩状态下收容于收容槽内，梯柱在伸展状态下插入梯槽内；以及，在第一梯架的顶端与最上方的梯槽之间面向第二梯架的侧壁上和第一梯架的底端与最下方的梯槽之间面向第二梯架的侧壁上分别设置有凸起的滑轨，在第二梯架的顶端与最上方的收容槽之间面向第一梯架的侧壁上和第二梯架的底端与最下方的收容槽之间面向第一梯架的侧壁上分别设置有与滑轨配合的滑槽。

另外，优选的结构是，在梯柱上靠近自由端的上下两侧分别设置有弧形凸起。

此外，优选的结构是，梯柱的直径略小于梯槽的直径，使梯柱上的两个弧形凸起紧卡在梯槽内。

本实用新型的有益效果：

在使用梯子时，将梯柱从第二梯架内伸出，并插入第一梯架的梯槽内，形成完整结构的梯子，供用户使用，在用户使用完梯子后，将梯柱从梯槽内拔出，并收回在第二梯架的收容槽内，然后将第一梯架与第二梯架滑合在一起，便于用户携带，且节省空间。

附图说明

通过参考以下结合附图的说明及权利要求书的内容，并且随着对本实用新型的更全面理解，本实用新型的其它目的及结果将更加明白及易于理解。在附图中：

图1为本实用新型实施例的可拆卸梯子的结构图；

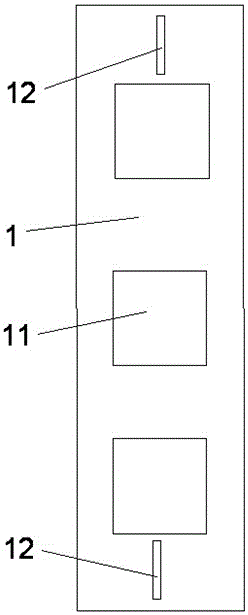

图2为第一梯架的结构示意图；

图3为第二梯架的结构示意图；

图4为图1中B处的局部放大图。

附图标记：第一梯架1、梯槽11、滑轨12、第二梯架2、收容槽21、梯柱22、滑槽23、弧形凸起24。

具体实施方式

在下面的描述中，出于说明的目的，为了提供对一个或多个实施例的全面理解，阐述了许多具体细节。然而，很明显，也可以在没有这些具体细节的情况下实现这些实施例。在其它例子中，为了便于描述一个或多个实施例，公知的结构和设备以方框图的形式示出。

如图1-3所示，本实用新型实施例提供的可拆卸梯子，包括第一梯架1和第二梯架2，第一梯架1与第二梯架2为分别独立的长方体结构，优选材质为钢结构，在第一梯架1面向第二梯架2的侧壁上开设有梯槽11，在第二梯架2面向第一梯架1的侧壁上对应于每个梯槽11的位置开设有收容槽21，在每个收容槽21内固定有收缩式的梯柱22，优选固定方式为焊接，梯柱22垂直于第二梯架2的长度方向，梯柱22在不使用时成收缩状态，收容于收容槽21内，梯柱22在使用时成伸展状态，其自由端（即未与收容槽21固定的一端）插入第一梯架1开设的梯槽11内，组成完成的梯子。

在第一梯架1的顶端与最上方的梯槽11之间面向第二梯架2的侧壁上和第一梯架1的底端与最下方的梯槽11之间面向第二梯架2的侧壁上分别设置有凸起的滑轨12，在第二梯架2的顶端与最上方的收容槽21之间面向第一梯架1的侧壁上和第二梯架2的底端与最下方的收容槽21之间面向第一梯架1的侧壁上分别设置有凹陷的滑槽23，滑轨12与滑槽3配合使用，通过滑轨12与滑槽23的滑动配合，将第一梯架1与第二梯架2滑合在一起，方便携带。

为了保证梯柱22的自由端插入梯槽11内的稳固性，如图4所示，在梯柱22上靠近自由端的上下两侧分别设置有弧形凸起24，两个弧形凸起24的弧度加上梯柱的直径刚好与梯槽11的直径相同，以使梯柱22具有弧形凸起24的自由端能够牢牢地卡在梯槽11内。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应所述以权利要求的保护范围为准。
