一种自动卷帘装置的制作方法

本实用新型涉及一种自动卷帘装置，属于卷帘设备技术领域。

背景技术：

自动卷帘装置是一种不需要依靠电力系统来实现挂帘的自动卷起装置，这种类型的装置并不局限于可卷式窗帘，还能广泛用于投影屏幕以及部分大棚两侧的保温布帘等。使用这种可自动卷起挂帘的装置，不仅使用方便快捷，而且低成本，高效率。

目前国内所生产的卷帘窗帘大多依靠专用的管状电机实行电动卷帘，还有部分拉珠式弹簧手动操作卷帘。本装置在拉珠式弹簧手动操作卷帘装置的基础上进行改良，提出了一种自动式卷帘装置。

技术实现要素：

本实用新型要解决的技术问题是：本实用新型提供一种自动卷帘装置，解决现有卷帘装置需要电力系统来完成的浪费能源的弊端以及效率低的问题，此装置利用回力弹簧达到自动卷帘的效果，结构简单，操作方便。

本实用新型技术方案是：一种自动卷帘装置，包括保护盒1、带齿棘轮2、滚轴3、卡片4、橡皮棒5、弹簧6、固定垫片7、螺母8、卷帘自动卷起开关9、卷帘下拉开关10、回力弹簧片12、芯轴13、绕线槽14、滚动轴承15；所述保护盒1设置在滚轴3的两端，滚轴3插入保护盒1内且与保护盒1接触的部分通过滚动轴承15相连，芯轴13套在滚轴3内，且两端固定在保护盒1上；所述回力弹簧片12一端固定的设置在芯轴13，缠绕在芯轴13后另一端固定在滚轴3内壁上，滚轴3插入保护盒1内的外壁上固定的套有带齿棘轮2，卡片4一端置于带齿棘轮2的齿间，另一端与橡皮棒5连接，橡皮棒5穿过固定垫片7，末端为螺母8，橡皮棒5上有一弹簧6置于固定垫片7和橡皮棒5之间，螺母8上系有牵引绳，连接卷帘自动卷起开关9；所述滚轴3上设有绕线槽14，牵引绳的一端固定在绕线槽14上，牵引绳绕在绕线槽后另一端伸出保护盒1外与卷帘下拉开关10相连；卷帘11一端固定在滚轴3上并卷在滚轴3上。

优选地，所述橡皮棒5为实心弹性可弯曲橡皮棒。

优选地，所述保护盒1、带齿棘轮2、滚轴3、芯轴13都使用硬质塑料，节约成本。

所述的所述可弯曲橡皮棒5的韧性能保证窗帘拉出时阻力不易过大，同时保证窗帘能正常反向锁死。

所述回力弹簧片12根据其弹性强度和屈服强度以及不同卷帘的重量来选择合适的数量等间距布置于卷帘芯轴13上。

本实用新型的有益效果是：

1、利用这种自动卷帘装置可以一是带齿棘轮和卡片，使得卷帘只能单方向运动，使用简便。

2、是采用回力弹簧，通过控制开关缩短卡片，可实行窗帘的自动卷起。

3、是卷帘伸出的长度自动可调，实用性强。

4、是操作简单，控制方便。

5、是成本低廉，易于大面积推广。

附图说明

图1是本实用新型带齿棘轮及回力弹簧片的原理结构图；

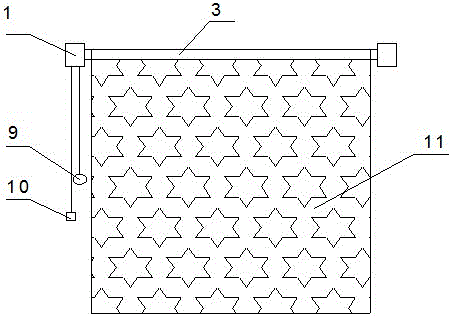

图2是本实用新型外部结构示意图；

图3是本实用新型一端保护盒内部具体结构示意图。

图1-3中各标号：1-保护盒、2-带齿棘轮、3-滚轴、4-卡片、5-橡皮棒、6-弹簧、7-固定垫片、8-螺母、9-卷帘自动卷起开关、10-卷帘下拉开关、11-卷帘、12-回力弹簧片、13-芯轴，14-绕线槽，15-滚动轴承。

具体实施方式

下面结合附图和具体实施例，对本实用新型作进一步说明。

实施例1：如图1-3所示，一种自动卷帘装置，包括保护盒1、带齿棘轮2、滚轴3、卡片4、橡皮棒5、弹簧6、固定垫片7、螺母8、卷帘自动卷起开关9、卷帘下拉开关10、回力弹簧片12、芯轴13、绕线槽14、滚动轴承15；所述保护盒1设置在滚轴3的两端，滚轴3插入保护盒1内且与保护盒1接触的部分通过滚动轴承15相连，芯轴13套在滚轴3内，且两端固定在保护盒1上；所述回力弹簧片12一端固定的设置在芯轴13，缠绕在芯轴13后另一端固定在滚轴3内壁上，滚轴3插入保护盒1内的外壁上固定的套有带齿棘轮2，卡片4一端置于带齿棘轮2的齿间，另一端与橡皮棒5连接，橡皮棒5穿过固定垫片7，末端为螺母8，橡皮棒5上有一弹簧6置于固定垫片7和橡皮棒5之间，螺母8上系有牵引绳，连接卷帘自动卷起开关9；所述滚轴3上设有绕线槽14，牵引绳的一端固定在绕线槽14上，牵引绳绕在绕线槽后另一端伸出保护盒1外与卷帘下拉开关10相连；卷帘11一端固定在滚轴3上并卷在滚轴3上。

优选地，所述橡皮棒5为实心弹性可弯曲橡皮棒。

优选地，所述保护盒1、带齿棘轮2、滚轴3、芯轴13都使用硬质塑料，节约成本。

如图1—3所示，装置初始状态卷帘处于下放状态，绕线槽14内只剩下极少的牵引绳残留，此时回力弹簧片12存储有弹性势能。当需要卷起卷帘时，拉着卷帘自动卷起开关9，会将螺母8外拔，带动卡片4后缩，回力弹簧片12释放弹性势能，带动滚轴3滚动，卷起卷帘，同时卷帘下拉开关10上的牵引绳会自动缠绕在绕线槽14上。如果需要控制卷帘卷起速度，只需要适当控制拉动卷帘自动卷起开关9的力度即可。当需要下放卷帘时，此时只需要拉动卷帘下拉开关10至卷帘到合适的位置即可。

本实用新型的工作原理：手动下拉卷帘下拉开关10带动卷帘下放，同时卷帘11带动滚轴3转动，回力弹簧片12存储弹性势能。通过带齿棘轮2和卡片4的搭配，使得卷帘11只能单方向被拉动，达到反向锁死的效果。控制卷帘自动卷起开关9能使卡片4后缩，回力弹簧片12释放弹性势能带动滚轴3转动，从而达到自动卷帘的效果。

上面结合附图对本实用新型的具体实施例作了详细说明，但是本实用新型并不限于上述实施例，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
