一种可调节式电力维修用梯子的制作方法

本实用新型涉及梯子技术领域，具体为一种可调节式电力维修用梯子。

背景技术：

梯子由两根长粗杆子做边，中间横穿适合攀爬的横杆，用于爬高，梯子的材质和样式有很多种，从材质上分铝合金、不锈钢、玻璃钢、铁、竹、木等，从样式上分直梯、伸缩梯、单侧梯、双侧梯、多功能梯等，从绝缘性分，非绝缘、半绝缘、全绝缘，从用途上分家庭梯、工程梯、家庭工程两用梯，任何登高用具，其结构构造要牢固可靠，供作业人员上下的踏板，其使用荷载应不大于一千牛，这是以人和衣着的重量七百五十牛乘以荷载安全系数一点五而定的，当梯面上有特殊作业，压在踏板上的重量有可能超过上述荷载值时，应按实际情况对梯子踏板加以验算，如果不适合使用，就要更换或予以加固，以确保安全，用任何梯子上下时，都须面向梯子，不允许手中持带任何器物。

在电力维修过程中，就会用到电力维修用梯子，但是目前市场上的电力维修用梯子，在使用的过程中不便于对电力维修用梯子的高度进行调节，从而影响了工作人员对电力维修用梯子的使用，因此也降低了电力维修用梯子的使用效率，同时也降低了电力维修用梯子的工作效率。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种可调节式电力维修用梯子，解决了电力维修用梯子不便于调节的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种可调节式电力维修用梯子，包括箱体，所述箱体顶部的两侧均穿插设置有竖杆，且两个竖杆的顶部通过横板固定连接，所述竖杆靠近箱体顶部的一端贯穿箱体的顶部并延伸至箱体的内部，所述箱体的右侧穿插设置有转杆，所述转杆靠近箱体的一端贯穿箱体的右侧并延伸至箱体的内部，所述竖杆上且位于两个竖杆之间固定安装有三个横杆。

所述箱体内腔的两侧均固定安装有滑轨，且两个滑轨的滑槽通过滑板滑动连接，所述滑板的顶部与竖杆的底部固定连接，所述转杆的左端转动连接有第一套筒，所述第一套筒的左侧与箱体内腔的左侧固定连接，所述转杆上且位于箱体的内部固定安装有第一齿轮，所述箱体内腔的顶部固定安装有第二套筒，所述第二套筒的内部转动连接有丝杆，所述丝杆远离第二套筒的一端贯穿滑板并延伸至滑板的下方，所述丝杆的底部固定安装有第二齿轮，所述第二齿轮与第一齿轮相互啮合，所述丝杆的表面且位于滑板的上方套设有与丝杆相适配的螺母，所述螺母的底部与滑板的顶部固定连接。

优选的，所述箱体的底部固定安装有四个吸盘，且四个吸盘分布于箱体底部的四角。

优选的，所述转杆的右端固定安装有把手，所述把手的表面套设有套管。

优选的，所述横板底部的两侧均固定安装有挂钩，所述挂钩的表面开设有防滑纹。

优选的，所述横板的顶部固定安装有扶手，所述扶手的表面套设有胶皮套。

优选的，所述竖杆的表面且位于箱体的内部套设有弹簧。

(三)有益效果

本实用新型提供了一种可调节式电力维修用梯子。具备以下有益效果：

1、该可调节式电力维修用梯子，通过对箱体的改良，在转杆、滑轨、滑板、第一套筒、第一齿轮、第二套筒、丝杆、第二齿轮、螺母、弹簧、把手和套管的作用下，达到了方便对梯子的高度进行调节的效果，从而方便了使用者的使用，因此也提高了电力维修用梯子的工作效率。

2、该可调节式电力维修用梯子，通过对吸盘和扶手的设置，达到了方便对电力维修用梯子进行放置和使用的效果，从而保持了电力维修用梯子的稳定性，扶手的设置，达到了方便工作人员在梯子上对梯子进行手扶的效果。

附图说明

图1为本实用新型结构示意图；

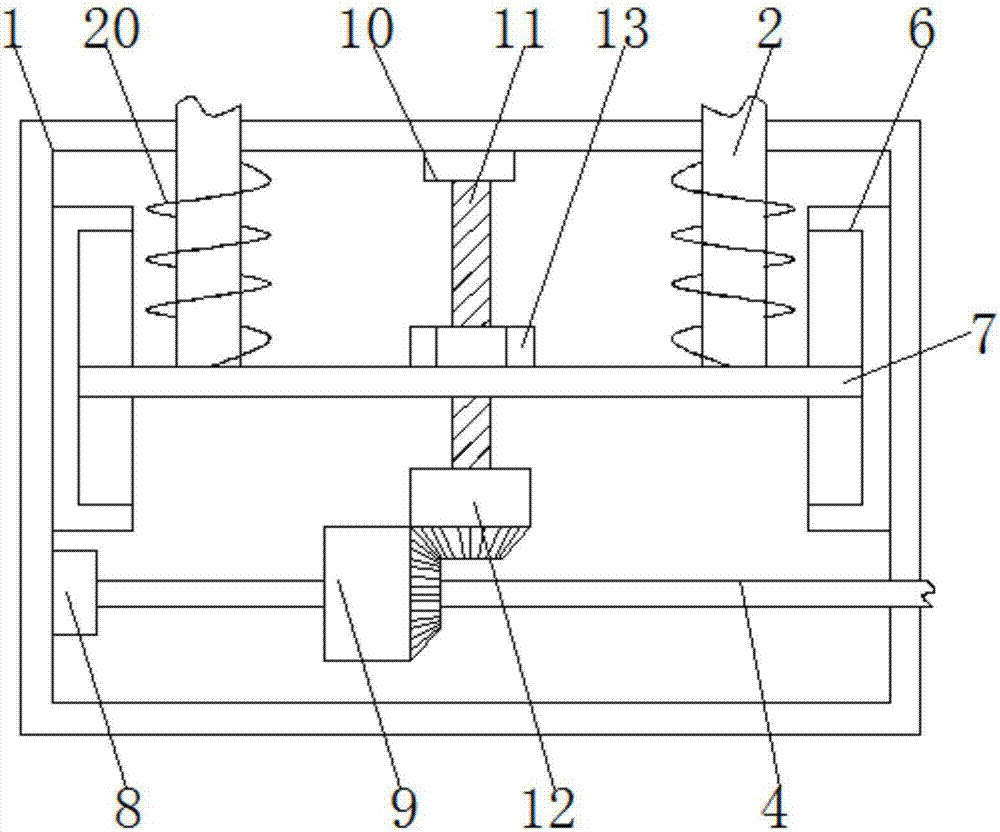

图2为本实用新型箱体的结构示意图。

图中：1箱体、2竖杆、3横板、4转杆、5横杆、6滑轨、7滑板、8第一套筒、9第一齿轮、10第二套筒、11丝杆、12第二齿轮、13螺母、14吸盘、15把手、16套管、17挂钩、18扶手、19胶皮套、20弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种可调节式电力维修用梯子，如图1-2所示，包括箱体1，箱体1的底部固定安装有四个吸盘14，且四个吸盘14分布于箱体1底部的四角，吸盘14的设置，达到了保持梯子稳定性的效果，箱体1顶部的两侧均穿插设置有竖杆2，且两个竖杆2的顶部通过横板3固定连接，竖杆2的表面且位于箱体的内部套设有弹簧20，弹簧20的设置，达到了对滑板7进行复位的效果，横板3底部的两侧均固定安装有挂钩17，挂钩17的表面开设有防滑纹，挂钩17的设置，达到了方便对工作维修人员的工具进行挂放的效果，横板3的顶部固定安装有扶手18，扶手18的表面套设有胶皮套19，扶手18和胶皮套19的设置，达到了方便工作人员手扶的效果，竖杆2靠近箱体1顶部的一端贯穿箱体1的顶部并延伸至箱体1的内部，箱体1的右侧穿插设置有转杆4，转杆4的右端固定安装有把手15，把手15的表面套设有套管16，转杆4靠近箱体1的一端贯穿箱体1的右侧并延伸至箱体1的内部，竖杆2上且位于两个竖杆2之间固定安装有三个横杆5。

箱体1内腔的两侧均固定安装有滑轨6，且两个滑轨6的滑槽通过滑板7滑动连接，滑板7的顶部与竖杆2的底部固定连接，转杆4的左端转动连接有第一套筒8，第一套筒8的左侧与箱体1内腔的左侧固定连接，转杆4上且位于箱体1的内部固定安装有第一齿轮9，箱体1内腔的顶部固定安装有第二套筒10，第二套筒10的内部转动连接有丝杆11，丝杆11远离第二套筒10的一端贯穿滑板7并延伸至滑板7的下方，丝杆11的底部固定安装有第二齿轮12，第二齿轮12与第一齿轮9相互啮合，丝杆11的表面且位于滑板7的上方套设有与丝杆11相适配的螺母13，螺母13的底部与滑板7的顶部固定连接。

工作原理：当使用时，顺时针转动把手15，从而带动转杆4上的第一齿轮9转动，从而带动第二齿轮12上的丝杆11进行转动，从而丝杆11带动螺母13底部的滑板7向上移动，从而竖杆2向上移动，以此实现对梯子调高操作，反之，逆时针转动把手15，竖杆2向下移动，以此实现对梯子降低操作。

综上所述，该可调节式电力维修用梯子，通过对箱体1的改良，在转杆4、滑轨6、滑板7、第一套筒8、第一齿轮9、第二套筒10、丝杆11、第二齿轮12、螺母13、弹簧20、把手15和套管16的作用下，达到了方便对梯子的高度进行调节的效果，从而方便了使用者的使用，因此也提高了电力维修用梯子的工作效率。

并且，通过对吸盘14和扶手18的设置，达到了方便对电力维修用梯子进行放置和使用的效果，从而保持了电力维修用梯子的稳定性，扶手18的设置，达到了方便工作人员在梯子上对梯子进行手扶的效果。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
