一种安装框外置的柜子的制作方法

本实用新型涉及一种家具，具体涉及一种安装框外置的柜子。

背景技术：

柜子是家庭或者办公场所必备的家具之一，主要以木材、人造板或金属等材料制成。

柜子内表面一般设有安装框，用于安装抽屉所用的导轨等附件。现有技术中，柜子都是安装框内置结构，即前安装框安装在柜体里边，不便于安装，安装前虽安装框与柜体可以单独喷涂成不同的颜色，但安装后安装框内置的结构使得无法从外完整的看到安装框，产品不够美观；并且现有的安装框一般仅具有侧边，框体结构不够牢固。

技术实现要素：

本实用新型的目的在于提供一种安装框外置的柜子，解决现有柜子结构中安装框内置致使安装不便、柜体不够稳固、产品不够美观的问题。

为解决上述的技术问题，本实用新型采用以下技术方案一种安装框外置的柜子，包括柜体、安装框、抽屉，抽屉置于柜体内，其特征在于：所述的柜体设有开口，安装框外置于柜体开口，其尺寸及形状与柜体适配，稳固柜体结构，并通过连接件与柜体连接，可根据安装所需，采用多种连接方式。

更进一步的技术方案是，所述的柜体的连接边上设有开孔，在柜体下方安装支撑片，在支撑片下方安装有第一滑轮，支撑片向柜体开口方向延长，并在延长部分上设有开孔，安装框通过丄述开孔与柜体及支撑片连接，采用该连接方式，安装时不需将手伸入柜体之内，便于安装，并且连接件不会外显，不影响产品的美观。

更进一步的技术方案是，所述的柜体底面中空，柜体侧面板安装在支撑片之上，采用无底面设计，是因为抽屉本身带有底板，即可节约材料，减轻柜体重量。

更进一步的技术方案是，所述的安装框内表面有凸起的安装部，位于安装框靠近柜体的一侧，其厚度利于安装框与柜体的连接以及相关附件的安装；其左右两侧的安装部上设有开口，位置与抽屉位置适配，且左右两侧的开口位置相对应，该开口用于安装抽屉所用导轨。

更进一步的技术方案是，所述的抽屉在柜体内至上而下排列，在最下方的抽屉底板前部安装有第二滑轮，支撑于底面，当拉开此抽屉时，滑轮跟随抽屉移动，使得抽屉不会因盛装物品太重而造成抽屉下塌。

更进一步的技术方案是，所述的所述的安装框底边设有凹槽，其位置及尺寸与第二滑轮所处位置适配，当最下方的抽屉收起时，第二滑轮位于该凹槽内。

更进一步的技术方案是，所述的支撑片内边缘弯折形成轨道槽，作为最下方抽屉用导轨，无需再安装导轨，节约材料。

与现有技术相比，本实用新型的有益效果是：采用本实用新型可将安装框安装于柜体之外，使得安装时更为方便，其形状及尺寸使得柜体更为稳固，安装后的安装框可显示于柜体之外，增加产品的美感。

附图说明

图1为本实用新型45°俯视图。

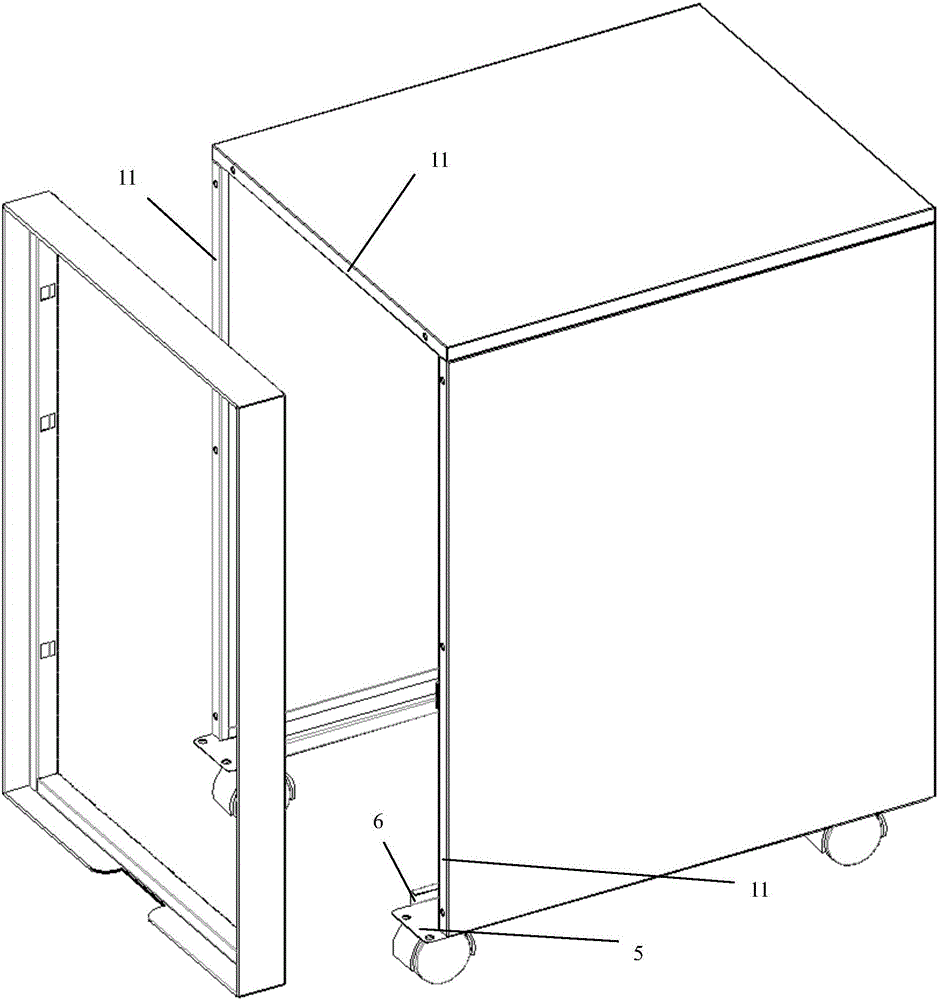

图2为本实用新型安装框与柜体分解图。

图3为本实用新型安装框45°俯视图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

图1至图3示出了此种汽锅专用模模具的结构，下面结合图例列举几个实施例。

实施例1：

一种安装框外置的柜子，包含柜体1、安装框2、抽屉3，所述的柜体1为长方体，在其中一面设有开口，安装框2形状及尺寸与开口适配，将其外置于柜体1开口，在安装框2与柜体1连接处外侧安装连接件使其连接，最后在柜体1内侧底端安装抽屉3用导轨，将抽屉3安装于柜体1之内。

实施例2：

一种安装框外置的柜子，包含柜体1、安装框2、抽屉3，所述的柜体1为长方体，在其中一面设有开口，柜体1安装在支撑片5之上，在支撑片5下方安装有第一滑轮4，支撑片5向柜体1开口方向延长，并在延长部分上设有开孔。再将安装框2外置于柜体1开口，其形状及尺寸与开口适配，柜体1的连接边11上也设有开孔，安装框2通过开孔与柜体1及支撑片5连接。最后在柜体1内侧底端安装抽屉3用导轨，将抽屉3安装于柜体1之内。

实施例3：

一种安装框外置的柜子，包含柜体1、安装框2、抽屉3，所述的柜体1为长方体，在其中一个侧面设有开口，底面中空，将柜体1侧面板安装在支撑片5之上，在支撑片5下方安装有第一滑轮4，支撑片5向柜体1开口方向延长，并在延长部分上设有开孔。再将安装框2外置于柜体1开口，其形状及尺寸与开口适配，柜体1的连接边11上也设有开孔，安装框2通过开孔与柜体1及支撑片5连接。最后在柜体1内侧底端安装抽屉3用导轨，将抽屉3安装于柜体1之内。

实施例4：

一种安装框外置的柜子，包含柜体1、安装框2、抽屉3，所述的柜体1为长方体，在其中一个侧面设有开口，底面中空，将柜体1侧面板安装在支撑片5之上，在支撑片5下方安装有第一滑轮4，支撑片5向柜体1开口方向延长，并在延长部分上设有开孔，支撑片5内边缘弯折形成轨道槽6。再将安装框2外置于柜体1开口，其形状及尺寸与开口适配，柜体1的连接边11上也设有开孔，安装框2通过开孔与柜体1及支撑片5连接。最后将抽屉3安装于轨道槽6内。

实施例5：

一种安装框外置的柜子，包含柜体1、安装框2、抽屉3，所述的柜体1为长方体，在其中一个侧面设有开口，底面中空，将柜体1侧面板安装在支撑片5之上，在支撑片5下方安装有第一滑轮4，支撑片5向柜体1开口方向延长，并在延长部分上设有开孔。再将安装框2外置于柜体1开口，其形状及尺寸与开口适配，柜体1的连接边11上也设有开孔，安装框2通过开孔与柜体1及支撑片5连接。在安装框2内表面有凸起的安装部22，位于安装框2靠近柜体1的一侧，在左右两侧的安装部22上设有开口23，其位置与抽屉3位置适配，该开口23用于安装抽屉3用导轨，可根据需要放置的抽屉3数量设计开口23的数量，且左右两侧的开口23位置相对应。最后将抽屉3通过导轨安装于柜体之内。

实施例6：

一种安装框外置的柜子，包含柜体1、安装框2、抽屉3，所述的柜体1为长方体，在其中一个侧面设有开口，底面中空，将柜体1侧面板安装在支撑片5之上，在支撑片5下方安装有第一滑轮4，支撑片5向柜体1开口方向延长，并在延长部分上设有开孔。再将安装框2外置于柜体1开口，其形状及尺寸与开口适配，柜体1的连接边11上也设有开孔，安装框2通过开孔与柜体1及支撑片5连接。在安装框2内表面有凸起的安装部22，位于安装框2靠近柜体1的一侧，在左右两侧的安装部22上设有开口23，其位置与抽屉3位置适配，该开口23用于安装抽屉3用导轨，可根据需要放置的抽屉3数量设计开口23的数量，且左右两侧的开口23位置相对应。最后将抽屉3通过导轨安装于柜体1之内，并在最下方的抽屉3底板上安装第二滑轮7，用于支撑该抽屉3。

实施例7：

一种安装框外置的柜子，包含柜体1、安装框2、抽屉3，所述的柜体1为长方体，在其中一个侧面设有开口，底面中空，将柜体1侧面板安装在支撑片5之上，在支撑片5下方安装有第一滑轮4，支撑片5向柜体1开口方向延长，并在延长部分上设有开孔。再将安装框2外置于柜体1开口，其形状及尺寸与开口适配，柜体1的连接边11上也设有开孔，安装框2通过开孔与柜体1及支撑片5连接。在安装框2内表面有凸起的安装部22，位于安装框2靠近柜体1的一侧，在左右两侧的安装部22上设有开口23，其位置与抽屉3位置适配，该开口23用于安装抽屉3用导轨，可根据需要放置的抽屉3数量设计开口23的数量，且左右两侧的开口23位置相对应。最后将抽屉3通过导轨安装于柜体1之内，将支撑片5内边缘弯折形成轨道槽6，作为最下方抽屉3的导轨，并在最下方的抽屉3底板上安装第二滑轮7，用于支撑该抽屉3。

实施例8：

一种安装框外置的柜子，包含柜体1、安装框2、抽屉3，所述的柜体(1)为长方体，在其中一个侧面设有开口，底面中空，将柜体1侧面板安装在支撑片5之上，在支撑片5下方安装有第一滑轮4，支撑片5向柜体1开口方向延长，并在延长部分上设有开孔。再将安装框2外置于柜体1开口，其形状及尺寸与开口适配，柜体1的连接边11上也设有开孔，安装框2通过开孔与柜体1及支撑片5连接。在安装框2内表面有凸起的安装部22，位于安装框2靠近柜体1的一侧，在左右两侧的安装部22上设有开口23，其位置与抽屉3位置适配，该开口23用于安装抽屉3用导轨，可根据需要放置的抽屉3数量设计开口23的数量，且左右两侧的开口23位置相对应。最后将抽屉3通过导轨安装于柜体1之内，并在最下方的抽屉3底板上安装第二滑轮7，用于支撑该抽屉3，在安装框2的底边开设凹槽24，当最下方抽屉3收起时，第二滑轮7位于该凹槽24内。

实施例9：

一种安装框外置的柜子，包含柜体1、安装框2、抽屉3，所述的柜体(1)为长方体，在其中一个侧面设有开口，底面中空，将柜体1侧面板安装在支撑片5之上，在支撑片5下方安装有第一滑轮4，支撑片5向柜体1开口方向延长，并在延长部分上设有开孔。再将安装框2外置于柜体1开口，其形状及尺寸与开口适配，柜体1的连接边11上也设有开孔，安装框2通过开孔与柜体1及支撑片5连接。在安装框2内表面有凸起的安装部22，位于安装框2靠近柜体1的一侧，在左右两侧的安装部22上设有开口23，其位置与抽屉3位置适配，该开口23用于安装抽屉3用导轨，可根据需要放置的抽屉3数量设计开口23的数量，且左右两侧的开口23位置相对应。最后将抽屉3通过导轨安装于柜体1之内，将支撑片5内边缘弯折形成轨道槽6，作为最下方抽屉3的导轨，并在最下方的抽屉3底板上安装第二滑轮7，用于支撑该抽屉3，在安装框2的底边开设凹槽24，当最下方抽屉3收起时，第二滑轮7位于该凹槽24内。

在本说明书中所谈到多个解释性实施例，指的是结合该实施例描述的具体结构包括在本申请概括性描述的至少一个实施例中。在说明书中多个地方出现同种表述不是一定指的是同一个实施例。进一步来说，结合任意一实施例描述一个结构时，所要主张的是结合其他实施例来实现这种结构落在本实用新型的范围内。
