一种休闲折叠椅的制作方法

本实用新型涉及折叠椅，具体涉及一种旅游、休闲用的折叠椅。

背景技术：

随着社会的进步和生活水平的不断提高，旅游休闲成为越来越多的不可或缺的生活一环，特别是随着私家车的日前普及，自驾游更是成为一种时尚和潮流，而折叠椅基本是自驾游以及垂钓等休闲活动的一种标配。常见的折叠椅通常由可折叠的管架结构以及设置在管架结构上的面料组成；目前常见的旅游休闲用的折叠椅通常存在以下不足：其一，使用时稳定性不够；其二，茶杯等常用物件无处可放；其三，折叠不便，且折叠后体积较大，不便旅游携带。

技术实现要素：

本实用新型的目的是：提供一种结构简单、稳定性好、使用方便且收叠体积较小、重量较轻、便于携带的休闲折叠椅。

本实用新型的技术方案是：本实用新型的一种休闲折叠椅，其结构特点是：包括可折叠支撑架、与可折叠支撑架相连且设置在可折叠支撑架上方的2根扶手管、设置在2根扶手管后端且可折叠的2根面料靠背套接管、与2根面料靠背套接管套接且与可折叠支撑架固定连接的面料，以及与可折叠支撑架相连且与可折叠支撑架随动收叠的茶杯架。

进一步的方案是：上述的可折叠支撑架包括支撑脚管、第一连接件、支撑横管、第一折叠支撑管、第二连接件、第三连接件、第二折叠支撑管和第四连接件；

所述的支撑脚管由2根臂管和1根底管一体组成；支撑脚管设有结构相同的2根，2根支撑脚管分左右垂直设置；第一连接件左右对称设有2对，2对第一连接件在2根支撑脚管的各2根臂管的上端分别各设1对且与支撑脚管固定连接；支撑横管设有结构相同的2根，2根支撑横管分左右设置，2根支撑横管的前后两端分别各与1个第一连接件固定连接；第一折叠支撑管由2根臂管和1根横管一体组成；第一折叠支撑管设有结构相同的2根；第二连接件设有结构相同的2个；第三连接件设有结构相同的4个，4个第三连接件在2根支撑脚管的各2根臂管的中下部分别各套接固定设置1个；2根第一折叠支撑管分左右相对设置，2根第一折叠支撑管的各2根臂管的顶端通过2个第二连接件铰接；2根第一折叠支撑管的各2根臂管的中下部分别各通过1个第三连接件与2根支撑脚管可活动地连接；第二折叠支撑管设有结构相同的4根；第四连接件设有结构相同的2个；4根第二折叠支撑管的下端通过2个第四连接件两两铰接；4根第二折叠支撑管的上端各与1个第一连接件可转动连接；第二折叠支撑管设置在第一折叠支撑管的内端；第二折叠支撑管和第一折叠支撑管可活动地相连。

进一步的方案是：上述的可折叠支撑架还包括管角护套；管角护套为塑料一体件，管角护套设有结构相同的4个，该4个管角护套在2根支撑脚管的底管的前后两端分别各固定设置1个。

进一步的方案是：上述的可折叠支撑架的支撑脚管为整体呈U型的一体件；第一折叠支撑管为基本呈U型的一体件，且第一折叠支撑管的横管略折弯。

进一步的方案是：上述的可折叠支撑架的第一连接件为塑料一体件；第二连接件为钢制铰接件；第三连接件为塑料件；第四连接件为塑料铰接件。

进一步的方案是：上述的扶手管为整体呈倒U型的一体件。

进一步的方案是：上述的扶手管上套设有柔性材料制成的护套。

进一步的方案是：上述的茶杯架包括托板、支撑杆、第六连接件和茶杯座；支撑杆设有2根；第六连接件为L形铰链，第六连接件设有2个；托板的前后两侧的右端通过2个第六连接件与可折叠支撑架可活动相连；2根支撑杆的上端与托板的前后两侧的中右部可活动连接；2支撑杆的下端与可折叠支撑架随动相连；茶杯座内嵌安装在托板内。

进一步的方案还有：上述的面料由座位部和靠背部一体组成；靠背部的后端设有提手；折叠状态时，该提手位于休闲折叠椅的中部上方。

本实用新型具有积极的效果：本实用新型的休闲折叠椅，结构简单、使用时稳定性好、收叠和展开操作方便，且收叠体积较小、重量较轻、便于旅游休闲携带。

附图说明

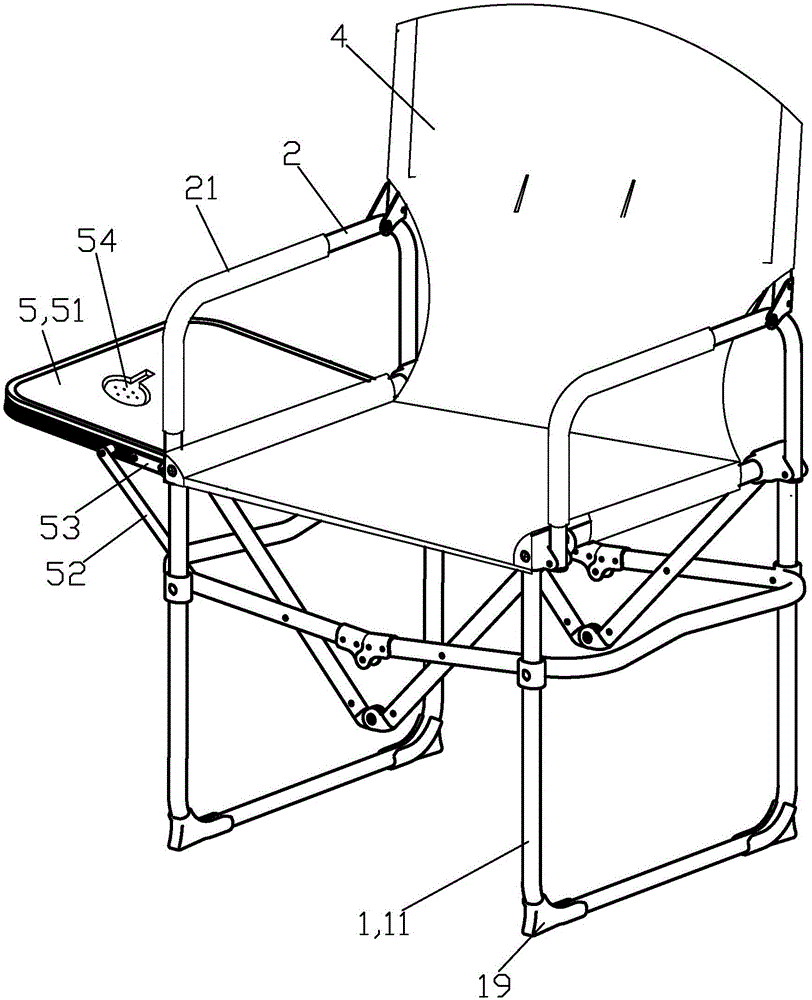

图1为本实用新型在使用状态时的结构示意图；

图2为图1中去掉面料以及扶手护套后的结构示意图；

图3为图2折叠后的结构示意图。

上述附图中的附图标记如下：

可折叠支撑架1，支撑脚管11，第一连接件12，支撑横管13，第一折叠支撑管14，第二连接件15，第三连接件16，第二折叠支撑管17，第四连接件18，管角护套19；

扶手管2，护套21；

面料靠背套接管3，第五连接件31；

面料4，

茶杯架5，托板51，支撑杆52，第六连接件53，茶杯座54。

具体实施方式

(实施例1)

见图1至图3，本实施例的休闲折叠椅，其主要由可折叠支撑架1、扶手管2、面料靠背套接管3、面料4和茶杯架5组成。

可折叠支撑架1主要由支撑脚管11、第一连接件12、支撑横管13、第一折叠支撑管14、第二连接件15、第三连接件16、第二折叠支撑管17、第四连接件18和管角护套19组成。

支撑脚管11为U型一体件，其由2根臂管和1根底管一体组成；本实施例中，支撑脚管11优选采用钢管折弯而成；支撑脚管11设有结构相同的2根，2根支撑脚管11分左右垂直设置；第一连接件12为塑料一体件，第一连接件12设有结构相同的4个，4个第一连接件12在2根支撑脚管11的各2根臂管的上端分别各设1个且与支撑脚管11固定连接；4个第一连接件12在2根支撑脚管11上构成左右对称设置的2对；支撑横管13为钢管，支撑横管13设有结构相同的2根，2根支撑横管13分左右设置，2根支撑横管13的前后两端分别各与1个第一连接件12固定连接；第一折叠支撑管14为基本呈U型的一体件，其由2根臂管和1根横管一体组成，第一折叠支撑管14的横管略折弯；第一折叠支撑管14设有结构相同的2根；本实施例中，第一折叠支撑管14优选采用扁钢管折弯而成；第二连接件15为钢制铰接件；第二连接件15设有结构相同的2个；第三连接件16为塑料件，第三连接件16设有结构相同的4个，4个第三连接件16在2根支撑脚管11的各2根臂管的中下部分别各套接固定设置1个；2根第一折叠支撑管14分左右相对设置，2根第一折叠支撑管14的各2根臂管的顶端通过2个第二连接件15铰接；2根第一折叠支撑管14的各2根臂管的中下部分别各通过1个第三连接件16与2根支撑脚管11可活动地连接；第二折叠支撑管17本实施例中优选采用扁钢管，第二折叠支撑管17设有结构相同的4根；第四连接件18为塑料铰接件，第四连接件18设有结构相同的2个；4根第二折叠支撑管17的下端通过2个第四连接件18两两铰接；4根第二折叠支撑管17的上端各与1个第一连接件12可转动连接；第二折叠支撑管17设置在第一折叠支撑管14的内端；第二折叠支撑管17和第一折叠支撑管14通过螺钉和中间垫片可活动地相连；管角护套19为塑料一体件，管角护套19设有结构相同的4个，该4个管角护套19在2根支撑脚管11的底管的前后两端分别各固定设置1个，管角护套19设置的目的是使用时增加与地面的摩擦力，从而增加稳定性，同时有效保护支撑脚管11，延长使用寿命。

扶手管2为倒U型一体件，其由2根臂管和1根横管一体组成；本实施例中扶手管2优选采用钢管折弯而成；扶手管2设有结构相同的2根，2根扶手管2分左右垂直设置；2根扶手管2分别由其2根臂管的下端各与1个第一连接件12可活动地相连；且在折叠状态时，扶手管2可依托第一连接件12由外侧向下折叠与支撑脚管11靠拢。为增加使用时的舒适性和美观性，在2根扶手管2上分别各套设有柔性材料制成的护套21。

面料靠背套接管3本实施例中优选采用钢管，面料靠背套接管3设有相同的2根；第五连接件31设有相同的2个；2根面料靠背套接管3分别各通过1个第五连接件31与2根扶手管2的横管的后部相连接，且在折叠状态时，面料靠背套接管3可依托第五连接件31折叠与扶手管2的横管并拢。

面料4由座位部和靠背部一体组成；座位部与可折叠支撑架1的2根支撑横管13套接，面料4的靠背部与可折叠支撑架1的2根面料靠背套接管3套接；面料4的靠背部的后端设有提手(图中未画出)，本实施例的休闲折叠椅在折叠状态时，该提手位于本实施例的休闲折叠椅的中部上方，以便手提携带和搬运。

茶杯架5主要由托板51、支撑杆52、第六连接件53和茶杯座54组成；支撑杆52设有2根；第六连接件53为L形铰链，第六连接件53设有2个；托板51的前后两侧的右端通过2个第六连接件53与2个第一连接件12可活动相连；2根支撑杆52的上端与托板51的前后两侧的中右部可活动连接；2支撑杆52的下端与位于同一侧的第一折叠支撑管14可活动相连；茶杯座54内嵌安装在托板51内；收叠时，茶杯架5以第六连接件53为转轴，通过2根支撑杆52与第一折叠支撑管14随动收叠。

本实施例的休闲折叠椅，其在需要由使用状态转成折叠状态时，使用人先将面料靠背套接管3折叠，带到与其套接的面料靠背部分收叠；然后用脚踩住有茶杯架5一侧的支撑脚管11的底管，用手向上拉动另一侧的第一折叠支撑管14的横管，第二折叠支撑管17随动，可折叠支撑架1即可收叠；同时茶杯架5随动向内收叠，收叠到位后，再将2根扶手管2向下折叠，框架结构收折叠后的状态如图3所示，此时，面料4的靠背部后端设置的提手位于本实施例的休闲折叠椅的中部上方(图中未画出)，以便手提携带和搬运。

以上实施例是对本实用新型的具体实施方式的说明，而非对本实用新型的限制，有关技术领域的技术人员在不脱离本实用新型的精神和范围的情况下，还可以做出各种变换和变化而得到相对应的等同的技术方案，因此所有等同的技术方案均应该归入本实用新型的专利保护范围。
