一种密胺抽屉式用品盒的制作方法

本实用新型涉及日常用品技术领域，具体涉及一种密胺抽屉式用品盒。

背景技术：

众所周知，人们的洗漱基本都是在卫生间内完成，人们在洗漱时需要使用的牙刷、毛巾、肥皂以及男士的刮胡刀等均放置在卫生间内，这样放置会使得卫浴间显得较为凌乱，并且卫浴间较为潮湿，容易在物品上滋生细菌，这给卫生用具的使用清洁度带来了一定影响。面对以上这类情况，我们需要一种能够方便洗漱用品收纳的解决方案。

技术实现要素：

本申请提供一种密胺抽屉式用品盒，用以解决现有技术中对于洗漱用品分类归纳放置不佳，以及功能单一无法满足现在人们对生活品质需求的问题。

为实现上述目的，本实用新型采用的技术方案是：

一种密胺抽屉式用品盒，其中，包括一侧壁设有开口的盒体，所述盒体内设有抽屉，所述抽屉由所述开口处插入所述盒体内，所述抽屉位于所述开口处设有密封盖板，所述密封盖板封盖于所述开口；

所述盒体的上盖体与所述盒体的侧壁之间为拼装相接，所述上盖体背离于所述侧壁的一侧设有定位框体，所述定位框体内设有两个或两个以上的定位区域；

一卡条板，所述卡条板嵌于所述定位区域内，所述卡条板的外形与所述定位区域的外形相匹配，所述卡条板的一侧面设有多条卡条，所述卡条板的另一侧面设有镜体。

上述的密胺抽屉式用品盒，其中，所述盒体的两侧壁位于所述开口处设有导向面，两所述侧壁面向所述定位框体的一侧设有条形凸条，所述定位框体面向所述条形凸条的一侧设有条形卡槽，所述条形凸条与所述条形卡槽相匹配；

所述条形凸条的内边与所述侧壁的内壁齐平。

上述的密胺抽屉式用品盒，其中，设有所述卡条板的所述定位区域外边内设有弧形缺口。

上述的密胺抽屉式用品盒，其中，位于所述卡条板下侧的所述定位区域内设有护镜垫，所述护镜垫的中央区域设有矩形凹槽，所述矩形凹槽内设有支撑板体。

上述的密胺抽屉式用品盒，其中，所述密封盖板的上侧边设有一凹口，所述凹口的开口边处设有转轴，所述转轴外侧套设有挡板，所述挡板的外边与所述凹口的内边紧贴。

上述的密胺抽屉式用品盒，其中，所述上盖体面向所述抽屉的一侧设有第一镂空腔体、所述盒体远离所述开口的侧壁内设有第二镂空腔体、所述盒体的底面内设有第三镂空腔体，所述第一镂空腔体、所述第二镂空腔体以及第三楼空腔体相互连通。

上述的密胺抽屉式用品盒，其中，所述上盖体面向所述抽屉的一侧设有微型紫外线灯。

上述的密胺抽屉式用品盒，其中，所述盒体与所述抽屉的材料为密胺材料。

依据上述实施例的一种密胺抽屉式用品盒，该方案具有以下的效果：

1、有效地能够对浴室内使用物品进行分类；

2、能够对卫生用具进行储放和消毒；

3、其结构简单，易于制造、安装。

附图说明

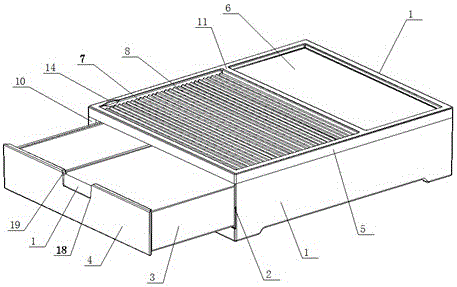

图1为一种密胺抽屉式用品盒的结构示意图；

图2为一种密胺抽屉式用品盒的分解图；

图3为一种密胺抽屉式用品盒的上盖体仰视图；

图4为一种密胺抽屉式用品盒的卡条板的侧面图；

图5为一种密胺抽屉式用品盒的密封盖板的局部放大图。

如图参考：盒体1、开口2、抽屉3、密封盖板4、上盖体5、定位区域6、卡条板7、卡条8、镜体9、导向面10、定位框体11、条形凸条12、条形卡槽13、弧形缺口14、护镜垫15、矩形凹槽16、支撑板体17、凹口18、开口边19转轴20、第一镂空腔体21、第二镂空腔体22、第三镂空腔体23、微型紫外线灯24、挡板25。

具体实施方式

为了使实用新型实现的技术手段、创造特征、达成目的和功效易于明白了解，下结合具体图示，进一步阐述本实用新型。

如图1-5所示，本实用新型一种密胺抽屉式用品盒，其中，包括一侧壁设有开口2的盒体1，盒体1内设有抽屉3，抽屉3由开口2处插入盒体1内，抽屉3位于开口2处设有密封盖板4，密封盖板4封盖于开口2；盒体1的上盖体5与盒体1的侧壁之间为拼装相接，上盖体5背离于侧壁的一侧设有定位框体11，定位框体11内设有两个或两个以上的定位区域6；一卡条板7，卡条板7嵌于定位区域6内，卡条板7的外形与定位区域6的外形相匹配，卡条板7的一侧面设有多条卡条8，卡条板7的另一侧面设有镜体9，进一步的本产品的盒体1内的抽屉3内用于储放卫生用具，定位框体11的定位区域6内放置各类物品。在本实施例中设有两个定位区域6，在此卡条板7设在其中一个定位区域6内，其卡条板6上侧的卡条8用于架起条形状的物品，例如牙刷等卫生用品类。

如图3所示，在本实用新型的具体实施例中，盒体1的两侧壁位于开口2处设有导向面10，两侧壁面向定位框体11的一侧设有条形凸条12，定位框体11面向条形凸条12的一侧设有条形卡槽13，条形凸条12与条形卡槽13相匹配，进一步，盒体1与定位框体11为分离式的，其定位框体11通过条形卡槽13与条形凸条12的配合扣于盒体1上侧，更进一步的，在当抽屉3插入盒体1时抽屉3能够顺着导向面10从开口2处滑入盒体1内。

条形凸条12的内边与侧壁的内壁齐平，进一步的便于加工生产制造，更进一步的通过条形凸条12的内边与侧壁的内壁齐平，使得能够减少污垢的堆积。

在本实用新型的具体实施例中，设有卡条板7的定位区域6外边内设有弧形缺口14，进一步的该弧形缺口14设在嵌有卡条板7的定位区域6的边框处，在此便于将卡条板7挑起拿出。

在本实用新型的具体实施例中，位于卡条板7下侧的定位区域6内设有护镜垫15，护镜垫15的中央区域设有矩形凹槽16，矩形凹槽16内设有支撑板体17，进一步的通过护镜垫15对卡条板7一侧的镜体9进行保护，防止镜体9划伤，在此将卡条板7翻起且将卡条板7具有卡条8的一侧面向上盖体5，将支撑板体17竖起，由支撑板体17顶住卡条板7内的卡条8将卡条板7支撑起来，使用者能够通过支撑板体17的支撑角度去调节调镜体9的镜面倾斜角度。

在本实用新型的具体实施例中，密封盖板4的上侧边设有一凹口18，凹口18的开口边19处设有转轴20，转轴20外侧套设有挡板25，挡板25的外边与凹口18的内边紧贴，进一步的通过手指插入凹口18内扣住密封盖板4将抽屉3从盒体1内拉出，更进一步的，挡板25用于挡住凹口18，并且挡板25绕转轴20进行翻转。

在本实用新型的具体实施例中，上盖体5面向抽屉3的一侧设有第一镂空腔体21、盒体1远离开口2的侧壁内设有第二镂空腔体22、盒体1的底面内设有第三镂空腔体23，第一镂空腔体21、第二镂空腔体22以及第三楼空腔体23相互连通，进一步的第一镂空腔体21、第二镂空腔体22以及第三楼空腔体23相互连通形成通气流道，在现有技术中在空间较小的盒体1内设有抽屉3，为了足够的利用盒体1内的空间，抽屉3远离密封盖板4的一侧壁会与盒体1的内壁贴合，这样就会导致在开启抽屉3的一瞬间会具有一定气压阻力的产生，在此通气流道的设置可以使得开启抽屉3时顺畅，避免了瞬间气压阻力的产生。

在本实用新型的具体实施例中，上盖体5面向抽屉3的一侧设有微型紫外线灯24，进一步的通过开启微型紫外线灯24对抽屉3内的卫生物品进行消毒。

在本实用新型的具体实施例中，盒体1与抽屉3的材料为密胺材料，进一步的由密胺树脂粉加热加压压制成型，以其轻巧、美观、能耐低温、不易碎等性能。

综上所述，本实用新型一种密胺抽屉式用品盒，有效地能够对浴室内使用物品进行分类，能够对卫生用具进行储放和消毒，其结构简单，易于制造、安装。

以上对实用新型的具体实施例进行了描述。需要理解的是，实用新型并不局限于上述特定实施方式，其中未尽详细描述的设备和结构应该理解为用本领域中的普通方式予以实施；本领域技术人员可以在权利要求的范围内做出各种变形或修改做出若干简单推演、变形或替换，这并不影响实用新型的实质内容。
