一种教学用可升降折叠黑板的制作方法

本实用新型涉及一种教学用具，具体是一种教学用可升降折叠黑板。

背景技术：

随着改革开放脚步的进一步提高，经济的进一步发展，国家对教育事业也越来越重视，各种各样的新型教具层出不穷，尤其是在多媒体教学的应用，黑板虽然作为一种传统的教学工具，但是现在仍然在被广泛使用。黑板的主要作用就是用来让老师进行板书的，方便学生们学习，每天老师都会在黑板上写字，写完之后又会用黑板擦擦干净，无论是书写还是擦掉都会落下粉笔灰，这些粉笔灰尘落到地上，被风一吹会四处飞散，不仅对人的健康不利，而且还会使教室变得很脏，同时现代的黑板一般不能升降，不同身高的老师使用非常的不方便。针对上述问题，需要一种新型的教学黑板。

技术实现要素：

本实用新型的目的在于提供一种教学用可升降折叠黑板，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种教学用可升降折叠黑板，包括黑板主体、集灰槽、支撑板和底座，所述黑板主体上端和下端分别设置有凹槽，凹槽内插入有纵向划线板，纵向划线板内开设有滑槽，纵向划线板下端通过销轴连接有横向划线板，纵向划线板和横向划线板上设置有刻度线，凹槽内还设置有长条状黑板擦；所述集灰槽设置在黑板擦主体的下端，集灰槽上开口与黑板擦主体下端处于同一个水平面上，集灰槽的截面为倒梯形结构；所述集灰槽底端设置有粉尘出口，粉尘出口下端通过活页连接有密封板，密封板左端设置有固定板，固定板上开有圆形通孔，圆形通孔内插入一根螺纹杆，集灰槽左侧下端设置有螺纹套筒，螺纹套筒与螺纹杆上下相互对应；所述黑板主体背面通过第一铰链连接有四根相互平行的支杆，支杆通过第二铰链连接有支撑板；所述支杆之间设置有一根连杆，连杆中间位置设置有第一滑轮，支撑板顶端设置有第二滑轮，第一滑轮和第二滑轮之间通过尼龙绳连接，尼龙绳缠绕设置在绕绳器上，绕绳器固定设置在支撑板上；所述支撑板底端中心位置通过支撑柱连接有底座，底座底端的四周分别设置有万向轮。

进一步的，所述密封板由硬质橡胶制成。

进一步的，所述第一铰链和第二铰链可以相同也可以不同。

与现有技术相比，本实用新型通过绕绳器使得尼龙绳垂直向下运动，从而拉动支杆向上运动，进而使得黑板主体上升，同时在支杆的作用下，黑板主体会向支撑板靠近，节约空间，当需要下降黑板的时候，将绕绳器脱开止逆，黑板主体在重力作用下即可以自行下降，适合不同身高的老师使用，底座底端设置的万向轮方便黑板的移动；黑板主体下端设置的集灰槽可以方便收集从黑板主体上下落的灰尘；横向划线板可以绕着销轴转动，销轴可以在纵向划线板内的滑槽内滑动，可以在黑板主体上的任意位置都可以进行线条的绘制，黑板擦设置在黑板主体上，方便擦黑板。

附图说明

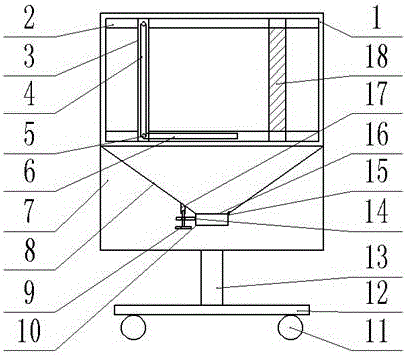

图1为教学用可升降折叠黑板的结构示意图。

图2为教学用可升降折叠黑板的侧视图。

图3为教学用可升降折叠黑板的俯视图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种教学用可升降折叠黑板，包括黑板主体1、集灰槽8、支撑板7和底座12，所述黑板主体1上端和下端分别设置有凹槽2，凹槽2内插入有纵向划线板3，纵向划线板3内开设有滑槽4，纵向划线板3下端通过销轴5连接有横向划线板6，纵向划线板3和横向划线板6上设置有刻度线，凹槽2内还设置有长条状黑板擦18；所述集灰槽8设置在黑板擦主体1的下端，集灰槽8上开口与黑板擦主体1下端处于同一个水平面上，集灰槽8的截面为倒梯形结构；所述集灰槽8底端设置有粉尘出口16，粉尘出口16下端通过活页15连接有密封板10，密封板10由硬质橡胶制成，密封板10左端设置有固定板14，固定板14上开有圆形通孔，圆形通孔内插入一根螺纹杆9，集灰槽8左侧下端设置有螺纹套筒17，螺纹套筒17与螺纹杆9上下相互对应；所述黑板主体1背面通过第一铰链26连接有四根相互平行的支杆20，支杆20通过第二铰链21连接有支撑板7，第一铰链26和第二铰链21可以相同也可以不同；所述支杆20之间设置有一根连杆27，连杆27中间位置设置有第一滑轮24，支撑板7顶端设置有第二滑轮19，第一滑轮24和第二滑轮19之间通过尼龙绳22连接，尼龙绳22缠绕设置在绕绳器23上，绕绳器23固定设置在支撑板7上；所述支撑板7底端中心位置通过支撑柱13连接有底座12，底座12底端的四周分别设置有万向轮11，本实用新型在使用的时候，黑板主体1上的横向划线板6可以绕着销轴5转动，销轴5可以在纵向划线板3内的滑槽4内滑动，可以在黑板主体1上的任意位置都可以进行线条的绘制，黑板擦18设置在黑板主体1上，方便擦黑板；当擦黑板的时候，落下的粉笔灰尘会直接进入到集灰槽8内，方便收集粉笔灰，保障室内的清洁，当集灰槽8内的回车集满的时候，将螺纹杆9从螺纹套筒17内旋出，密封板10通过活页15进行转动，使得集灰槽8内的粉笔灰尘从粉尘出口16排出；当需要升起黑板主体1的时候，通过绕绳器23使得尼龙绳22垂直向下运动，从而拉动支杆20向上运动，进而使得黑板主体1上升，同时在支杆20的作用下，黑板主体1会向支撑板7靠近，节约空间；当需要下降黑板的时候，将绕绳器23脱开止逆，黑板主体1在重力作用下即可以自行下降，底座12底端设置的万向轮11方便黑板的移动。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
