一种新型U型枕的制作方法

本实用新型涉及U型枕应用技术领域，具体为一种新型U型枕。

背景技术：

高中生学习任务的繁重，许多同学中午课后是不回宿舍休息的，他们大部分时间是在教室学习，学习犯困时总会趴在课桌上休息一会儿，来减轻身体上的疲劳。许多白领在工作劳累之后也是直接的趴在桌子上休息下，睡睡午觉。但是，由于趴着睡，身体弯曲，使得胸部呼吸不顺畅。长时间趴在课桌上睡觉会导致血液循环不顺畅，加重脑部的缺血，导致头晕、耳鸣、腿软脚麻等症状。如果长期如此，大部分人表现是颈椎酸痛，压迫神经后会导致肩膀、手臂、手指有酸麻疼痛现象，再严重的会压迫动脉，会导致头晕、恶心等现象，会对身体健康造成很大的伤害。颈椎病就是这样形成的。

U型枕，是一种强力颈椎保健枕的新型产品，使用时将U型枕环绕在颈部，贴在肩部上方，靠在座椅上时头部就有了一个强有力的依托，U型枕柔软而且舒适，减少颈椎的劳损，睡着时头部也不会左右摆动，如同睡在床上一样舒适。虽然市面上的U型枕有这些作用，但是它仍有缺陷，我利用所学的知识对U型枕进行改进升级，使眼罩、护颈带、蓝牙音响、颈部按摩与U型枕进行有机整合，使U型枕达到更加完美的效果，从而解决血液循环不顺畅带来的身体上疲劳和酸痛。加强多功能U型枕不仅适用于广大学生，还适用于久坐党、乘车党、上班族、旅游出差等等，能更好的服务广大市民，保护大家的身体健康。

技术实现要素：

本实用新型的目的在于提供一种新型U型枕，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型U型枕，包括U型枕本体、聚合物电池、控制面板、护颈带本体、控制器、震动马达和3D眼罩本体；所述U型枕本体的两侧安装有喇叭，U型枕本体的中间处安装有第一粘扣带，U型枕本体上连接有AUX线，U型枕本体上安装有聚合物电池和控制面板，U型枕本体的内部安装有蓝牙主板，控制器安装在U型枕本体的内部，震动马达安装在U型枕本体的内部，且震动马达通过导线与控制器电性连接，所述护颈带本体通过第四粘扣带粘附在U型枕本体上的第一粘扣带上，护颈带本体的两侧设置有第二粘扣带，护颈带本体的中心处安装有自发热丝灸和磁石，所述3D眼罩本体通过第三粘扣带粘贴在U型枕本体上。

进一步，所述控制器为PLC控制器。

进一步，所述控制面板上连接有FM信号线。

进一步，所述3D眼罩本体上连接有环形扣带。

进一步，所述震动马达与控制器电性连接。

与现有技术相比，本实用新型的有益效果是：该一种新型U型枕，加强多功能U型枕是根据人体需要自动塑造舒服效果，有效把人体压力减小，抵消反作用力，彻底放松颈肩部,消除所受的外界压力，从而避免颈、肩部架空产生的疲劳感，在U型枕原有基础上进行内部结构进行改进，使眼罩、护颈带、蓝牙音响、颈部按摩与U型枕进行有机整合改为多功能U型枕，能更有效劳的促进血液循环，不易使得颈椎与肩部产生疲劳和酸痛，在休息的时候享受美妙的音乐，能更快地去除疲劳，肩部颈部的按摩，能更快地消除酸痛。

附图说明

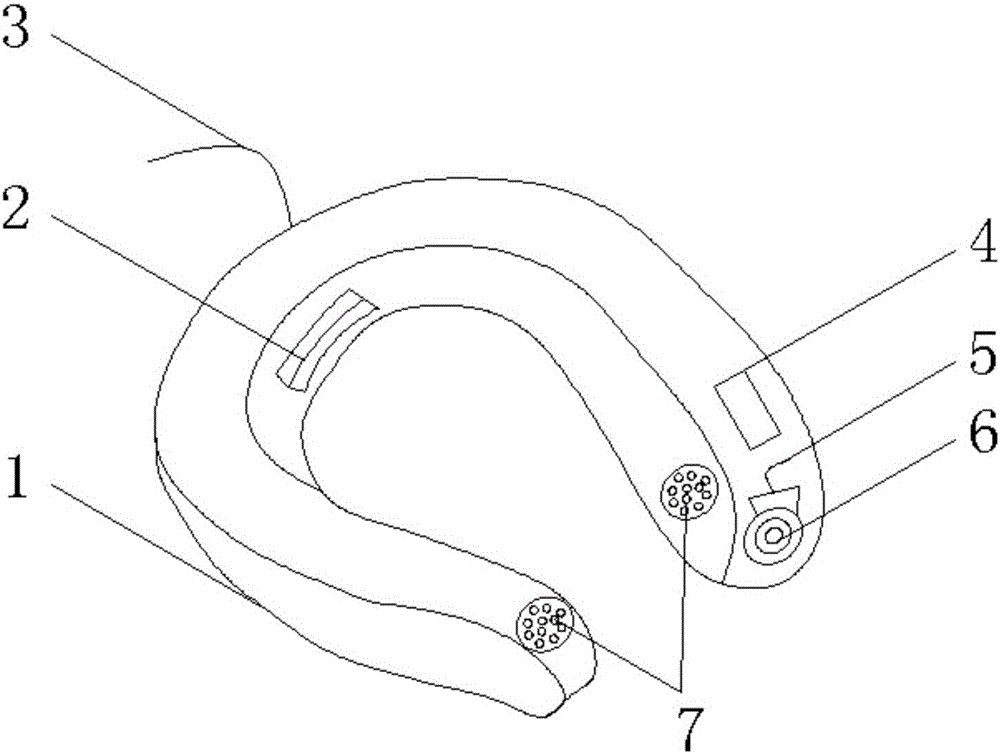

图1为本实用新型的结构示意图；

图2为本实用新型的内部结构示意图；

图3为本实用新型护颈带本体的正视图；

图4为本实用新型护颈带本体的后视图；

图5为本实用新型3D眼罩本体的正视图；

图6为本实用新型3D眼罩本体的后视图；

图中：1-U型枕本体；2-第一粘扣带；3-AUX线；4-聚合物电池；5-FM信号线；6-控制面板；7-喇叭；8-第二粘扣带；9-自发热丝灸；10-磁石；11-护颈带本体；12-蓝牙主板；13-控制器；14-震动马达；15-3D眼罩本体；16-第三粘扣带；17-环形扣带；18-第四粘扣带。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，本实用新型提供的一种实施例：一种新型U型枕，包括U型枕本体1、聚合物电池4、控制面板6、护颈带本体11、控制器13、震动马达14和3D眼罩本体15；U型枕本体1的两侧安装有喇叭7，U型枕本体1的中间处安装有第一粘扣带2，U型枕本体1上连接有AUX线3，U型枕本体1上安装有聚合物电池4和控制面板6，U型枕本体1的内部安装有蓝牙主板12，控制器13安装在U型枕本体1的内部，震动马达14安装在U型枕本体1的内部，且震动马达14通过导线与控制器13电性连接，护颈带本体11通过第四粘扣带18粘附在U型枕本体1上的第一粘扣带2上，护颈带本体11的两侧设置有第二粘扣带8，护颈带本体11的中心处安装有自发热丝灸9和磁石10，3D眼罩本体15通过第三粘扣带16粘贴在U型枕本体1上，控制器13为PLC控制器，控制面板6上连接有FM信号线5，3D眼罩本体15上连接有环形扣带17，震动马达14与控制器13电性连接。

具体使用方式：该设备在使用时，U型枕本体1在使用过程中容易掉落，利用粘扣带的粘面与U型枕本体1进行粘合，再用粘扣带的扣带与颈部自发热恒温的护颈带本体11、3D眼罩本体15进行粘合，自发热恒温的护颈带本体11与3D眼罩本体15本身具有一个环型扣带17可以直接在进行固定，可以使多个物品粘合在U型枕本体1，使得U型枕本体不会轻易在从颈部掉落，使用蓝牙主板12与喇叭7，掏空U型枕本体1部分温感记忆棉，把蓝牙主板12与喇叭7安装在U型枕本体的内部，让使用者在休息时能够享受音乐的乐趣，为解决长时间久坐会导致血液循环不顺畅，带来身体上的疲劳和酸痛，利用R260电机及震动马达14，产生振动来代替手工按摩，将产生振动部件安装在U型枕本体1的内部，带动整个U型枕本体1，起到振动按摩的效果，可以更加有效的解决长时间久坐带来身体上的疲劳和酸痛，但是长时间使用R260电机产生振动来代替手工按摩也会使肌肉麻木，因此编入六种模式，包括微振、中振、强振、断接性短振动、断接性长振动、随机振动，使用者可以按照自己的要求调节。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
