一种人体模特肩部连接结构的制作方法

本实用新型属于服装模特技术领域，具体指一种人体模特肩部连接结构。

背景技术：

目前，售卖服装的商场、商店以及电商等常用固定的人体模特来进行服装展示，为了展示不同尺寸的衣服，往往需要购买使用不同尺寸的人体模特，展示模特道具在服装销售中具有重要作用，但为了方便制造以及存储运输，这种展示模特道具一般采用将身体各部位分别制作后利用连接件相互连接配合形成整体。常规连接件采用插接、卡接的结构，其结构较为复杂，并且在频繁使用后容易产生故障，因此，有必要对这种连接件的结构进行改进，以方便对展示模特道具进行组装。

技术实现要素：

本实用新型的目的是提供一种人体模特肩部连接结构，以方便快捷的对展示模特肩部结构进行组装。

本实用新型为解决其技术问题所采用的技术方案是：

一种人体模特肩部连接结构，包括安装在人体模特肩部的母连接件和安装在人体模特手臂部的公连接件，所述母连接件包括磁块、第一固定板和第二固定板，所述磁块固定设置于第一固定板的背部，所述磁块上设有所述螺丝，所述第二固定板通过螺母固定在螺丝上，所述第一固定板上开设有圆角矩形孔，所述圆角矩形孔下端设有第一限位凸块，所述公连接件包括磁块、第三固定板和第四固定板，所述磁块固定设置于第三固定板的背部，所述磁块上设有螺丝，所述第四固定板通过螺母固定在所述螺丝上，所述第三固定板上设有具有倾斜角度的第二凸块，所述第二凸块下方设有圆孔，所述母连接件通过螺钉和第二固定板安装在人体模特肩部，所述公连接件通过螺钉和第四固定板安装在人体模特手臂部。所述第一限位凸块为圆台形，且高度为一厘米，所述第二凸块为圆台形，且高度为三厘米，所述第二凸块相对于第三固定板的倾斜角度为六十度。

作为对上述一种人体模特肩部连接结构的进一步描述，所述第一限位凸块可安装于第三固定板的圆孔内。

作为对上述一种人体模特肩部连接结构的进一步描述，所述第二凸块可与第一固定板上的圆角矩形孔配合连接。

本实用新型的优点在于，公连接件的第二凸块是由倾斜角度的，当第二凸块与圆角矩形孔连接时并在磁铁的作用下，可以把模特手臂牢固的安装在肩部上，通过母连接件和公连接件配合磁性连接，使人体模特安装牢固，不轻易掉落，且能进行快速拆卸和安装，安装简单方便。

附图说明

图1为本实用新型的肩部母连接的示意图；

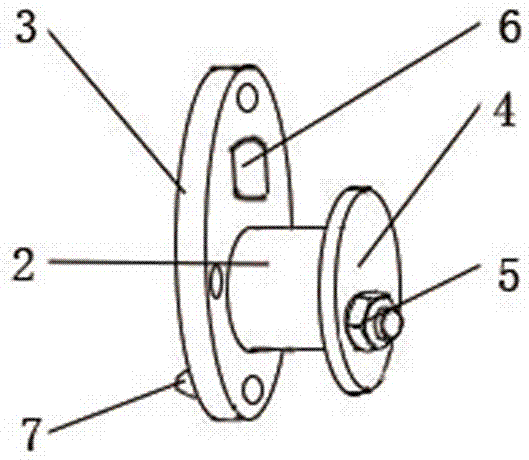

图2为本实用新型的母连接件的结构示意图；

图3为本实用新型的手臂部公连接的结构示意图；

图4为本实用新型的公连接件的结构示意图。

具体实施方式

以下结合附图对本实用新型进行进一步说明，以下实施例中所提到的方向用语，例如“上、下、左、右”仅是参考附图的方向，因此，使用的方向用语是用来说明并非用来限制本实用新型。

如图1到图4所述，本实用新型提出的一种人体模特肩部连接结构，包括安装在人体模特肩部的母连接件1和安装在人体模特手臂部的公连接件8，所述母连接件包括磁块2、第一固定板3和第二固定板4，所述磁块2固定焊接于第一固定板3的背部，所述磁块2上设有螺丝5，所述第二固定板4通过螺母固定在螺丝5上，所述第一固定板3上开设有圆角矩形孔6，所述圆角矩形孔6下端设有第一限位凸块7，起到限位和定位的作用，所述公连接件8包括磁块2、第三固定板9和第四固定板10，所述磁块2固定焊接于第三固定板9的背部，所述磁块2上设有螺丝5，所述第四固定板10通过螺母固定在螺丝5上，所述第三固定板9上设有具有倾斜角度的第二凸块11，所述第二凸块11下方设有圆孔12，所述母连接件1通过螺钉和第二固定板4安装在人体模特肩部，所述公连接件8通过螺钉和第四固定板10安装在人体模特手臂部。

作为优选，上述第一限位凸块7为圆台形，且高度为一厘米。

作为优选，上述第二凸块11为圆台形，且高度为三厘米，所述第二凸块11相对于第三固定板9的倾斜角度为六十度。

作为优选，上述第一限位凸块7可安装于第三固定板9的圆孔12内。

作为优选，上述第二凸块11可与第一固定板3上的圆角矩形孔6配合连接。

工作原理：将肩部母连接件1通过螺钉和第二固定板4连接于肩部，将手臂公连接件8通过螺钉和第四固定板10连接于手臂部，肩部母连接件1和手臂公连接件8连接在一起，即公连接件8上的第二凸块11斜插入母连接件上的圆角矩形孔6中，母连接件1上的第一限位凸块7插入公连接件8上的圆形孔12中，并且公连接件8和母连接件1上都设有磁块2，当他们连接在一起时，由于磁块2的作用，使公连接件8和母连接件1吸在一起,由于第二凸块有倾斜角度的和磁块的吸引，可以把手臂牢固的连接在肩部，不会轻易脱落。

以上所述并非对本实用新型的技术范围作任何限制，凡依据本实用新型技术实质对以上的实施例所作的任何修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
