可快速散热的杯子的制作方法

本实用新型涉及一种可快速散热的杯子。

背景技术：

现有技术中的普通杯子用于盛装开水，需要放凉了才能喝，水的冷却时间较长。

技术实现要素：

本实用新型所要解决的技术问题是：提供一种可快速散热的杯子。

为解决上述技术问题本实用新型所采用的技术方案是：可快速散热的杯子，包括杯体，杯体侧壁的横向断面或纵向断面呈波浪形，杯体外侧壁设置有外壳，外壳内壁与杯体外侧壁之间具有间隙，外壳侧壁具有散热孔。

进一步的是：外壳连接有手柄。

进一步的是：杯体底板外表面设有隔热垫块。

进一步的是：杯体底板外表面设有用于盛装吸热化学药剂的冷却盒。

进一步的是：杯体底板外表面设有连接孔，隔热垫块与杯体之间在连接孔处卡合连接或螺纹连接。

进一步的是：杯体底板外表面设有连接孔，冷却盒与杯体之间在连接孔处卡合连接或螺纹连接。

本实用新型的有益效果是：装入高温的饮料或水后，空气经散热孔进入外壳与杯体之间的间隙，通过杯体侧壁进行热交换，由于杯体侧壁的横向断面或纵向断面呈波浪形，可扩大热交换接触面积，形成快速散热结构，从而达到快速散热的目的，而且由于设置有外壳，还可避免烫手。

附图说明

图1是本实用新型的结构示意图一；

图2是本实用新型的结构示意图二；

图中标记：1-杯体、11-连接孔、2-外壳、21-散热孔、3-手柄、4-隔热垫块、5-冷却盒。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1所示，本实用新型包括杯体1，杯体1侧壁的横向断面或纵向断面呈波浪形，杯体1外侧壁设置有外壳2，外壳2内壁与杯体1外侧壁之间具有间隙，外壳2侧壁具有散热孔21。具体地，横向断面或纵向断面呈波浪形，即杯体1的侧壁为凹槽凸块间隔结构，对于横向断面呈波浪形时，其凹槽可以为条形，也可以为沿杯体1高度方向的不规则形状，为方便加工，优选条形结构，该条形凹槽可以竖直设置，也可以倾斜设置，优选竖直设置；而对于纵向断面呈波浪形时，其凹槽可以为环形，也可以为沿杯体1圆周方向的不规则形状，为方便加工，优选环形结构，该环形凹槽可以水平设置，也可以倾斜设置，优选水平设置。为保证散热效果，散热孔21优选为布满外壳2侧壁的多孔结构，优选为均匀设置。

优选地，外壳2连接有手柄3，可方便端水。

优选地，杯体1底板外表面设有隔热垫块4，可防止烫坏桌面。

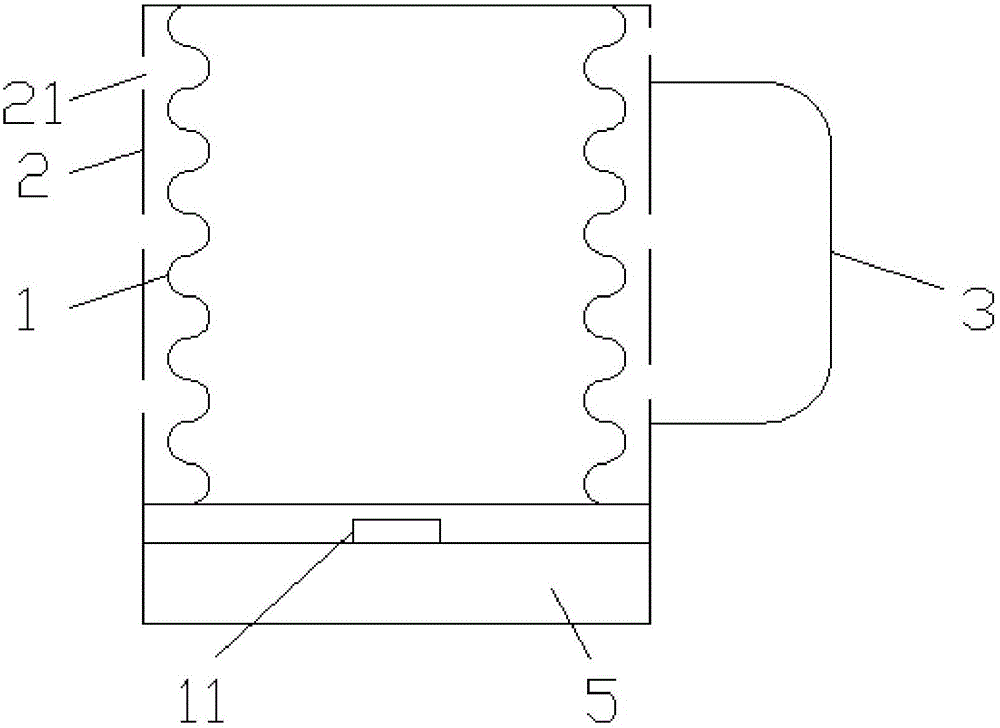

如图2所示，优选地，杯体1底板外表面设有用于盛装吸热化学药剂的冷却盒5。冷却盒5可吸收一部分热量，加速散热。冷却盒5优选为可拆卸连接结构：杯体1底板外表面设有连接孔11，冷却盒5与杯体1之间在连接孔11处卡合连接或螺纹连接，连接孔11优选设于杯体1底部中心。

另外，隔热垫块4也优选为可拆卸连接结构：杯体1底板外表面设有连接孔，隔热垫块4与杯体1之间在连接孔11处卡合连接或螺纹连接，连接孔11优选设于杯体1底部中心。用户可根据需要来选择连接隔热垫块4或冷却盒5，而且当部件损坏时，也方便更换。
