本实用新型属于领域,具体涉及一种具有进气阀的破泡器及其电饭煲。
背景技术:
目前市售的电饭煲在煮饭沸腾阶段,会产生大量米浆泡,为防止米浆泡溢出,通常在电饭煲的泄压阀上安装有破泡器,防止泄压阀排出的高温米浆泡在破裂时产生的浆液飞溅,避免造成对使用者的身体伤害。
但是现有的破泡器主要依靠破泡器本身的结构进行破泡,其结构复杂,由于其模具结构复杂,在破泡器生产过程中容易产生产品外观缩水等问题。
技术实现要素:
本实用新型为解决现有技术存在的问题而提出,其目的是提供一种具有进气阀的破泡器及其电饭煲。
本实用新型的技术方案是:
一种具有进气阀的破泡器,包括具有出气口的上盖和具有进气口的下盖,而所述的进气口处设置具有弹性破泡结构的进气阀。
所述的进气阀为向破泡器内部凸起的圆台形薄壁结构。
所述进气阀弹性破泡结构为具有弹性阀片,所述弹性阀片(7)的固定端连接进气阀的顶薄壁,所述阀片的自由端悬空。
所述弹性阀片设置在进气阀的侧壁。
或者所述弹性阀片设置在进气阀的顶壁。所述弹性阀片与进气阀侧壁形成气体通道。
所述气体通道为“匚”形。
所述弹性破泡结构的材质为硅胶或橡胶或塑料薄片或金属薄片。
一种电饭煲,包括煲体和上盖,上盖中具有盖板和破泡器,所述的破泡器包括有出气口的上盖和具有进气口的下盖,而所述的进气口处设置具有破泡功能进气阀。
本实用新型在进气口处设置进气阀,通过气泡通过进气阀进入破泡器时可以直接进行破泡,减少了破泡器中破泡结构,使破泡器模具得到简化,减少了由于模具结构复杂造成的产品外观缩水现象。
附图说明
图1 是本实用新型的电饭煲装配图;

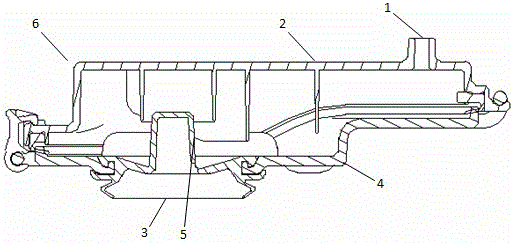

图2 是本实用新型的破泡器剖视图;
图3 是本实用新型的破泡器下盖立体图;图4 是本实用新型的进气口立体图;
图5 是本实用新型的进气口剖视图;
其中:
1 出气口 2 上盖
3 进气口 4 下盖
5 进气阀 6 破泡器
7 弹性阀片 8 煲体
9 上盖 10 盖板
11 气泡溢出方向。
具体实施方式
以下,参照附图和实施例对本实用新型进行详细说明:
如图1~5所示,
一种具有进气阀的破泡器,包括具有出气口1的上盖2和具有进气口3的下盖4,而所述的进气口1处设置具有破泡功能弹性破泡结构的进气阀5。
所述的进气阀5为向破泡器6内部凸起的圆台形薄壁结构。
所述进气阀5弹性破泡结构为具有弹性阀片7,所述弹性阀片7的固定端连接进气阀5的顶薄壁,所述阀片7的自由端悬空。
所述弹性阀片7设置在进气阀的侧壁。
所述弹性阀片7设置在进气阀的顶壁。
所述弹性阀片7与进气阀5侧壁形成气体通道。
所述气体通道为“匚”形。
所述弹性破泡结构的材质为硅胶或橡胶或塑料薄片或金属薄片。
一种电饭煲,包括煲体8和上盖9,上盖9中具有盖板10和破泡器6,而所述的破泡器7包括具有出气口1的上盖2和具有进气口3的下盖4,而所述的进气口1处设置具有破泡功能弹性破泡结构的进气阀5。
所述的进气阀5为向破泡器6内部凸起的圆台形薄壁结构。
所述进气阀5弹性破泡结构为具有弹性阀片7,所述弹性阀片7的固定端连接进气阀5的顶薄壁,所述阀片7的自由端悬空。
所述弹性阀片7设置在进气阀的侧壁。
所述弹性阀片7设置在进气阀的顶壁。
所述弹性阀片7与进气阀5侧壁形成气体通道。
所述气体通道为“匚”形。
所述弹性破泡结构的材质为硅胶或橡胶或塑料薄片或金属薄片。
如图5所示的气泡溢出方向11,在电饭煲烹饪过程中,气泡通过通过盖板10由破泡器7的进气口3和进气阀5进入其中,进气阀5中的弹性阀片7和侧壁形成的气体通道可以在出气时通过弹性阀片的本身的弹性进行破泡,在破泡器中也可以通过破泡器本身的破泡结构进行再次破泡,气体再由出气口1排出,从而实现破泡功能。
本实用新型在进气口处设置进气阀,通过气泡通过进气阀进入破泡器时可以直接进行破泡,减少了破泡器中破泡结构,使破泡器模具得到简化,减少了由于模具结构复杂造成的产品外观缩水现象。
