一种家用鞋子放置柜的制作方法

本实用新型涉及鞋子放置柜领域，具体为一种家用鞋子放置柜。

背景技术：

鞋子放置柜的主要用途是来陈列闲置的鞋，随着社会的进步和人类生活水平的提高，市场上家用的鞋子放置柜种类越来越多。

但是，目前市面上的家用鞋子放置柜不能够对置放的鞋子进行烘干除汗、除菌除异味处理，致使安放在鞋子放置柜内的鞋子具有强烈的异味，影响鞋子的使用，长期如此，使得家用鞋子放置柜内具有极为强烈的臭味，当开启家用鞋子放置柜时，常常会有汗臭味迎面扑来，污染了家中的空气，影响家庭成员的健康，难以满足市场及人们的使用需求。

技术实现要素：

本实用新型的目的在于提供一种集除汗、除菌、除异味和烘干功能为一体的家用鞋子放置柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种家用鞋子放置柜，包括柜体，所述柜体内腔的顶部设有顶紫外线灯，柜体的内壁设有对称分布的侧紫外线灯，柜体内腔的两侧临近侧紫外线灯一侧的位置均设有隔网，柜体内腔的中部设有网托板，所述网托板连接于隔网的一侧，所述柜体内腔的底部设有杀菌剂蒸发装置，所述杀菌剂蒸发装置由发热体、隔热板、托架、导热板、杀菌剂盛装盆和除臭块构成，所述发热体的底部安设隔热板，发热体的顶部安设托架，所述托架的顶部通过导热板与杀菌剂盛装盆相连，托架的两侧均设有除臭块。

所述柜体的底部设有基座，所述基座的内腔设有汗液烘干装置，所述汗液烘干装置由风机、导风管、送风管、引风管和喷管构成，所述风机的出风口连接导风管，所述导风管的一侧通过送风管与位于柜体内腔的喷管相连，导风管的另一侧通过引风管与位于柜体内腔的喷管相连。

优选的，所述柜体正面的两侧均活动连接有对开的柜门，且柜门正面的中部设有透明窗。

优选的，所述柜体的外表面设有防护层，且柜体的顶部设有防尘板。

优选的，所述网托板安设三块，网托板的内腔设有均匀分布的活性炭棒。

优选的，所述基座底部的中部设有凹口，且基座的顶部与柜体的底部之间设有耐磨垫。

与现有技术相比，本实用新型的有益效果是：

本实用新型结构简单，使用方便，集除汗、除菌、除异味和烘干功能为一体，采用的杀菌剂蒸发装置，能够有效将杀菌剂进行蒸发，利用杀菌剂对柜体内的鞋子进行除菌消毒处理，再通过顶紫外线灯和侧紫外线灯的配合，能够对鞋子实现异味吸附的效果，有利于快速去除鞋子内的异味，且利用汗液烘干装置，能够在流动气流的作用下对鞋子进行干燥处理，从而实现除汗功能，有效去除鞋子内的汗液，防止鞋子以及鞋子放置柜内产生强烈的异味，避免了家中产生空气污染。

本实用新型通过柜门的使用，能够便于将放置柜构成一个封闭的置物空间，从而便于对安放于鞋子放置柜内的鞋子进行除汗、除菌、除异味和烘干处理，且通过透明窗的使用，能够便于查看放置柜内鞋子的安放情况和处理情况，从而便于对鞋子进行拿放。

附图说明

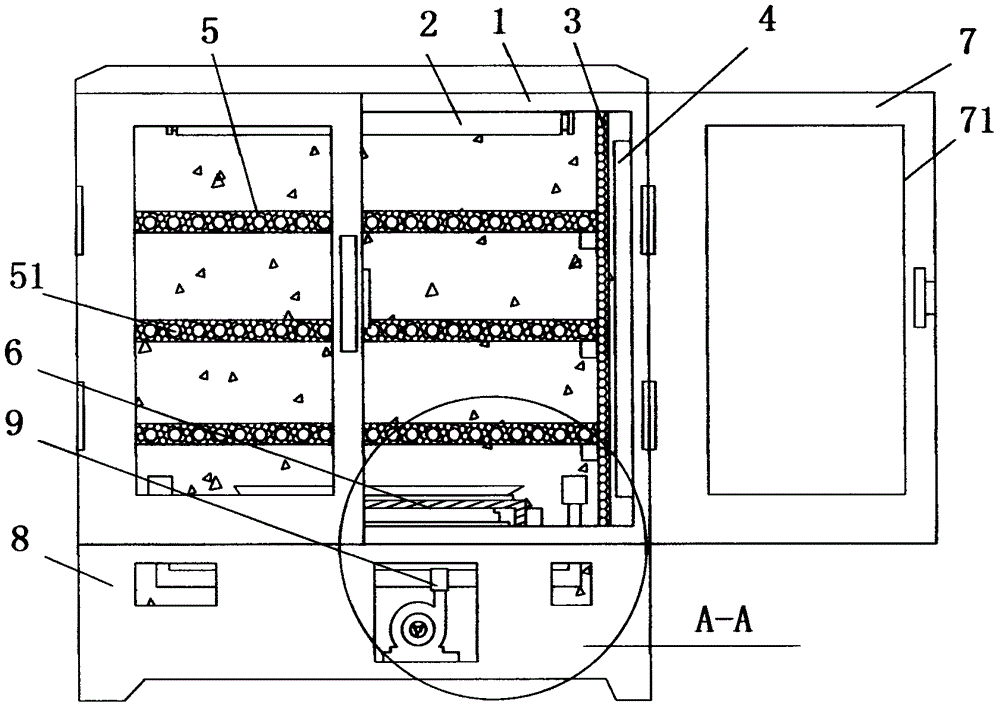

图1为本实用新型结构示意图；

图2为本实用新型图1的A-A处结构示意图。

图中：1柜体、2顶紫外线灯、3隔网、4侧紫外线灯、5网托板、51活性炭棒、6杀菌剂蒸发装置、61发热体、62隔热板、63托架、64导热板、65杀菌剂盛装盆、66除臭块、7柜门、71透明窗、8基座、9汗液烘干装置、91风机、92导风管、93送风管、94引风管、95喷管。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：

一种家用鞋子放置柜，包括柜体，柜体1内腔的顶部设有顶紫外线灯2，柜体1的内壁设有对称分布的侧紫外线灯4，顶紫外线灯2和侧紫外线灯4的配合，能够对鞋子实现异味吸附的效果，有利于快速去除鞋子内的异味，柜体1内腔的两侧临近侧紫外线灯4一侧的位置均设有隔网3，柜体1内腔的中部设有网托板5，网托板5安设三块，网托板5的内腔设有均匀分布的活性炭棒51，利用活性炭棒51，能够对鞋子进行异味吸附，网托板5连接于隔网3的一侧。

柜体1内腔的底部设有杀菌剂蒸发装置6，杀菌剂蒸发装置6由发热体61、隔热板62、托架63、导热板64、杀菌剂盛装盆65和除臭块66构成，采用发热体61、隔热板62、托架63、导热板64、杀菌剂盛装盆65和除臭块66的配合，能够有效将杀菌剂进行蒸发，利用杀菌剂对柜体1内的鞋子进行除菌消毒处理，发热体61的底部安设隔热板62，发热体61的顶部安设托架63，托架63的顶部通过导热板64与杀菌剂盛装盆65相连，托架63的两侧均设有除臭块66，该除臭块66能够利用挥发产生的气体对鞋子进行除臭除菌处理。

柜体1的外表面设有防护层，该防护层能够避免柜体1外表面受到高温影响而产生损害，且柜体1的顶部设有防尘板，该防尘板能够避免灰尘直接积聚于柜体1，从而便于柜体1的清洗，柜体1正面的两侧均活动连接有对开的柜门7，柜门7的使用，能够便于将放置柜构成一个封闭的置物空间，从而便于对安放于鞋子放置柜内的鞋子进行除汗、除菌、除异味和烘干处理，且柜门7正面的中部设有透明窗71，通过透明窗71的使用，能够便于查看放置柜内鞋子的安放情况和处理情况，从而便于对鞋子进行拿放，柜体1的底部设有基座8，基座8底部的中部设有凹口，该凹口能够提高基座8的整体稳定性和稳固性，且基座8的顶部与柜体1的底部之间设有耐磨垫，该耐磨垫能够降低基座8与柜体1之间产生的磨损，基座8的内腔设有汗液烘干装置9，汗液烘干装置9由风机91、导风管92、送风管93、引风管94和喷管95构成，利用风机91、导风管92、送风管93、引风管94和喷管95，能够在流动气流的作用下对鞋子进行干燥处理，从而实现除汗功能，有效去除鞋子内的汗液，防止鞋子以及鞋子放置柜内产生强烈的异味，避免了家中产生空气污染，风机91的出风口连接导风管92，导风管92的一侧通过送风管93与位于柜体1内腔的喷管95相连，导风管92的另一侧通过引风管94与位于柜体1内腔的喷管95相连。

工作原理：使用时，将鞋子置于柜体1内，而后启动顶紫外线灯2、侧紫外线灯4、发热体61和风机91，通过顶紫外线灯2和侧紫外线灯4对鞋子进行杀菌除菌处理，采用发热体61，能够蒸发处于杀菌剂盛装盆65内的杀菌剂，利用气化的杀菌剂对鞋子进行杀菌处理，通过风机91的使用，产生的风对柜体1内的鞋子进行烘干处理，使得利用流动的气流对鞋子进行除汗处理，除去鞋子的异味，即可完成对鞋子的除异味、除臭、除汗液和除菌处理。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
